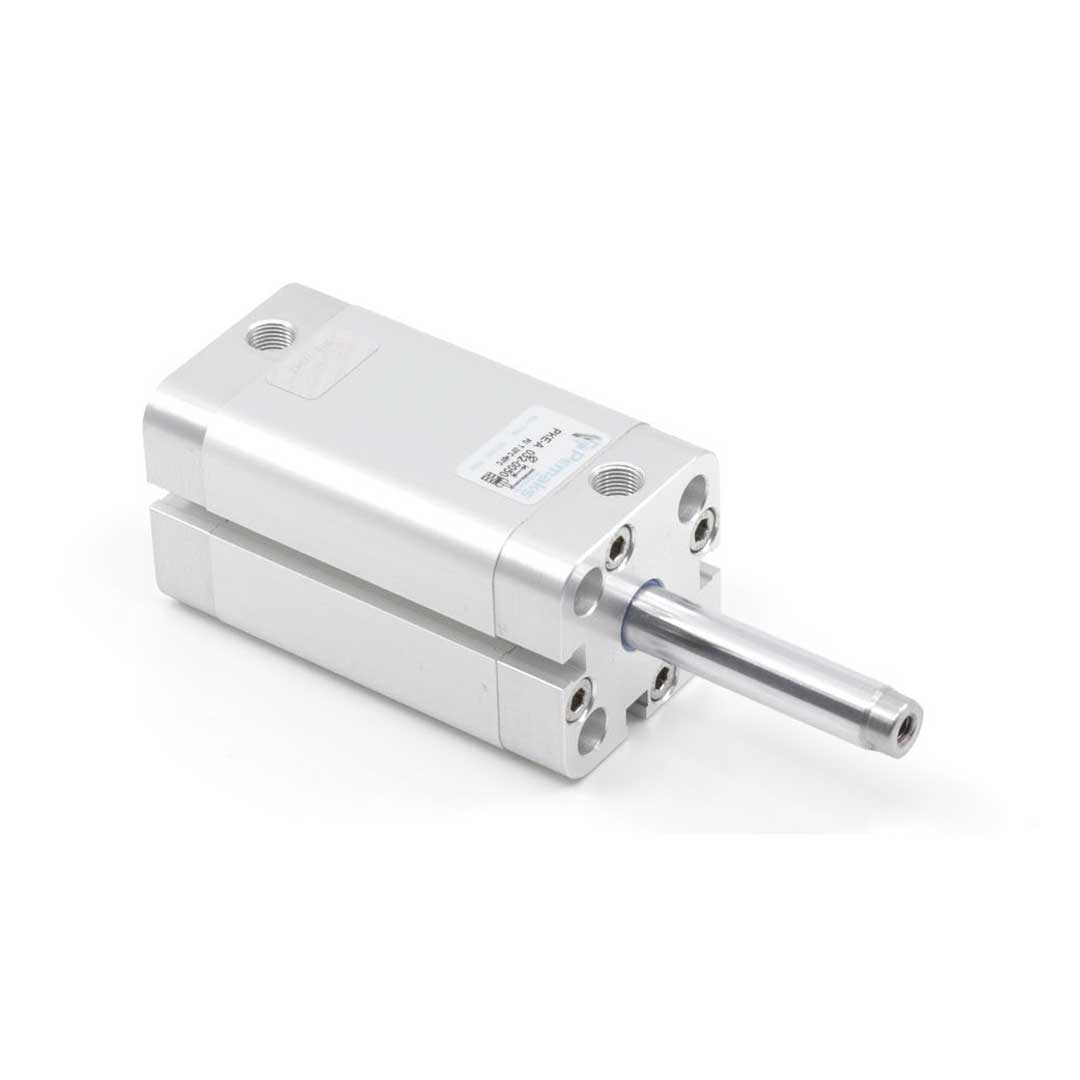

Описание PK-100-RSA-0020
Назначение и принцип работы
Компактный пневмоцилиндр с диаметром поршня 100 мм и ходом 20 мм предназначен для формирования линейного перемещения с высокой силой на коротком ходе — при рабочем давлении до 10 бар обеспечивает значительную выталкивающую силу в одностороннем цикле (шток выдвинут). Одностороннее действие с возвратом при помощи пружины делает его пригодным для зажимов, толчков, позиционирования и аварийного сброса усилия в узких механических узлах. Подача сжатого воздуха через G1/4 вызывает перемещение поршня; положение контролируется встроенным магнитом под установку индуктивных или герконных датчиков.
Ключевые особенности конструкции
Профильное исполнение корпуса с внешними прикрученными крышками и алюминиевыми крышками обеспечивает малый вес и простоту монтажа. Шток односторонний с внутренней резьбой M20 позволяет надежно фиксировать присоединяемые детали. Уплотнения из полиуретана рассчитаны на эксплуатацию при температуре от −20 до +80 °C и рабочем давлении 0,2–10 бар. Демпфирование осуществляется упругими элементами, обеспечивающими плавный подход на конце хода. Подключение — G1/4; рабочая среда — очищенный сжатый воздух, допускается эксплуатация со смазкой при условии постоянной подачи.
Экспертные рекомендации по применению
Монтировать с обеспечением соосности штока и нагрузки, убирать боковые нагрузки или использовать направляющие при значительных моментах. Для установки датчиков применять магниточувствительные датчики, совместимые с пазом корпуса. Перед пуском обеспечить фильтрацию и осушение воздуха, при использовании смазки перейти на постоянную централизованную смазку во избежание ускоренного износа PU-уплотнений. Регулярно проверять упругие демпферы и состояние резьбы M20; при эксплуатации вблизи верхней/нижней границы температур контролировать эластичность уплотнений.
| Параметр | Значение | Примечание |
|---|---|---|
| Диаметр поршня | 100 мм | Определяет усилие цилиндра при заданном давлении |
| Ход штока | 20 мм | Длина рабочего хода штока |
| Тип действия | одностороннего действия | Возврат штока осуществляется внешней силой или пружиной |
| Исполнение штока | односторонний шток | Шток выходит только с одной стороны корпуса |
| Конец штока | внутренняя резьба | Удобно для установки вилки или крепежа на шток |
Советы специалистов
Экспертные советы
- Подбирайте диаметр поршня по требуемому усилию: рассчитывайте площадь поршня и умножайте на рабочее давление; для 100 мм диаметр усилие значительно выше, чем у компактных цилиндров.
- Если нужна точная позиция — выбирайте исполнение с магнитом или ставьте магнит на поршень; без магнита герконовые датчики работать не будут.
- При динамических режимах и ударах используйте пневматическое демпфирование или наружные амортизаторы; упругие демпферы подходят для низкоэнергетических ударов.
- Материал штока и корпуса влияет на долговечность в агрессивной среде — для коррозийных сред отдавайте предпочтение нержавеющим элементам.
- Если цилиндр нестандартный по габаритам, проверяйте совместимость крепежей и монтажных отверстий перед заменой по месту.
Лайфхак
Для быстрого снижения ударной нагрузки на конце хода установите регулируемый дроссель на линии демпфирования и подбирайте пропускную способность по замеру скорости штока.
Практический приём
Чтобы контролировать положение без магнитного поршня, используйте индуктивные или оптические датчики на внешнем фланце, но лучше заменить на цилиндр с магнитом для надёжности.
Частая ошибка
Выбор цилиндра без внешних направляющих при наличии боковых нагрузок приводит к преждевременному износу штока и уплотнений.
Кому не подходит
- Не подходит при больших боковых нагрузках без использования внешних направляющих.
- Не подходит для агрессивной среды без коррозионно-стойких материалов корпуса и штока.
- Не подходит, если требуется ремонтопригодность в условиях со съёмными крышками (некоторые круглые конструкции несъёмные).
Кейсы из практики
- Заменили нестандартный цилиндр на цилиндр стандарта ISO и сохранили крепежи — сократили время монтажа на 2 часа без переделки станка.
- Подобрали диаметр поршня по требуемому усилию для прессового узла: требовалось 1200 Н при 6 бар — выбрали диаметр, обеспечивающий площадь, дающую необходимое усилие.
- Установили дроссели на линии демпфирования и уменьшили скорость хода на 30%, что снизило ударные нагрузки и продлило срок службы уплотнений.
Сопутствующие товары: дроссели, фитинги, монтажные фланцы и датчики положения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Вычислите площадь поршня S=π·(D/2)^2 и умножьте на рабочее давление: F = p · S; при известном F и p решите уравнение относительно D.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры одного стандарта (например ISO 15552 или ISO 6432) взаимозаменяемы по габаритам и креплениям, если соблюдены размеры и расположение крепёжных отверстий.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется через клапан и сглаживает энергию за счёт перетекания воздуха; упругие демпферы используют физическую упругость и имеют фиксированную характеристику поглощения энергии.
Как отрегулировать пневматическое демпфирование?
Регулируйте дроссель на демпферной линии, уменьшая или увеличивая проходное сечение до достижения требуемой скорости и смягчения удара в конце хода.
Какие монтажные принадлежности и как защитить шток от грязи?
Используют фланцы, лапы, монтажные пластины, дроссели и фитинги; для защиты штока применяют скребки, гофрозащиты и пыльники, а при боковых нагрузках ставят внешние направляющие.
Характеристики PK-100-RSA-0020
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M20
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- UNITOP
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- Pemaks PK
