Описание KC-025-RSA-0015
Назначение и принцип работы

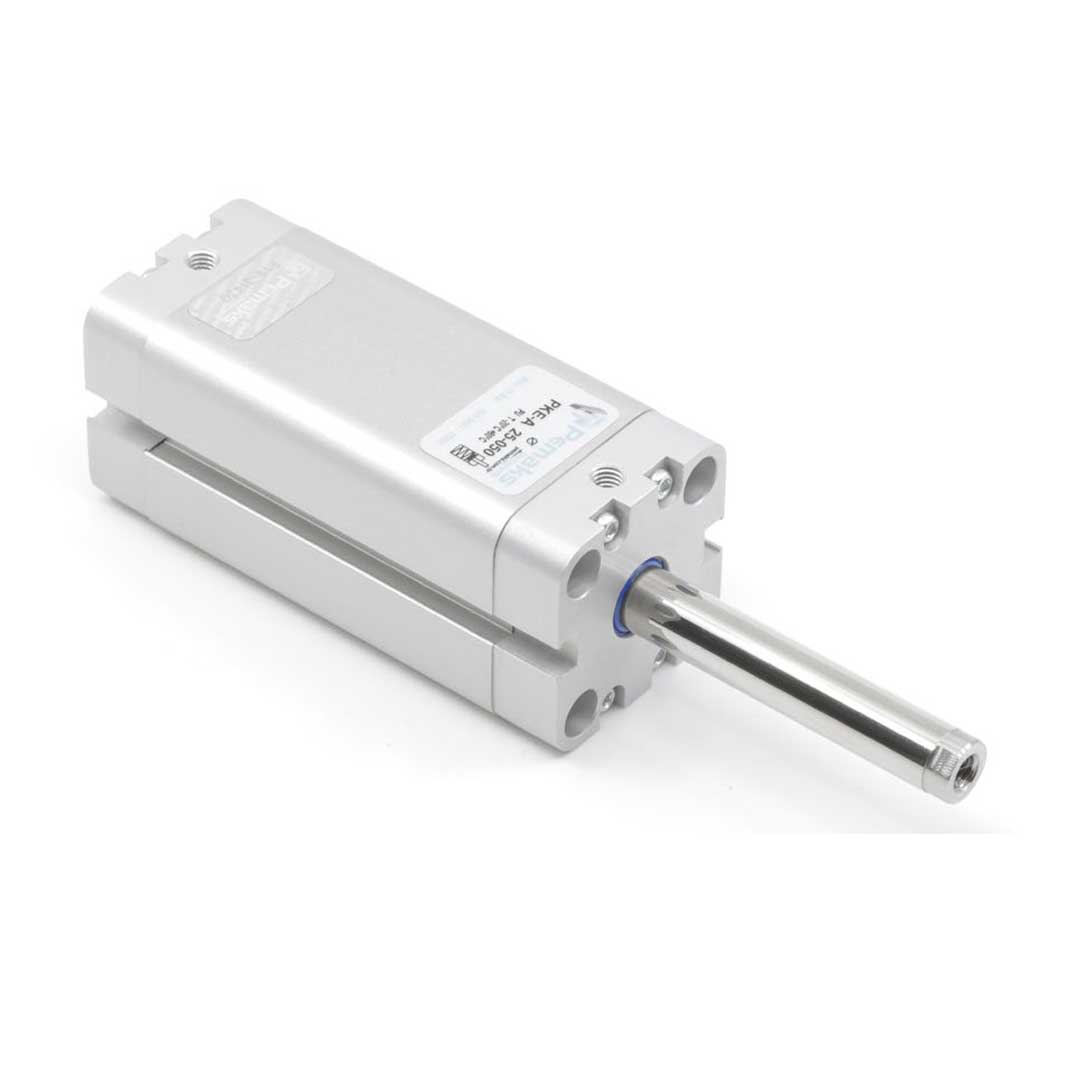

Компактный профильный пневмоцилиндр по ISO 21287 предназначен для перемещения и позиционирования в узких механизмах: подача/отвод заготовок, зажимы, дозирующие узлы и автоматика на линиях. Поршень Ø25 мм обеспечивает достаточную силу при ходе 15 мм. При подаче сжатого воздуха через резьбовое подключение M5 цилиндр выполняет рабочий ход; возврат осуществляется штатным односторонним исполнением (исходное положение — шток выдвинут). Позиционирование контроля возможно с помощью встроенного магнита для бесконтактных датчиков.
Ключевые особенности конструкции
Корпус — профильный с внешними прикрученными крышками из алюминия; уплотнения — полиуретан. Конец штока — внутренняя резьба M6, исполнение штока одностороннее. Демпфирование обеспечено упругими элементами, диапазон рабочего давления 0,2–10 бар, температура эксплуатации от −20 до +80 °C. Рабочая среда — сжатый воздух; допускается эксплуатация со смазкой, при этом требуется последующая постоянная смазка для сохранения уплотнений и ресурса.
Экспертные рекомендации по применению
Подбирайте цилиндр для режимов до 10 бар и хода 15 мм, учитывайте осевые и боковые нагрузки — профильная конструкция не рассчитана на значительные боковые силы. Для точного повторения применяйте индуктивные/герконовые датчики совместно с магнитом. Монтируйте через крепёж крышек, избегайте перекоса штока; используйте фитинги M5 и уплотнения коррозионно-стойкие для агрессивной среды. При выборе смазки используйте рекомендованные компрессорные смазки и обеспечьте постоянную подачу масла, иначе возможен преждевременный износ полиуретановых уплотнений.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 25 мм | Определяет усилие рабочего хода при заданном давлении (F = p·S). |
| Ход штока | 15 мм | Максимальный выдвиг штока; влияет на ходовые возможности механизма. |
| Стандарт | ISO 21287 | Размеры и крепления стандартизованы для взаимозаменяемости. |
| Тип действия | одностороннего действия | Приводит в движение шток только при подаче давления с одной стороны. |
| Конец штока | внутренняя резьба | Удобно для установки вилки штока или крепёжных элементов. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и умножьте на рабочее давление (F = p·S), учитывайте потери и запас безопасности.
- Если нужен контроль положения — выбирайте цилиндр с магнитом на поршне; без магнита нельзя использовать герконовые или индуктивные датчики положения.
- Пневматическое демпфирование даёт плавную остановку без механического удара; упругие демпферы просты, но менее точны при энергичных циклах.
- Для работы при боковых нагрузках ставьте внешние направляющие или комбинируйте с линейными направляющими, чтобы избежать износа и перекоса штока.
- При агрессивной среде или высоких температурах выбирайте материалы корпуса и штока соответствующей коррозионной стойкости (нержавейка, специальные покрытия).
Лайфхак: чтобы ускорить возвратный ход и снизить время цикла, установите клапан быстрого выхлопа на линию выпуска цилиндра.
Частая ошибка: установка стандартного компактного цилиндра без внешних направляющих при наличии значительных боковых нагрузок — приводит к преждевременному выходу из строя уплотнений и штока.
Кому не подходит
- Системы с постоянными боковыми нагрузками — без внешней направляющей.
- Агрессивные среды — алюминиевые корпуса без защиты или нержавеющих деталей.
- Требующие ремонта на месте — конструкции с невосстановимыми/завальцованными крышками.
Практические кейсы
- Заменили цилиндр на стандартный ISO 21287 диаметром 25 мм — сохранили все крепления, увеличив усилие на 15% при том же давлении, без переделки станка.
- Установили цилиндр с магнитом и стандартными датчиками положения — получили точный контроль хода и сократили время наладки на 30% благодаря типовым креплениям.
- При замене негерметичного аналога подобрали диаметр по требуемому усилию и добавили внешнюю направляющую — ресурс системы вырос в 2 раза.
Сопутствующие товары: дроссели для регулирования скорости, фитинги и монтажные фланцы; часто покупают датчики положения и вилки/монтажные лапы для крепления штока.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S и используйте формулу F = p·S (где p — рабочее давление в бар, преобразуйте в Н/мм²), добавьте запас 10–20% на потери и динамику.
Можно ли заменить цилиндр по одному стандарту без переделки крепежей?
Да, при соблюдении одного стандарта (например, ISO 21287) размеры фланцев и посадочных мест совместимы, что позволяет заменить без переделки крепежей.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется по расходу воздуха и обеспечивает более плавную и настраиваемую остановку; упругие демпферы — простые элементы с фиксированной жёсткостью.
Как отрегулировать пневматическое демпфирование?
Регулируйте через встроенные дроссели/регуляторы расхода на корпусе цилиндра или внешние регулирующие клапаны, добиваясь плавной остановки без пробоя уплотнений.
Какие монтажные принадлежности используются с пневмоцилиндрами и как защитить шток от грязи?
Используют фланцы, лапы, вилки штока, дроссели и фитинги; для защиты штока применяют скребки, гофры или направляющие, а при боковых нагрузках добавляют внешние направляющие.
Автор
Антон Бобров
Характеристики KC-025-RSA-0015
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M6
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 15552/21287
- Pemaks PK
