Описание PK-050-RSA-0005
Назначение и принцип работы

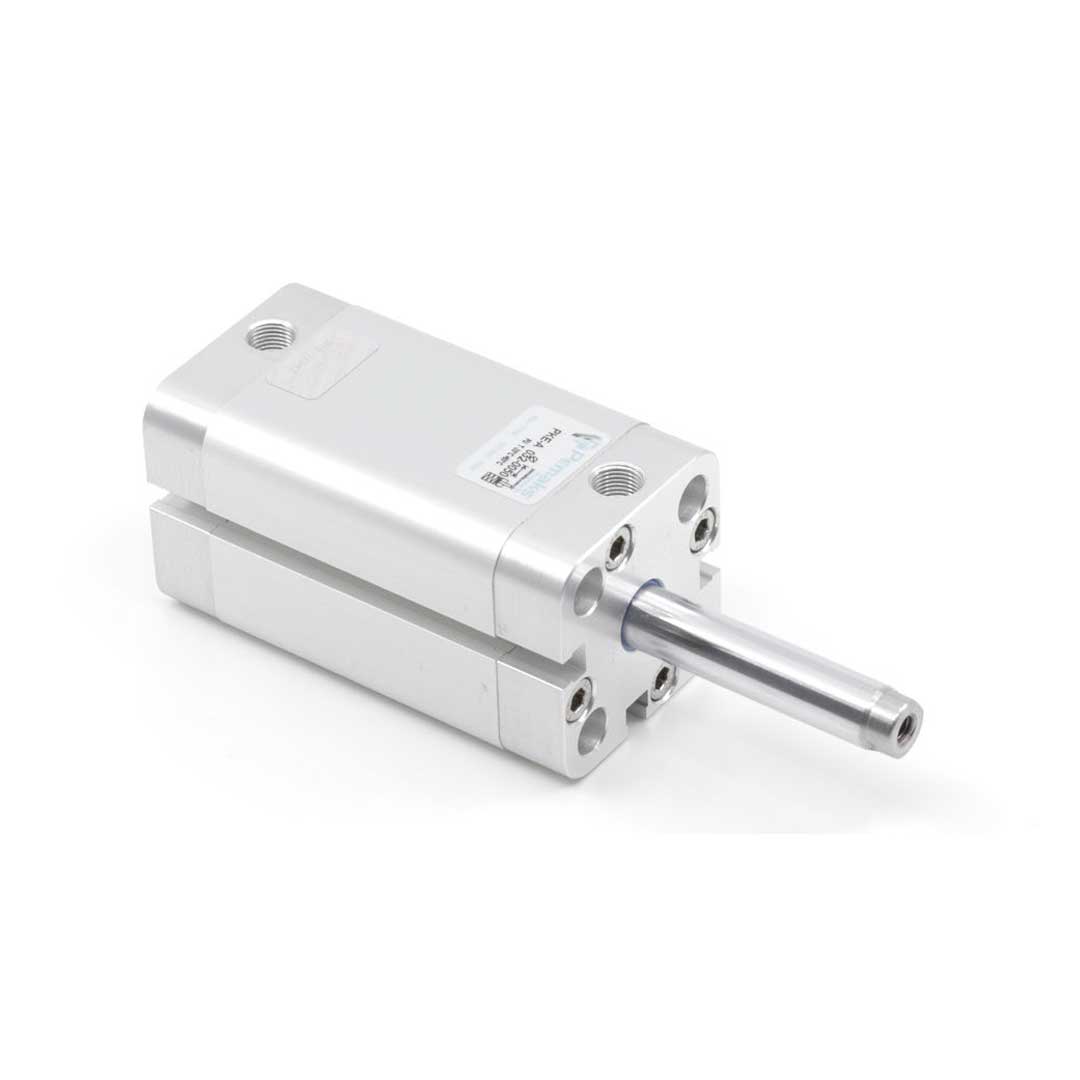

Пневмоцилиндр с диаметром поршня 50 мм и малым ходом 5 мм предназначен для коротких линейных перемещений: толчков, позиционирования упоров, подачи/выбрасывания деталей и фиксации в узлах автоматизированного оборудования. Одностороннего действия (шток выдвинут) — рабочая полость продувается сжатым воздухом (подключение G1/8), который выдвигает шток; возврат производится возвратным элементом конструкции. Для контроля положения предусмотрен встроенный магнит для бесконтактных датчиков, рабочее давление от 0.2 до 10 бар, рабочая температура от -20 до 80 °C.
Ключевые особенности конструкции
Профильный корпус с внешними прикрученными крышками и алюминиевыми крышками обеспечивает компактность и простоту крепления. Шток односторонний с внутренней резьбой M12, конец штока — внутренняя резьба для прямого монтажа захватных элементов. Уплотнения из полиуретана обеспечивают герметичность при давлении 0.2–10 бар; демпфирование реализовано упругими элементами, рассчитанными на многократные короткие циклы. Предназначен для работы со сжатым воздухом; допускается эксплуатация со смазкой, при этом требуется постоянная смазка после ввода масла в систему.
Экспертные рекомендации по применению
Монтаж выполнять с выравниванием осей, исключать боковые нагрузки и ударные перегрузки — упругое демпфирование ограничено. Использовать фильтр‑регулятор и защиту от перенапора, не эксплуатировать ниже 0.2 бар. При вводе смазки обеспечить постоянную подачу и совместимость с полиуретановыми уплотнениями; при высоких скоростях или больших энергиях удара добавить внешние демпферы. Подключать через штуцеры G1/8, при установке исполнительных органов учитывать внутреннюю резьбу M12 и предельные усилия на шток.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 50 мм | Определяет теоретическое усилие при заданном давлении; расчёт F = p × S. |
| Ход штока | 5 мм | Короткий ход для точечных перемещений и высокой жёсткости в начале хода. |
| Тип действия | одностороннего действия | Работает при подаче давления на одну сторону; возврат по пружине или внешней нагрузке. |
| Конец штока | внутренняя резьба | Удобно для установки вилки на шток или крепления датчиков/оснастки. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь S и умножьте на рабочее давление; оставляйте запас по усилию 10–20%.
- Для цикличных ударных применений предпочтительнее пневматическое демпфирование — оно обеспечивает регулируемую энергоёмкость и меньший износ.
- Если нужен контроль позиции — выбирайте цилиндр с магнитом на поршне или обеспечьте возможность установки внешних датчиков положения.
- Алюминиевый корпус и хромированный шток подходят для большинства задач, но при агрессивной среде рассматривайте нержавеющие компоненты.
- Если точность и боковые нагрузки высоки, используйте внешние направляющие или комбинируйте цилиндр с линейными подшипниками.
Лайфхак: для ускорения возврата и уменьшения времени цикла ставьте клапан быстрого выхлопа на линии выхлопа цилиндра.
Частая ошибка: выбирают односторонний цилиндр без учёта возврата пружины и внешней нагрузки — в результате образование заеданий или некорректный возврат штока.
Кому не подходит
- При существенных боковых нагрузках — компактные круглые цилиндры без направляющих.
- В агрессивной химической среде — цилиндры с алюминиевыми нетермически защищёнными поверхностями.
- Если нужна ремонтопригодность и частая разборка — цилиндры с неремонтопригодными завальцованными крышками.
3 кейса из практики
- Заменили старый цилиндр на стандартный 50 мм, сохранив монтажные отверстия и уменьшив время простоя на 2 часа за счёт взаимозаменяемости.
- Установили цилиндр 50×5 мм вместо нестандартного малых габаритов, дополнив креплением с внутренней резьбой — монтаж идеально вошёл в существующую конструкцию без переделки станка.
- Подобрали диаметр по требуемому усилию: для усилия 150 Н при 6 бар выбрали 50 мм, проверив расчёт по площади поршня и запас по давлению.
Сопутствующие товары: дроссели (регулировка скорости), фитинги и монтажные лапы/фланцы; часто покупают датчики положения и вилки на шток.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)² и используйте формулу F = p·S; подставьте рабочее давление в бар, переводя в Н/мм² при необходимости и добавьте запас 10–20%.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры одного стандарта (например, ISO 15552) геометрически взаимозаменяемы по посадкам и креплениям; при смене стандарта потребуются переделки крепёжных интерфейсов.
В чём отличие пневматического и упругого демпфирования?
Пневматическое демпфирование регулируется потоком воздуха и даёт изменяемую энергоёмкость, упругое — фиксированное демпфирование за счёт резиновых элементов с ограниченным ресурсом и жёсткостью.
Как отрегулировать пневматическое демпфирование?
Регулируйте пропускную способность демпфирующих дросселей или клапанов на конце цилиндра, изменяя скорость прохода воздуха; делайте настройку под рабочую нагрузку и скорость движения.
Какие монтажные принадлежности используют с пневмоцилиндрами и как защитить шток от грязи?
Часто используют дроссели, фитинги, фланцы, лапы, вилки на шток и датчики положения; для защиты штока применяют скребки и пыльники/гофры, а при боковых нагрузках — внешние направляющие.
Характеристики PK-050-RSA-0005
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M12
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- UNITOP
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- Pemaks PK
- UNITOP
Автор
Антон Бобров
