PK-050-RSA-0010 Pemaks - Пневмоцилиндр UNITOP, 50x10 мм, одност. действ., внутр. резьба

Написать отзыв

₸97 222

В корзину

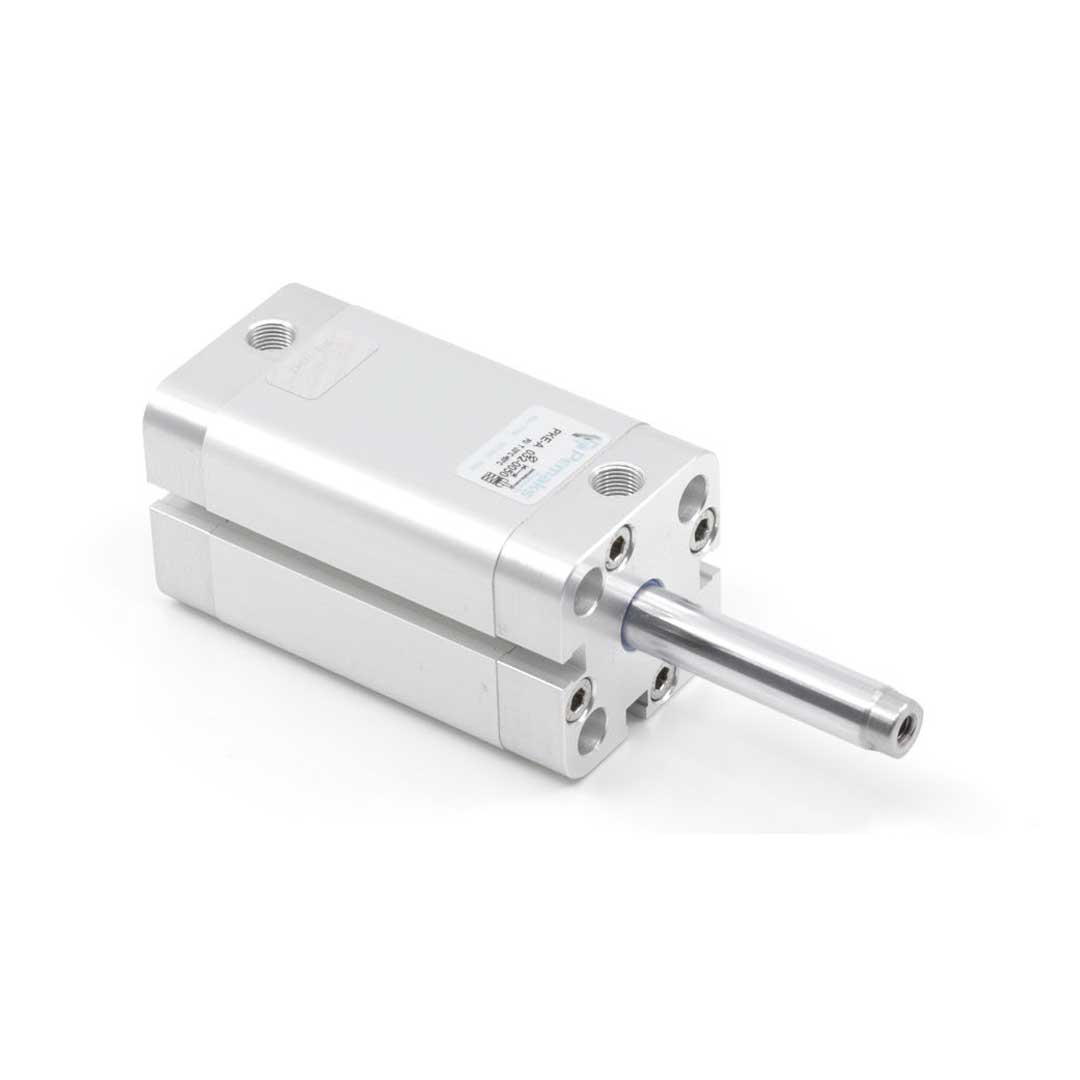

Фотография может отличаться от реального товара

PK-050-RSA-0010 Pemaks - Пневмоцилиндр UNITOP, 50x10 мм, одност. действ., внутр. резьба

Name: PK-050-RSA-0010 Pemaks - Пневмоцилиндр UNITOP, 50x10 мм, одност. действ., внутр. резьба
Brand: Pemaks
SKU: PMK-PK-050-RSA-0010
Price: 17812 RUB
Rating: 5 (1 reviews)

Написать отзыв

КОД:

Доставка в Алматы Изменить

ПроизводительPemaks

Пневмоцилиндр используется для линейного перемещения и управления исполнительными механизмами в автоматических системах; одностороннее действие обеспечивает возврат пружиной при снятии давления. Предназначен для передачи тягово-сжатых усилий, совместим с монтажной внутренней резьбой штока и стандартными пневмофитингами.
Основные характеристики: диаметр поршня 50 мм; ход 10 мм; одностороннее действие, внутренняя резьба штока.
Область применения: промышленные автоматизированные линии, позиционирование, упаковочное и сборочное оборудование.

₸97 222

Цена с НДС 16%

Последнее обновление цен: 18 августа 2026

Доступность: По запросу

+ −

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание PK-050-RSA-0010

Назначение и принцип работы

Компактный профильный пневмоцилиндр диаметром поршня 50 мм и ходом 10 мм предназначен для коротких перемещений при ограниченном пространстве — позиционирование, прижим, сброс деталей в автоматике. Одностороннее действие (шток выдвинут) означает, что рабочая сила создаётся подачей сжатого воздуха на полость привода, возврат осуществляется пружиной или внешней нагрузкой. Встроенный магнит позволяет подключать бесконтактные датчики положения для точного контроля хода.

Ключевые особенности конструкции

Профильный корпус с внешними прикрученными крышками из алюминия обеспечивает лёгкость и жёсткость конструкции. Шток с внутренней резьбой M12 позволяет использовать крепёж без дополнительных адаптеров. Демпфирование обеспечено упругими элементами; уплотнения — полиуретан. Подключение G1/8, рабочая среда — сжатый воздух (возможно использование смазки; при применении требуется постоянная смазка). Диапазон рабочего давления 0.2–10 бар, рабочая температура −20…+80 °C.

Экспертные рекомендации по применению

Устанавливайте цилиндр с осевой поддержкой штока, исключайте значительные боковые нагрузки и удары при полном ходе. Используйте фильтр и регулятор давления, при необходимости — маслёнку при непрерывной смазке. Подключайте датчики к магнитной метке, применяйте уплотнения из полиуретана при стандартных промышленных средах. Проверяйте монтажные крепления крышек и герметичность G1/8 фитингов перед вводом в эксплуатацию.

Ключевые параметры

Параметр	Значение	Примечание
Диаметр поршня	50 мм	Определяет усилие цилиндра при заданном давлении (F = p · S), чем больше диаметр — тем выше усилие.
Ход штока	10 мм	Длина выдвижения штока; влияет на рабочий диапазон и компактность привода.
Тип действия	одностороннего действия	Возврат осуществляется внешней силой или пружиной, подходит для простых выталкивающих операций.
Конец штока	внутренняя резьба	Удобно для крепления вилок или переходников без дополнительной муфты.
Исполнение штока	односторонний шток	Шток выведен с одной стороны корпуса — компактная реализация для прямолинейных задач.

Советы специалистов

Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и умножьте на рабочее давление; учитывайте запас по износу и потере давления.
Если требуется точный контроль позиции — выбирайте цилиндр с магнитом на поршне или планируйте установку индуктивных/герконовых датчиков; без магнита позиционирование затруднено.
Пневматическое демпфирование даёт плавную остановку при высоких скоростях, упругие элементы — простое ограничение хода с меньшей точностью регулировки; выбирайте по динамике приложения.
Материал штока и корпуса критичен: для агрессивной среды или высокой влажности предпочтительна нержавеющая обработка или цилиндр из нержавеющей стали.
Если цилиндр не по стандарту, проверьте размеры и точки крепления — замена на аналог может потребовать переделки крепежа и посадочных мест.

Лайфхак: для быстрого уменьшения времени хода используйте клапан быстрого выхлопа на линиях подачи воздуха — это снижает пневматические задержки.

Частая ошибка: установка компактного круглого цилиндра без внешних направляющих при значительных боковых нагрузках — приводит к ускоренному износу и перекосу штока.

Кому не подходит

При больших поперечных нагрузках — компактные одноштоковые цилиндры без направляющих.
В агрессивной химической среде — цилиндры с алюминиевым корпусом без антикоррозийной обработки.
Там, где нужна быстрая ремонтопригодность — цилиндры с невытяжными или завальцованными крышками.

Практические кейсы

Заменили нестандартный цилиндр на стандартизованный ISO с тем же креплением — монтаж занял 30 минут, не требовалась переделка скобы крепления.
Подобрали диаметр 50 мм по требуемому усилию 400 Н при 6 бар, что позволило отказаться от гидравлического привода и упростить систему.
Установили датчики положения на цилиндр с магнитом — добились повторяемой остановки с погрешностью менее 0.5 мм в серийной операции.

Сопутствующие товары: дроссели (регулировка скорости), монтажные фланцы/лапы и датчики положения (индуктивные или герконовые).

FAQ

Как подобрать диаметр поршня по требуемому усилию?

Рассчитайте площадь поршня S = π·(D/2)², затем усилие F = p·S при рабочем давлении p; выбирайте диаметр с запасом на потери давления и износ.

Можно ли заменять цилиндры, выполненные по одному стандарту, без переделки крепежей?

Да, цилиндры одного стандарта (например ISO) обычно взаимозаменяемы по посадочным и крепёжным размерам; перед заменой проверьте размеры креплений и точки подшипников.

В чём разница между пневматическим и упругим демпфированием?

Пневматическое демпфирование регулируется расходом воздуха и даёт плавную, настраиваемую остановку; упругие элементы — простая механическая амортизация с фиксированной характеристикой.

Как отрегулировать пневматическое демпфирование?

Регулируйте расходный дроссель в демпфирующем канале, изменяя скорость вытекания воздуха; настройку проводите на рабочей нагрузке и скорости для достижения мягкой остановки.

Какие монтажные принадлежности и защита штока обычно используются с пневмоцилиндрами?

Используют дроссели, фитинги, монтажные фланцы и лапы, вилки на шток; для защиты штока — скребки, гофрошланги или тефлоновые манжеты, а при боковых нагрузках — внешние направляющие.

Характеристики PK-050-RSA-0010

Документация PK-050-RSA-0010

ДОКУМЕНТАЦИЯ

Автор

Ответственный редактор / Инженер

Антон Бобров

Директор «Би Энд Би Инжиниринг»

«Описание товара PK-050-RSA-0010 Pemaks - Пневмоцилиндр UNITOP, 50x10 мм, одност. действ., внутр. резьба на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

Написать директору | Смотреть профиль эксперта

Наличие в магазинах

Список

Карта

Склад Алматы

г. Алматы, ул. Казыбаева, 3/3, пом. 11

Пн.-Пт. 10:00-17:00

+7(776)990-55-56

Нет в наличии

Отзывы

Отзывов: 1

5 звёзд

100%

4 звезды

3 звезды

2 звезды

1 звезда

Игорь, Казань И.

31.03.2026

Была проблема: старый цилиндр пропускал и иногда не срабатывал на розливочной линии, у нас в пищевом производстве это критично. Я механик, поставили PK-050-RSA-0010 на замену и закрепили через M12, подключение сделали через G1/8, монтаж прошёл без сюрпризов. Несколько смен отработал, пневматика держит давление, магнит для датчиков сразу заработал и повторяемость срабатываний улучшилась. В итоге претензий нет, замена оправдала себя и линия снова идёт в штатном режиме.

Преимущества

точное срабатывание при частых циклах; компактный профиль и небольшой вес

Недостатки

требует регулярной смазки
