Описание PK-063-RSA-0005
Назначение и принцип работы

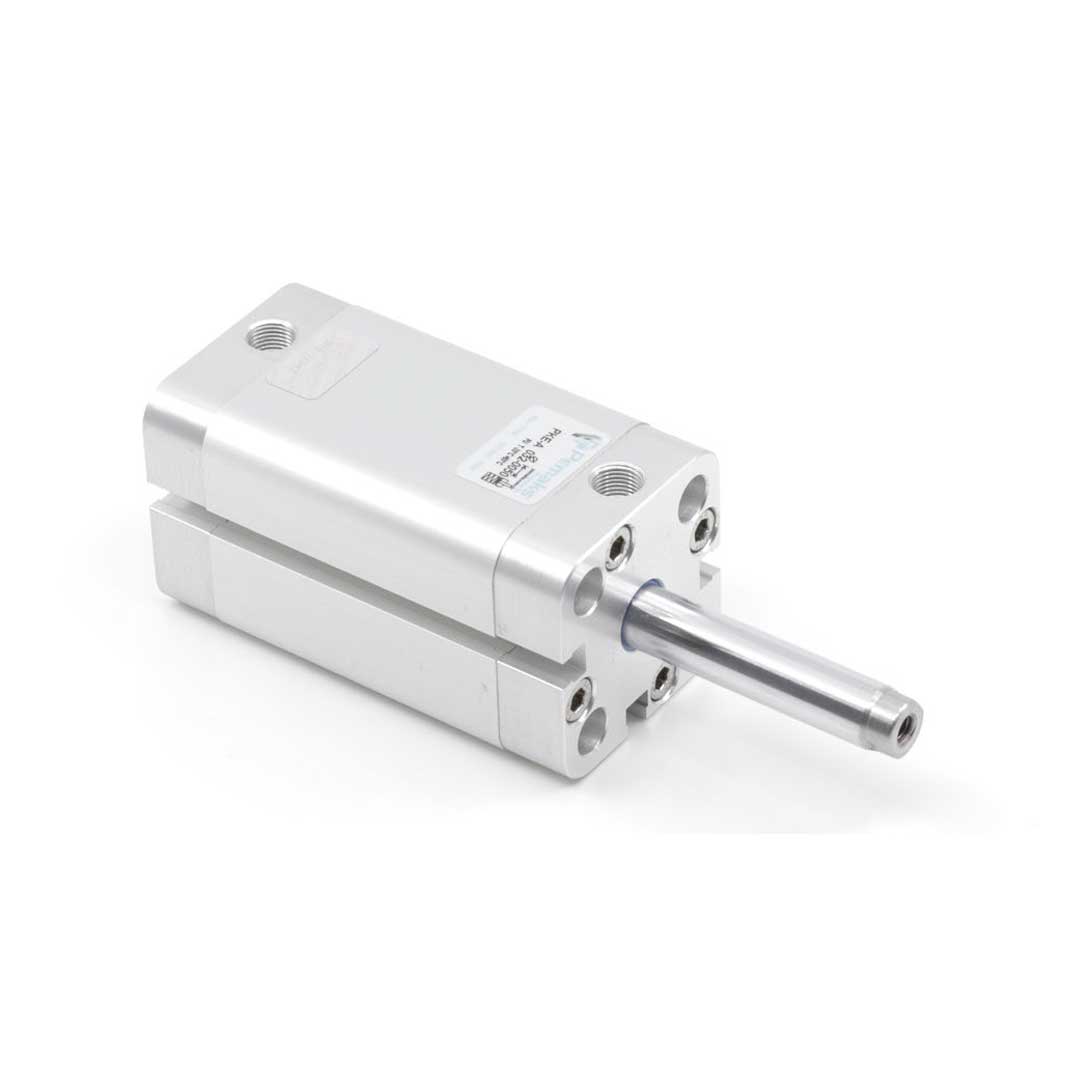

Компактный односторонний пневмоцилиндр диаметром поршня 63 мм и ходом 5 мм предназначен для выполнения коротких перемещений и фиксации в узких монтажных пространствах — например, в позиционирующих узлах, зажимных приспособлениях и автоматических станках. Работает от сжатого воздуха по простому поршневому принципу: при подаче давления (0.2–10 бар) цилиндр выдает выдвижение штока, при снятии давления возвращение осуществляется встроенной пружиной (одностороннее действие, шток выдвинут в исходном положении). Встроенный магнит позволяет подключать индуктивные или герконовые датчики положения для контроля хода.
Ключевые особенности конструкции
Корпус профильного исполнения с внешними прикрученными крышками обеспечивает жесткость при ограниченной длине. Крышки — алюминий, уплотнения выполнены из полиуретана, демпфирование — упругие элементы демпфирования для смягчения ударов на конечных положениях. Шток односторонний с внутренней резьбой M12, конец штока — внутренняя резьба, подключение — G1/8. Рабочая среда — сжатый воздух; при эксплуатации с масляной смазкой последующая постоянная смазка обязательна. Диапазон рабочих температур −20…+80 °C.
Экспертные рекомендации по применению
Монтаж производить с выравниванием направляющих и ограничением боковых нагрузок, использовать фильтр и регулятор давления в пределах 0.2–10 бар. При применении датчиков учитывать расположение магнита по оси поршня и зазор датчика. Избегать частых ударных циклов на крайних положениях и резких перепадов давления; при эксплуатации со смазкой обеспечить непрерывную подачу масла. Проверять резьбовые соединения M12 перед вводом в эксплуатацию и предусмотреть демпфирование системы при высокочастотных циклах.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 63 мм | Определяет усилие цилиндра; для расчёта усилия используйте давление и площадь поршня. |
| Ход штока | 5 мм | Короткий ход, подходит для точечных перемещений и быстрых циклов. |
| Тип действия | одностороннего действия | Требуется постоянное подведение воздуха для рабочего хода, возврат — пружина. |
| Конец штока / Резьба штока | внутренняя резьба | Удобно для установки вилок или штоковых соединений без наружной резьбы. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте силу F = p × S и выбирайте следующий стандартный диаметр с запасом.
- Если нужен контроль положения — выбирайте исполнение с магнитом на поршне; без магнита герконовые/индуктивные датчики работать не будут.
- Наличие или отсутствие пневмодемпфирования влияет на скорость и мягкость хода: без демпфера при высокой скорости возможны ударные нагрузки.
- Материал штока и корпуса критичен для агрессивной среды — для агрессивных сред рассматривайте нержавеющие исполнения или защитные покрытия.
- Стандартные цилиндры проще заменить без переделки крепежей; нестандартные требуют проверки размеров и точек крепления.
Лайфхак: для уменьшения ударов при конце хода установите регулируемые пневмодроссели на линии демпфирования и настройте время срабатывания прямо на месте.
Частая ошибка: устанавливают цилиндр без направляющих при значительных боковых нагрузках на шток — это быстро приводит к износу уплотнений и перекосу штока.
Кому не подходит
- Для приложений с существенными поперечными нагрузками без внешней направляющей.
- Для агрессивной или коррозионной среды без нержавеющего исполнения или защитных мер.
- Если требуется точный электросигнал положения, а цилиндр без магнита — датчики положения невозможны.
3 практических кейса
- Заменили нестандартный короткоходный цилиндр на стандартный 63×5, сохранив крепления и улучшив ремонтопригодность без переделки станка.
- Установили цилиндр 63 мм вместо меньшего диаметра — обеспечили требуемое усилие при 6 бар (пересчитано по площади поршня), циклы остались в пределах допустимого времени.
- Добавили магнитный датчик положения на цилиндр со встроенным магнитом и получили контроль позиции с погрешностью менее 1 мм для повторяемых операций.
Сопутствующие товары: дроссели для регулировки скорости, фитинги и монтажные лапы, датчики положения и вилки на шток.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)² и используйте формулу F = p × S при рабочем давлении p; выберите ближайший больший стандартный диаметр с запасом по усилию.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры одного стандарта (например, ISO) взаимозаменяемы по фланцам и посадочным размерам, но проверьте ход и точки крепления на конкретном изделии.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется давлением/расходом воздуха и даёт плавную настройку скорости, упругое демпфирование — фиксированное смягчение удара упругим элементом.
Как отрегулировать пневматическое демпфирование?
Установите регулируемые дроссели в линии демпфирования и последовательно уменьшайте/увеличивайте пропускную способность до достижения желаемой скорости и смягчения удара.
Какие монтажные принадлежности и защиты штока используются с цилиндрами?
Часто используют монтажные лапы, фланцы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофрозащиты или внешние направляющие при боковых нагрузках.
Характеристики PK-063-RSA-0005
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M12
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- UNITOP
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- Pemaks PK
- UNITOP
