PK-200-SA-0030-T1 Pemaks - Пневмоцилиндр, 200x30 мм, двуст. действ., нар. резьба

Написать отзыв

₸881 799

В корзину

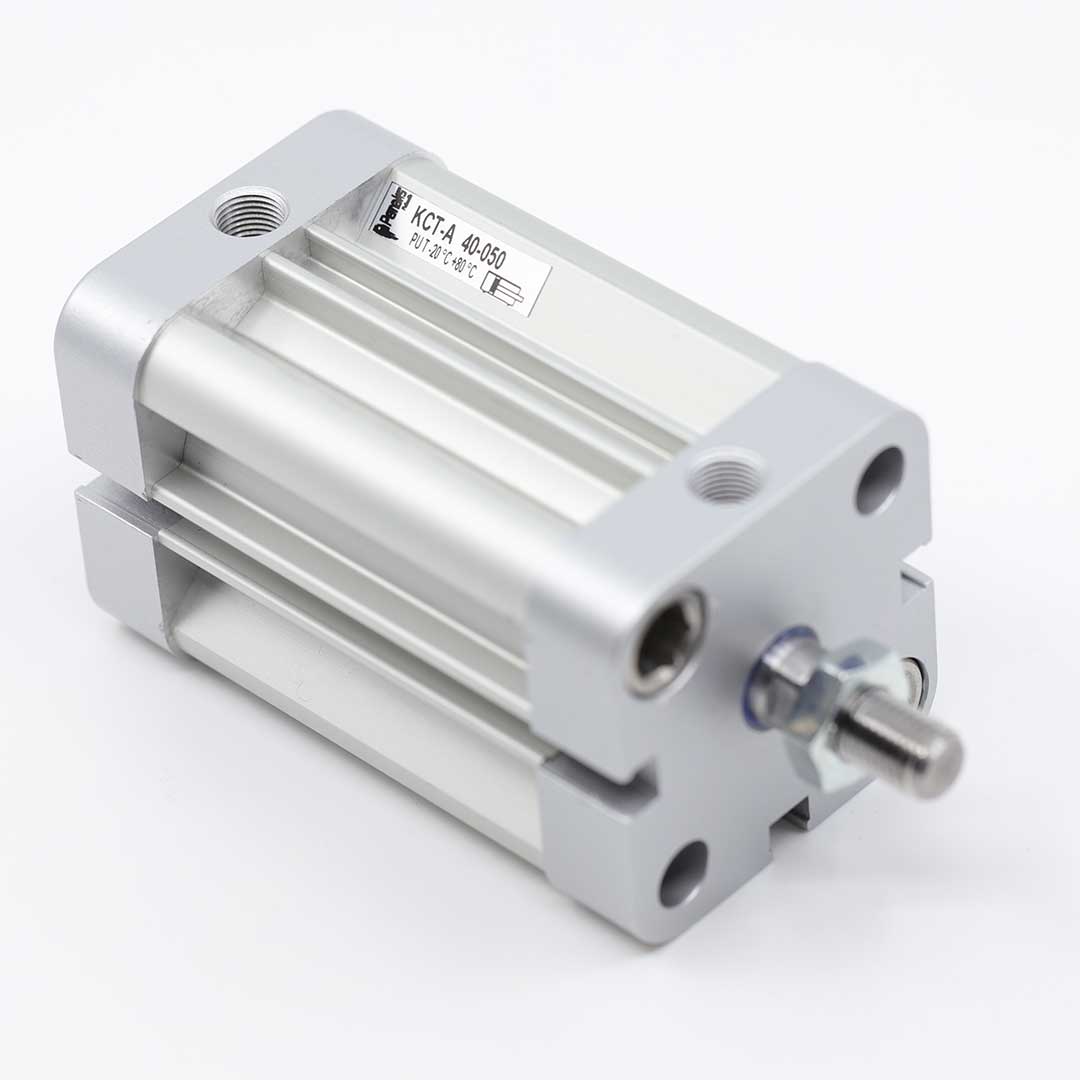

Фотография может отличаться от реального товара

PK-200-SA-0030-T1 Pemaks - Пневмоцилиндр, 200x30 мм, двуст. действ., нар. резьба

Name: PK-200-SA-0030-T1 Pemaks - Пневмоцилиндр, 200x30 мм, двуст. действ., нар. резьба
Brand: Pemaks
SKU: PMK-PK-200-SA-0030-T1
Price: 161554.37 RUB
Rating: 5 (1 reviews)

Написать отзыв

КОД:

Доставка в Алматы Изменить

ПроизводительPemaks

Пневмоцилиндр предназначен для преобразования давления сжатого воздуха в поступательное механическое усилие и точное позиционирование исполнительных звеньев в пневмосистемах автоматизации.

Функция: формирование линейного хода и передача усилия при управлении пневмоприводами, обеспечение синхронного перемещения и простота интеграции с клапанами и датчиками положения.
Основные характеристики: диаметр поршня 200 мм, ход 30 мм, двустороннее действие; наружная резьба штока обеспечивает простое крепление. Типичное применение: промышленная автоматизация, упаковочные и сборочные линии.

₸881 799

Цена с НДС 16%

Последнее обновление цен: 18 августа 2026

Доступность: По запросу

+ −

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание PK-200-SA-0030-T1

Назначение и принцип работы

Пневмоцилиндр с диаметром поршня 200 мм и ходом 30 мм предназначен для выполнения линейных рабочих операций с высокой силой: при давлении 0,6 МПа усилие прямого хода составляет ≈18850 Н. Двустороннее действие обеспечивает одинаковую управляемость в оба конца, односторонний шток с наружной резьбой M36x2 даёт простую встраиваемость в механизмы. Поршень перемещается под действием сжатого воздуха через патрубок G3/8; встроенный магнит позволяет устанавливать бесконтактные датчики положения для контроля хода и синхронизации технологических операций.

Ключевые особенности конструкции

Профильная конструкция с внешними прикрученными крышками обеспечивает высокую жёсткость при минимальной массе. Шток — хромированный стальной, торцевые крышки и корпус — алюминиевый профиль; уплотнения — стандартно NBR (рабочая среда: сжатый воздух, допускается смазка), демпфирование реализовано упругими элементами-буферами. Рабочий диапазон давления 0,1–0,7 МПа (рекомендуемое номинальное 0,6 МПа), типовая температура эксплуатации −20…+80 °C; при необходимости доступна комплектация уплотнениями Viton для повышенных температур и агрессивных сред. Подключение G3/8 обеспечивает совместимость с типовыми магистралями.

Экспертные рекомендации по применению

Монтаж выполнять с выверкой соосности — при больших диаметрах 200 мм критичны боковые нагрузки; при необходимости применяйте направляющие или подшипниковые втулки. Обязательна фильтрация 5 µm и поддержание смазки согласно ПРИ (или использование заводской смазки); для регулирования скорости установки используйте дроссели и обратные клапаны. Устанавливайте датчики на магнитное кольцо, контролируйте оправданность цикличности (при частых циклах — контроль нагрева). Исключайте превышение рабочего давления и импульсные перегрузки; резьбу M36x2 фиксировать моментом и герметиком резьбовых соединений при необходимости демонтажа.

Ключевые параметры

Параметр	Значение	Комментарий
Диаметр поршня	200 мм	Определяет рабочую площадь, от которой зависит усилие цилиндра при заданном давлении.
Ход штока	30 мм	Максимальное линейное перемещение штока при выдвижении.
Тип действия	двустороннего действия	Цилиндр создает усилие при подаче воздуха с обеих сторон поршня.
Конец штока	наружная резьба	Упрощает монтаж штока в механические соединения и установку вилок на шток.

Советы специалистов

Экспертные советы

Подбирайте диаметр поршня по требуемому усилию: рассчитайте S и используйте F = p·S при рабочем давлении.
При необходимости контроля положений выбирайте исполнение с магнитом на поршне или добавляйте датчики положения.
Если ожидаются боковые/поперечные нагрузки — используйте внешние направляющие или направляющие блоки, а не только сам цилиндр.
Пневмодемпфирование обеспечивает регулировку скорости и мягкую посадку; при высоких динамических нагрузках предпочтительнее регулируемое пневмодемпфирование.
Материал штока и корпуса выбирайте по среде — для агрессивной среды предпочтительна нержавеющая сталь.

Лайфхак

Для быстрого сокращения времени хода устанавливайте клапан быстрого выхлопа на магистрали управления — это снимет избыточное сопротивление и ускорит возврат штока.

Практический приём

Настройте пневматическое демпфирование последовательно: сначала выставьте минимальную подачу воздуха, затем плавно увеличивайте до нужной амортизации, фиксируя положение на рабочей скорости.

Частая ошибка

Часто покупают цилиндр без магнита и затем не могут использовать герконовые датчики положения — это приводит к дополнительным затратам на переделку.

Кому не подходит

Не подходит при значительных боковых нагрузках без внешних направляющих.
Не подходит для агрессивных сред, если корпус/шток не нержавеющие.
Не подходит, если требуется высокая ремонтопригодность при завальцованных несъёмных крышках.

3 кейса из практики

Заменили нестандартный цилиндр на ISO-совместимый: сохранили крепления и сэкономили 30% времени монтажа без переделки станка.
Установили цилиндр с диаметром поршня 200 мм вместо 160 мм для увеличения усилия на 56% при том же давлении, решение выполнено по расчёту F = p·S.
Добавили внешнюю направляющую при боковой нагрузке 150 Н — снизили износ уплотнений и продлили ресурс узла на 2 года.

Сопутствующие товары

Чаще всего приобретают: дроссели для регулировки скорости, фитинги и монтажные фланцы, датчики положения и вилки на шток.

FAQ

Как подобрать диаметр поршня по требуемому усилию?

Рассчитайте площадь поршня S и примените формулу F = p·S, где p — рабочее давление; подберите диаметр, чтобы F соответствовало требуемой нагрузке с запасом.

Можно ли заменить цилиндр одного стандарта цилиндром другого без переделки крепежей?

Только если оба цилиндра соответствуют одному стандарту размеров (например ISO 15552); при разном стандарте, скорее всего, потребуется адаптация креплений.

В чём отличие пневматического демпфирования от упругого?

Пневматическое демпфирование регулируется подачей воздуха и даёт плавную, настраиваемую амортизацию; упругое демпфирование использует физические элементы и имеет фиксированную жёсткость.

Как отрегулировать пневматическое демпфирование?

Изменяйте пропускную способность демпфирующего канала через дроссель/регулятор на корпусе демпфера до достижения желаемой скорости и мягкости посадки штока.

Какие монтажные принадлежности и защита штока используются с цилиндрами?

Используются фланцы, лапы, вилки на шток и фитинги; для защиты штока применяют скребки и гофры, а при боковых нагрузках — внешние направляющие.

Характеристики PK-200-SA-0030-T1

Документация PK-200-SA-0030-T1

ДОКУМЕНТАЦИЯ

Автор

Ответственный редактор / Инженер

Антон Бобров

Директор «Би Энд Би Инжиниринг»

«Описание товара PK-200-SA-0030-T1 Pemaks - Пневмоцилиндр, 200x30 мм, двуст. действ., нар. резьба на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

Написать директору | Смотреть профиль эксперта

Отзывы

Отзывов: 1

5 звёзд

100%

4 звезды

3 звезды

2 звезды

1 звезда

Игорь, Тольятти З.

19.03.2026

Мое мнение как инженер-наладчик: заменили старый цилиндр на PK-200-SA-0030-T1 пару недель назад и уже есть впечатления. Работаю на сборочной линии автомобилестроения, монтаж проходил в условиях небольшой вибрации и ограниченного пространства, крепление встал без доработок, регулировка хода потребовала минимальной подгонки. По сравнению с предыдущим аналогом наблюдается более ровная повторяемость срабатываний и лучшее уплотнение штока, в итоге линия не простаивает и настройка стала менее проблемной.

Преимущества

лучше держит уплотнение

Недостатки

немного тяжеловат для ручной установки
