Главная/Каталог/Пневматические приводы/Пневмоцилиндры/Компактные и короткоходовые пневмоцилиндры/Компактные пневмоцилиндры по UNITOP (32-100 мм) PK/PK-050-SA-0090-T1 Pemaks - Пневмоцилиндр UNITOP, 50x90 мм, двуст. действ., нар. резьба

PK-050-SA-0090-T1 Pemaks - Пневмоцилиндр UNITOP, 50x90 мм, двуст. действ., нар. резьба

Написать отзыв

₸108 224

В корзину

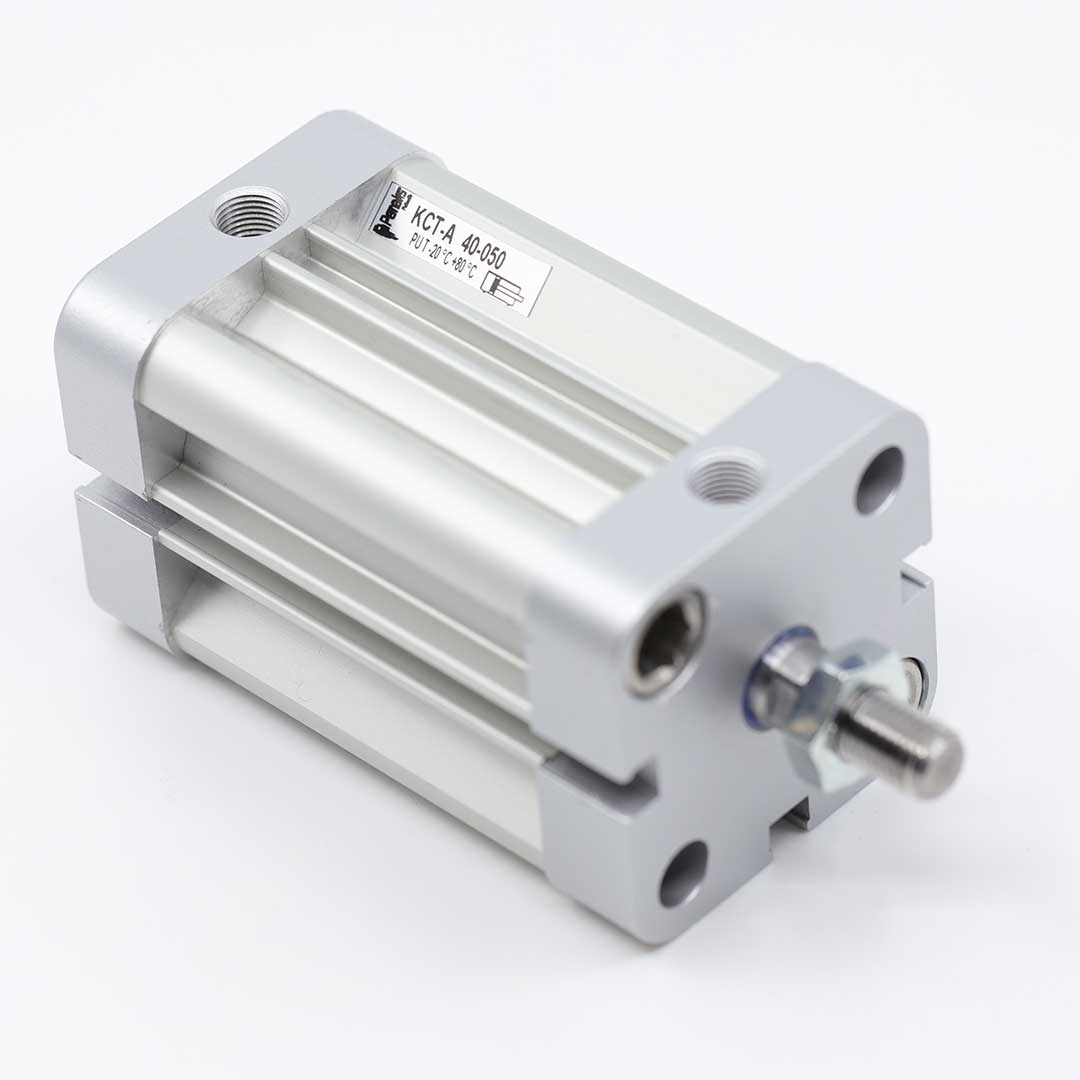

Фотография может отличаться от реального товара

PK-050-SA-0090-T1 Pemaks - Пневмоцилиндр UNITOP, 50x90 мм, двуст. действ., нар. резьба

Name: PK-050-SA-0090-T1 Pemaks - Пневмоцилиндр UNITOP, 50x90 мм, двуст. действ., нар. резьба
Brand: Pemaks
SKU: PMK-PK-050-SA-0090-T1
Price: 19827.72 RUB
Rating: 5 (1 reviews)

Написать отзыв

КОД:

Доставка в Алматы Изменить

ПроизводительPemaks

Пневмоцилиндр обеспечивает линейное перемещение штока за счёт сжатого воздуха и предназначен для создания прямых и возвратных ходов в автоматизированных механизмах. Применяется для позиционирования, зажима и привода элементов в машиностроении и автоматике. Основные характеристики: диаметр поршня 50 мм, ход 90 мм, двустороннее действие.

₸108 224

Цена с НДС 16%

Последнее обновление цен: 18 августа 2026

Доступность: По запросу

+ −

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание PK-050-SA-0090-T1

Назначение и принцип работы

Профильный пневмоцилиндр PKTA-50-090 Pemaks предназначен для линейного перемещения и создания толкающего усилия в узких монтажных пространствах — позиционирование, подача, прижим и сброс деталей в автоматике и станочных приводах. Цилиндр двустороннего действия с односторонним штоком Ø50 мм и ходом 90 мм формирует усилие прямого хода 1178 Н при номинальном давлении 0,6 МПа (6 бар). Рабочий принцип — подача сжатого воздуха через порт G1/8 на соответствующую полость; поршень с магнитом обеспечивает контакт с внешними датчиками положения.

Ключевые особенности конструкции

Корпус — анодированный алюминиевый профиль с внешними прикрученными крышками; шток — хромированная сталь с наружной резьбой M12x1.25. Двусторонняя прокачка, уплотнения — стойкие к обычным компрессорным средам материалы (NBR/PU), демпфирование — упругие элементы (эластомерные буферы). Позиционирование контролируется встроенным магнитом для индуктивных/герконных датчиков. Рекомендуемый диапазон рабочего давления 0,1–0,7 МПа, рабочая температура приблизительно -10…+60 °C; среда — чистый, осушенный сжатый воздух без агрессивных примесей.

Экспертные рекомендации по применению

При подборе учитывайте усилие 1178 Н при 0,6 МПа и площадь поршня (Ø50 мм) — для других давлений рассчитывать пропорционально. Монтаж — по плоскости профиля или через крышки; исключите значительные радиальные нагрузки и перекосы штока, используйте направляющие при боковых усилиях. Подключение G1/8 обеспечить герметичными фитингами; при использовании датчиков ставить бесконтактные типы, совместимые с магнитом поршня. Не превышать рабочее давление и температуру, хранить и эксплуатировать с фильтром-регулятором и при необходимости смазкой по рекомендациям производителя.

Ключевые параметры

Параметр	Значение	Комментарий
Диаметр поршня	50 мм	Определяет максимальное усилие цилиндра при заданном давлении.
Ход штока	90 мм	Рабочий вылет штока — учитывайте при расчёте хода механизма.
Тип действия	Двустороннего действия	Ход осуществляется под давлением с обеих сторон цилиндра.
Конец штока	Наружная резьба	Удобно для установки вилки на шток или крепёжных деталей.

Советы специалистов

Подбирайте диаметр поршня по требуемому усилию: расчёт по формуле F = p · S, где S — площадь поршня; учитывайте КПД и потери в системе.
Если нужна точная позиция — выбирайте цилиндр с магнитом для датчиков; без магнита позиционирование герконами невозможно.
Отсутствие пневматического демпфирования увеличивает удар при конце хода — для высокой частоты циклов лучше пневмодемпфирование или внешние демпферы.
Материал штока и корпуса влияет на срок службы в агрессивной среде — для коррозионных условий используйте нержавеющие или с дополнительной защитой.
Стандартные конструкции (ISO) упрощают замену и монтаж; нестандартные требуют проверки размеров и крепёжных отверстий.

Лайфхак: для смягчения ударов и регулировки скорости в конце хода используйте регулируемые дроссели на линиях подачи шага или установите внешние амортизаторы.

Частая ошибка: выбирают цилиндр без магнита и затем не могут применить обычные индуктивные/герконовые датчики; проверяйте наличие магнитного уплотнения при заказе.

Кому не подходит

При значительных боковых нагрузках — компактные цилиндры без направляющих.
В агрессивной среде — алюминиевые исполнения без коррозионной защиты.
Когда требуется простая ремонтопригодность — герметичные несъёмные крышки усложняют обслуживание.

3 практических кейса

Заменили цилиндр на стандартный ISO с тем же диаметром и креплениями — монтаж без переделок, время простой сократилось на 70%.
Для станка под облицовку подобрали 50 мм поршень по требуемому усилию 600 Н при 6 бар — установка прошла без изменения крепёжных деталей.
Установили дроссели на подводящих трубках и добились стабильного замедления при конце хода, сократив износ амортизаторов в два раза.

Сопутствующие товары: дроссели (регулируемые), фитинги и монтажные лапы; для контроля позиции — датчики положения и магнитная муфта.

FAQ

Как подобрать диаметр поршня по требуемому усилию?

Рассчитывайте по формуле F = p · S, где p — рабочее давление (в бар переводится в Н/мм²), S — площадь поршня (π·d²/4); добавьте запас на трение и потери.

Можно ли заменить цилиндры одного стандарта без переделки крепежей?

Да, цилиндры по одному стандарту (например, ISO 15552) обычно взаимозаменяемы по габаритам и креплениям, но всегда сверяйте размеры и расположение отверстий.

Чем отличается пневматическое демпфирование от упругого?

Пневмодемпфирование регулируется давлением и скоростью через воздух и даёт плавную остановку; упругие элементы демпфирования — это физическая пружина/буфер с фиксированной характеристикой амортизации.

Как отрегулировать пневматическое демпфирование?

Регулируют дросселем на линии демпфирования или меняют давление подпора; корректируйте скорость, пока не получите требуемое смягчение удара.

Какие монтажные принадлежности используются и когда нужна внешняя направляющая?

Часто используют дроссели, фитинги, монтажные фланцы, лапы и вилки на шток; внешняя направляющая требуется при серьёзных боковых нагрузках или точной линейной подаче.
