Описание PK-063-SA-0070-T1
Назначение и принцип работы

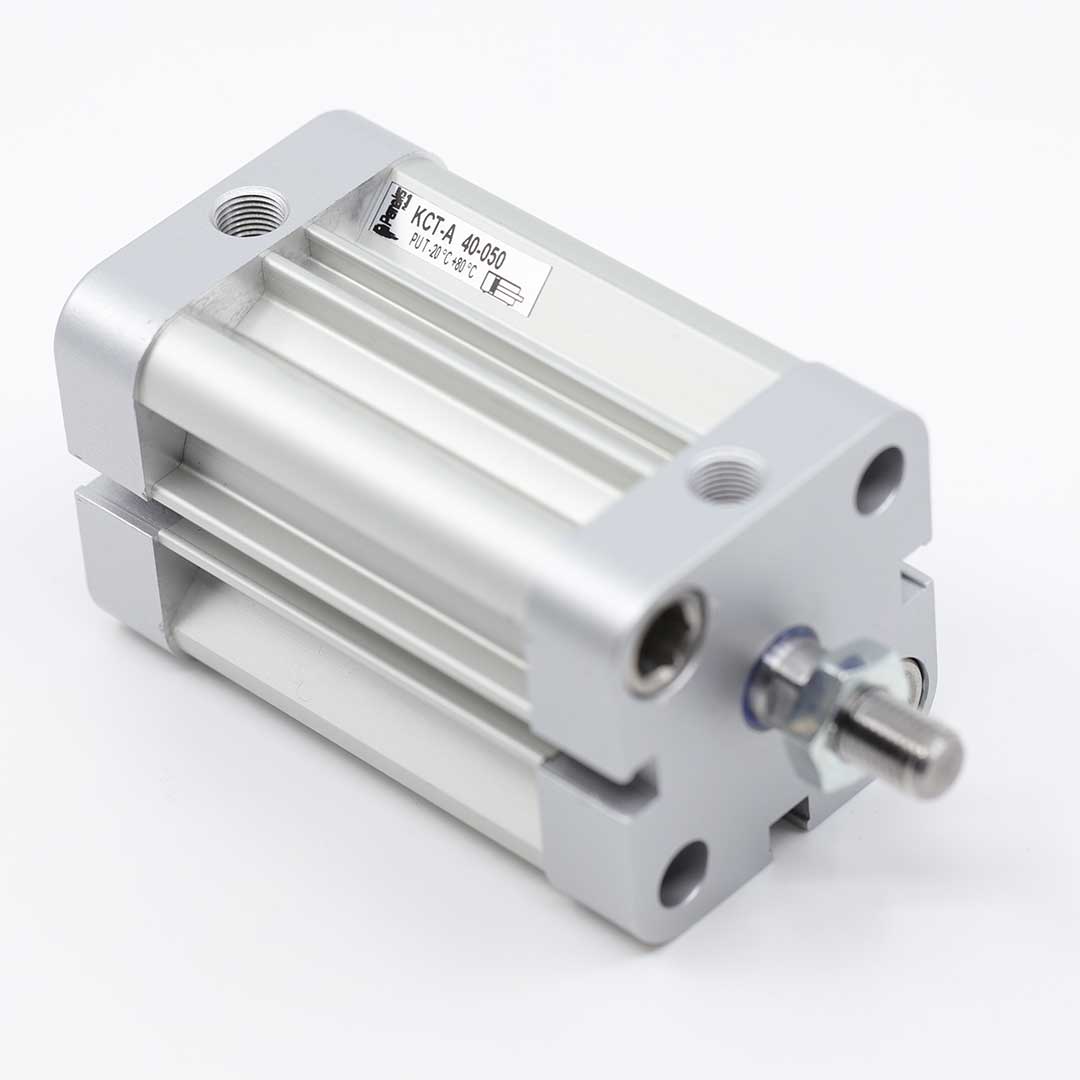

Компактный пневмоцилиндр PKTA-63-070 Pemaks служит для линейного перемещения в узких монтажных пространствах — позиционирования, прижима, подачи и сортировки в автоматике и станочной оснастке. Поршень диаметром 63 мм и ход 70 мм обеспечивают прямое усилие до 1870 Н при стандартном питании 6 бар (расчетное усилие: 0,003117 м²·0,6 МПа ≈ 1870 Н). Это двусторонне действующее исполнение с односторонним штоком, наружной резьбой M12x1.25 на конце штока и магнитным поршнем для бесконтактного определения позиции датчиков.
Ключевые особенности конструкции
Корпус — алюминиевый профиль с внешними прикрученными крышками; шток — хромированная сталь, наружная резьба M12x1.25 для быстрого монтажа захватов. Демпфирование реализовано упругими элементами, обеспечивающими мягкое гашение при конечных положениях. Стандартное подключение — G1/8. Рабочая среда: очищенный сжатый воздух. Типичный диапазон рабочего давления 1–8 бар (0,1–0,8 МПа), допустимый максимум до 10 бар; рабочая температура при NBR-уплотнениях ≈ -10…+70 °C (при необходимости возможны опции по уплотнениям для расширенного диапазона). Поршень с магнитом совместим с индуктивными/герконовыми датчиками.
Экспертные рекомендации по применению
Монтировать, избегая боковых нагрузок на шток — использовать направляющие при принятии поперечных усилий. Подключать через фильтр-регулятор и маслоотделитель; для точного позиционирования учитывайте демпфирование упругими элементами и компенсируйте скорость регулированием давления. Контролировать совместимость уплотнений с рабочей средой и температурой; при повышенных циклах выбирать усиленное покрытие штока. При установке датчиков учитывать полюсность магнита и зазор для надёжной коммутации. Избегать превышения 6 бар без подтверждения конструктивной допустимости для длительной ресурсоёмкости.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня (мм) | 63 мм | Определяет усилие при заданном давлении; используйте для расчёта F = p·S |
| Ход штока (мм) | 70 мм | Рабочая длина хода, влияет на занимаемое пространство и время перемещения |
| Тип действия | двустороннего действия | Работает при подаче воздуха на обе стороны цилиндра для управления в оба конца |
| Конец штока | наружная резьба | Удобна для установки вилок, шарниров и крепёжных элементов |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь S и умножьте на рабочее давление (F = p·S), добавьте запас по трению и потерям.
- Если требуется точная позиция — выбирайте исполнение с магнитом на поршне или согласуйте установку бесконтактных датчиков положения.
- При наличии боковых нагрузок ставьте внешние направляющие; компактные цилиндры без направляющих быстро выйдут из строя при поперечной нагрузке.
- Пневматическое демпфирование даёт регулировку скоростей и мягкость остановок, но требует настройки клапанов; упругие демпфы проще и надёжнее в агрессивной среде.
Лайфхак: для увеличения скорости возврата используйте клапан быстрого выхлопа на выпускном порту — сокращает время цикла без изменения цилиндра.
Частая ошибка: покупают цилиндр без магнита и затем не могут использовать недорогие герконовые или индуктивные датчики для контроля хода.
Кому не подходит
- Системам с существенными боковыми или крутящими нагрузками — требуется направляющая или линейный привод.
- Рабочим средам с агрессивной коррозией при использовании стандартного алюминиевого исполнения — предпочтительна нержавеющая конструкция.
- Задачам, где нужна высокая ремонтопригодность при завальцованных несъёмных крышках.
3 кейса из практики
- Заменили устаревший цилиндр на стандартный (диаметр 63 мм, ход 70 мм) и сохранили крепления — время простоя снизилось на 2 дня, адаптация не потребовала переделки фланцев.
- Подбор диаметра по усилию: требовалось 1200 Н при 6 бар — рассчитали S и подобрали 63 мм, результат — точное срабатывание без перегрузок.
- Установили магнитный датчик на цилиндр со встроенным магнитом — получили надёжное позиционирование и снизили количество отказов датчиков на 30%.
Сопутствующие товары: дроссели (регулировка скорости), фитинги и монтажные фланцы; часто покупают датчики положения и вилки на шток.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)^2 и умножьте на рабочее давление p, F = p·S; учтите КПД и трение, добавьте запас 10–20%.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры одного стандарта (например ISO 15552) взаимозаменяемы по габаритам и монтажным отверстиям; внестандартные исполнения требуют проверки креплений.
В чём разница между пневматическим и упругим демпфированием?
Пневматическое демпфирование регулируется и позволяет плавно менять скорость и жёсткость остановки; упругие элементы просты, не регулируются и имеют фиксированную характеристику амортизации.
Как правильно отрегулировать пневматическое демпфирование?
Меняйте пропускную способность демпфирующих дросселей при минимальной нагрузке, контролируя скорость и отсутствие ударов в крайних положениях; корректируйте по рабочей цикличности и давлению.
Какие монтажные принадлежности и защита штока используются с пневмоцилиндрами?
Часто применяют фланцы, монтажные лапы, вилки на шток, дроссели и фитинги; для защиты штока используют скребки, гофрошланги и пыльники, при боковых нагрузках ставят внешние направляющие.
Характеристики PK-063-SA-0070-T1
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M12x1.25
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
