Описание PM-016-RSNA-0025
Назначение и принцип работы

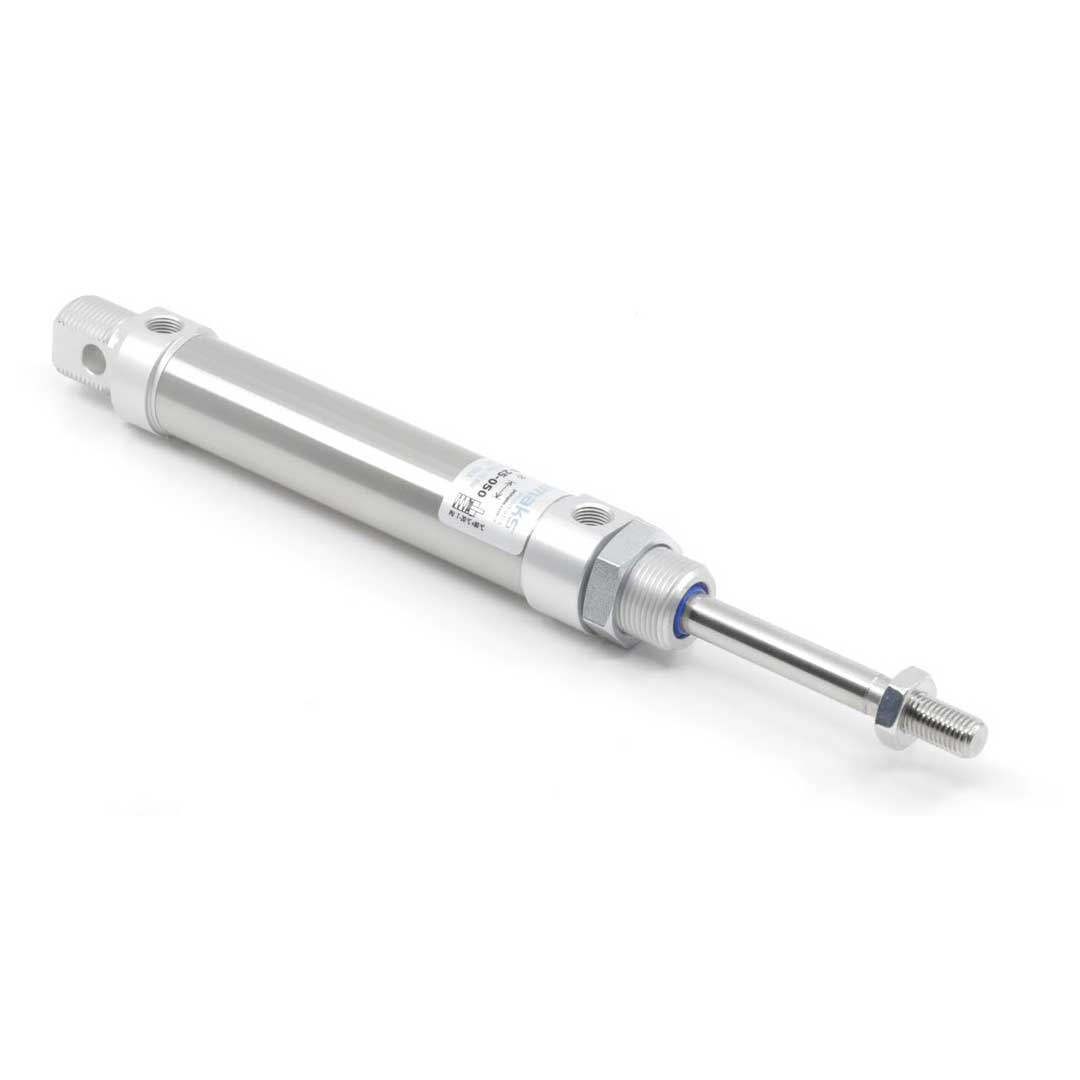

Пневмоцилиндр ISO 6432 с диаметром поршня 16 мм и ходом 25 мм предназначен для компактных приводов в автоматике, позиционировании, механизмах захвата и переключающих узлах, где важны малые габариты. Это односторонне действующий цилиндр (шток выдвинут в исходном положении): при подаче сжатого воздуха (подключение M5) управляемая полость изменяет положение магнитного поршня, преодолевая пружину/сопутствующий возвратный элемент; при сбросе давления шток возвращается в исходное положение под действием возвратного элемента. Рабочее давление 0,2–10 бар и рабочая температура −20…+80 °C обеспечивают применение в типовых промышленных и лабораторных установках.
Ключевые особенности конструкции
Корпус и крышки с завальцованными торцами (неразборное исполнение), задняя крышка с цилиндрическим шарниром; материал крышек — алюминий, уплотнения — полиуретан. Поршень оснащён магнитом для бесконтактного определения позиции датчиками. Демпфирование — упругие элементы на ходах; конец штока имеет наружную резьбу M6, крепёжная резьба корпуса M16×1.5. Диаметр оси шарнира 6 мм, ширина шарнира 12 мм. Предназначен для работы со сжатым воздухом; допускается эксплуатация со смазкой при условии последующего постоянного смазывания.
Экспертные рекомендации по применению
Монтаж выполнять с минимальными боковыми нагрузками — рекомендуется использование штатного цилиндрического шарнира или крепления на M16×1.5. Для корректного срабатывания учитывать минимальное давление 0,2 бар и не превышать 10 бар. При применении с датчиками располагать геркон/датчик в соответствии с магнитной меткой поршня. Не разбирать корпус (завальцованные крышки). При эксплуатации с масляной смазкой обеспечить постоянную подачу смазки и избегать агрессивных сред; проверять демпфирование и состояние полиуретановых уплотнений при плановом ТО.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 16 мм | Определяет усилие цилиндра — ключевой параметр при подборе по требуемой нагрузке. |
| Ход штока | 25 мм | Ограничивает рабочий ход механизма и влияет на время перемещения. |
| Тип действия | одностороннего действия | Работа при подаче давления только в одну сторону; требуется возврат пружиной или внешней нагрузкой. |
| Стандарт | ISO 6432 | Стандартизированные размеры позволяют заменить цилиндр без переделки монтажных точек в большинстве случаев. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте F = p × S (при p в бар, преобразуйте в Н по площади в мм²).
- Для односторонних цилиндров учитывайте наличие возвратной пружины и возможное снижение силы на обратном ходе.
- Если нужна точная фиксация позиции — выбирайте исполнение с магнитом для датчиков; без магнита положение контролировать сложнее.
- Наличие пневмодемпфирования позволяет мягко гасить энергию при конце хода; при частых ударах предпочтительнее пневмодемпфирование, а не только упругие элементы.
- Для операций с боковой нагрузкой используйте внешние направляющие или комбинируйте цилиндр с направляющими каретками.
Лайфхак: чтобы уменьшить время возврата и обеспечить стабильную работу, установите клапан быстрого выхлопа и подберите пневмодроссель для тонкой регулировки скорости.
Частая ошибка: покупают компактный цилиндр без направляющих для задания с боковой нагрузкой — это приводит к ускоренному износу штока и уплотнений.
Кому не подходит
- При значительных боковых нагрузках — компактные ISO 6432 без направляющей.
- В агрессивной среде — стандартные алюминиевые корпуса без коррозионной защиты.
- Если требуется ремонтопригодность с демонтажем крышек — цилиндры с завальцованными крышками могут не подойти.
Практические кейсы
- Заменили устаревший цилиндр на ISO 6432 16×25 — монтажные отверстия совпали, потребовалось только заменить фитинги, время простоя снизилось на 1 смену.
- Подобрали диаметр 16 мм по требуемому усилию 120 Н при 6 бар — использовали стандартную формулу и избежали перебора по мощности.
- Добавили магнитный поршень и герконовые датчики — обеспечили повторяемость позиционирования ±1 мм без изменения механики станка.
Сопутствующие товары: дроссели для регулировки скорости, фитинги G1/8, монтажные фланцы и датчики положения.
FAQ
Как рассчитать диаметр поршня по требуемому усилию?
Рассчитывайте по формуле F = p × S, где p — рабочее давление в Н/мм² (1 бар ≈ 0.1 Н/мм²), S — площадь поршня; для 16 мм S = π·(8 мм)².
Можно ли заменить цилиндр по стандарту без переделки крепежей?
Если новый и старый цилиндры соответствуют одному стандарту (например, ISO 6432), монтажные и присоединительные размеры обычно совпадают и переделки не требуются.
В чём отличие пневматического и упругого демпфирования?
Пневматическое демпфирование регулирует скорость и амортизацию за счёт подачи воздуха в демпфер, упругие элементы гасут удар за счёт деформации пружин или резиновых вставок и менее точно регулируемы.
Как отрегулировать пневматическое демпфирование?
Регулируйте дросселем или винтом на демпфере, добиваясь плавного замедления без ударов; проверяйте на рабочом давлении и нагрузке.
Какие монтажные принадлежности и защита штока обычно используются?
Используют фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки и гофрозащиту, а при боковой нагрузке ставят внешние направляющие.
Автор
Антон Бобров
Характеристики PM-016-RSNA-0025
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M6
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 6432
- M16x1.5
- 6 мм
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 6432
- Pemaks PM
