Описание PM-020-RSNA-0010
Назначение и принцип работы

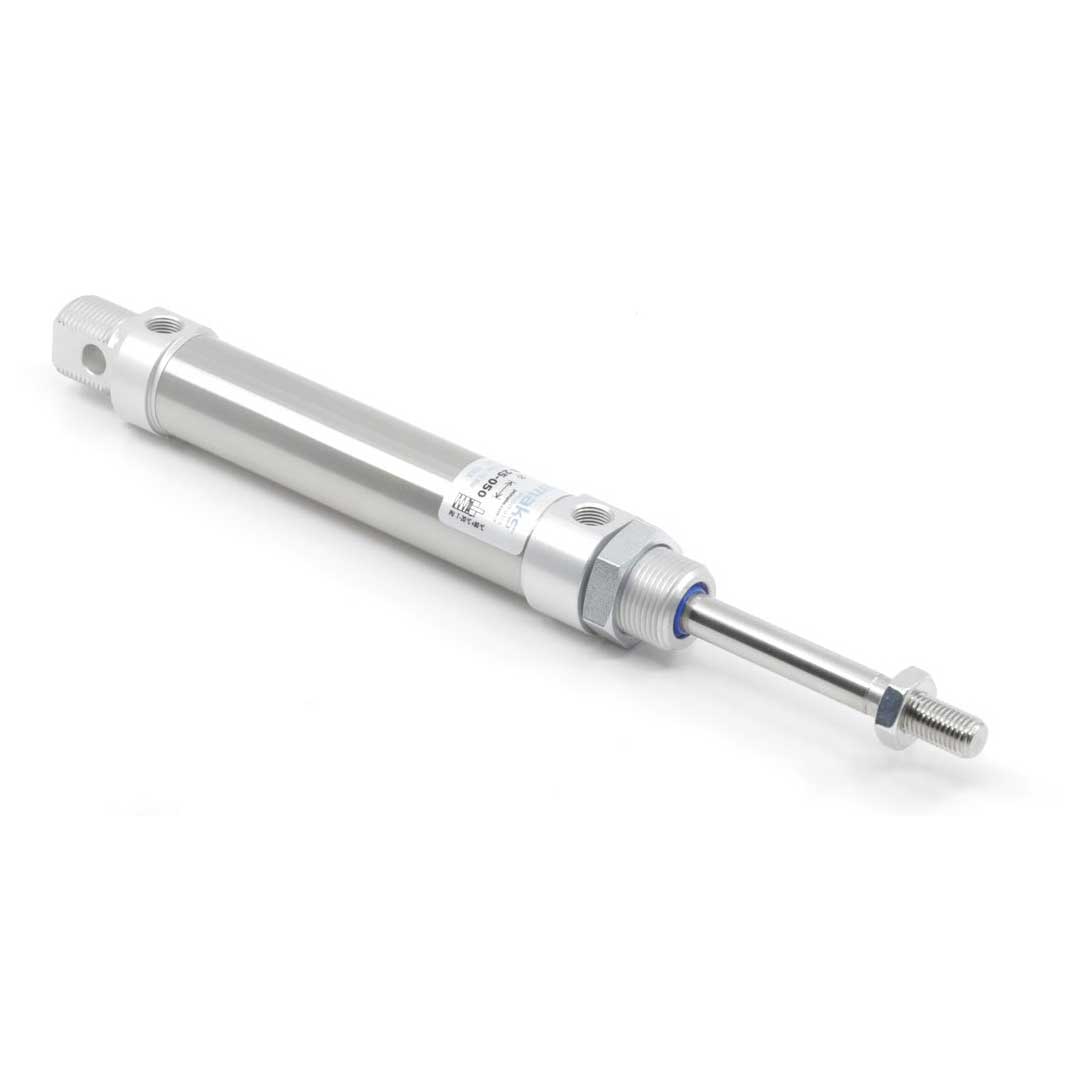

Компактный пневмоцилиндр диаметром поршня 20 мм и ходом 10 мм предназначен для линейных перемещений малой мощности в автоматике, упаковке и узлах позиционирования. Одностороннее действие (шток выдвинут) реализует возврат пружиной или атмосферой при отключении давления; рабочая среда — сжатый воздух. Датчик положения возможен благодаря встроенному магниту, резьбовой конец штока M8 и наружная резьба штока упрощают прямое присоединение исполнительных органов, а подключение воздуха G1/8 обеспечивает совместимость с типовой пневмосистемой.
Ключевые особенности конструкции
Цилиндр выполнен по стандарту ISO 6432 с завальцованными алюминиевыми крышками (неразборный корпус). Уплотнения из полиуретана обеспечивают работу при давлении 0.2–10 бар и температуре от −20 до +80 °C. Демпфирование обеспечивает упругие элементы, задняя крышка оснащена цилиндрическим шарниром с осью Ø8 мм и шириной 16 мм, крепежная резьба корпуса M22x1.5. Конструкция оптимизирована для легких циклов и ограниченного обслуживания; возможна эксплуатация со смазкой, но при этом требуется её поддержание в системе.
Экспертные рекомендации по применению
Для надёжной работы соблюдайте давление в диапазоне 0.2–10 бар, фильтрацию и осушение воздуха; при необходимости применяйте регулярную подачу смазки. Избегайте боковых нагрузок на шток и превышения момента затяжки M8; при монтаже используйте шарнирный задний крепёж для компенсации несоосности. Учитывайте, что корпус неразборный — при износе уплотнений требует замены блока. Для индикации положения подбирайте датчики, совместимые с магнитом в корпусе по типу и диапазону чувствительности.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 20 мм | Определяет поступательное усилие; расчет усилия по давлению необходим для подбора (F = p · S). |
| Ход штока | 10 мм | Максимальное рабочее перемещение штока при выдвижении. |
| Стандарт | ISO 6432 | Стандартизированные габариты и крепеж для быстрой замены и совместимости с монтажными элементами. |
| Тип действия | одностороннего действия | Работает на выдвижение/возврат с помощью пружины или внешнего давления; влияет на схему подключения и потребление воздуха. |
| Исполнение штока | односторонний шток | Шток выведен с одной стороны корпуса, подходит для простых линейных перемещений без проходного штока. |
Советы специалистов
- Подбирайте диаметр поршня исходя из требуемого усилия: рассчитайте площадь S = π·(D/2)^2 и затем F = p·S при рабочем давлении.
- Если требуется точное позиционирование на ходу — выбирайте цилиндр с магнитом в поршне для совместимости с индуктивными датчиками.
- Отсутствие пневмодемпфирования ускоряет ход, но увеличивает удар при конце хода; для задач с динамической отдачей предпочтительны регулируемые демпферы.
- Для условий с боковыми нагрузками применяйте внешние направляющие или модульные направляющие втулки, иначе шток и уплотнения быстро износятся.
Лайфхак: для снижения времени цикла установите клапан быстрого выхлопа на подачу/слив перед цилиндром — это уменьшит сопротивление выхлопа и ускорит ход.
Частая ошибка: приобретают компактный цилиндр ISO 6432 для приложений с боковой нагрузкой — без внешней направляющей это приводит к перекосу штока и раннему выходу из строя уплотнений.
Кому не подходит
- Системам с существенными боковыми нагрузками — без внешней направляющей.
- Агрессивной среде и высокой коррозионной нагрузке — алюминиевые исполнения без защитного покрытия.
- Задачам с требованием высокой ремонтопригодности при завальцованных крышках цилиндров.
3 кейса из практики
- Заменили старый нестандартный мини‑цилиндр на ISO 6432 20×10 — крепеж и монтаж остались прежними, время переналадки сократилось на 2 часа.
- Для упаковочной линии подобрали диаметр 20 мм по расчету усилия при 6 бар, что позволило сократить расход воздуха на 15% при сохранении требуемой силы сжатия.
- Установили магнит в поршне и стандартные индуктивные датчики — получили контролируемые позиции с погрешностью
Сопутствующие товары: дроссели регулировки скорости, монтажные фланцы и датчики положения (индуктивные/герконовые) — чаще всего приобретаются вместе с цилиндрами.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)^2, затем усилие F = p·S при рабочем давлении p; выберите диаметр, дающий необходимое F с запасом.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, при соблюдении одного стандарта (например ISO 6432) габариты и расположение крепежа обычно совпадают, что позволяет заменить цилиндр без переделок.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируемо и гасят энергию за счет сжатого воздуха через каналы, упругое — фиксированные эластичные элементы, дающие жесткое смягчение удара.
Как отрегулировать пневматическое демпфирование?
Измените пропускную способность демпфирующего канала или положением регулирующего винта/дросселя на цилиндре до получения требуемого замедления в конце хода.
Какие монтажные принадлежности и защита штока используются с цилиндрами?
Используют фланцы, лапы, монтажные скобы, вилки на шток и фитинги; для защиты штока применяют скребки, гофрованные чехлы или направляющие для предотвращения попадания грязи.
Автор
Антон Бобров
Характеристики PM-020-RSNA-0010
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M8
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 6432
- M22x1.5
- 8 мм
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 6432
- Pemaks PM
