Описание PM-020-RSNA-0050
Назначение и принцип работы

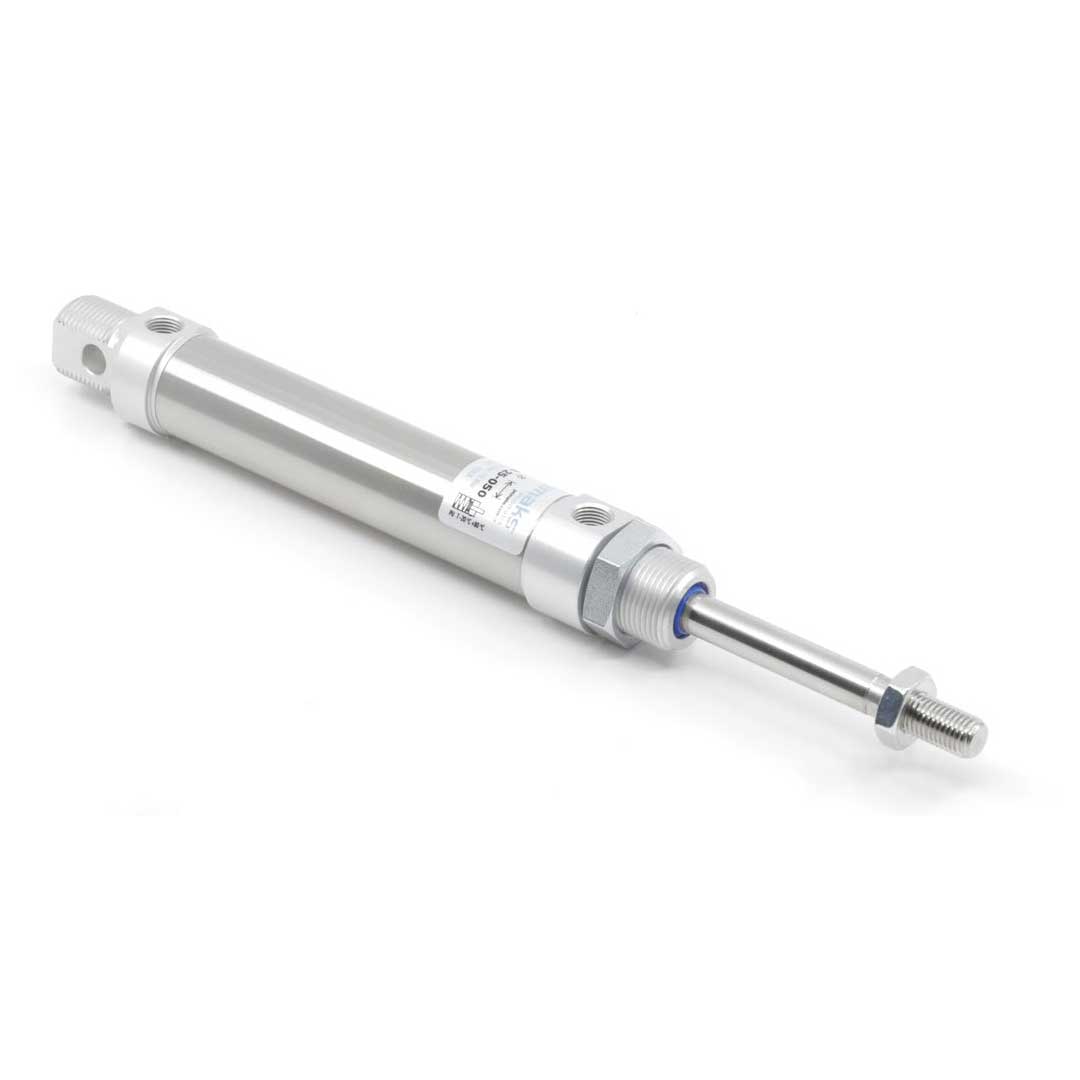

Односторонний пневмоцилиндр ISO 6432 с поршнем Ø20 мм и ходом 50 мм предназначен для быстрого линейного перемещения в узких монтажных условиях: индексирование, захват, позиционирование небольших элементов. Работает от сжатого воздуха (G1/8), одностороннее действие — шток выдвинут при подаче давления; возврат осуществляется встроенной пружиной. Встроенный магнит обеспечивает совместимость с бесконтактными датчиками положения для управления ходом и синхронизации.
Ключевые особенности конструкции
Корпус с завальцованными алюминиевыми крышками (неразборный) и полиуретановыми уплотнениями, демпфирование — упругие элементы. Шток односторонний с наружной резьбой M8, крепежная резьба корпуса M22x1.5, задняя крышка с цилиндрическим шарниром (ось Ø8 мм, ширина 16 мм). Рабочие параметры: давление 0.2–10 бар, температура среды −20…+80 °C. Возможна эксплуатация с заводской смазкой или эксплуатационная постоянная смазка по инструкции Pemaks.
Экспертные рекомендации по применению
Перед монтажом обеспечить фильтрацию воздуха и диапазон 0.2–10 бар; при использовании смазки предусмотреть постоянную подачу после введения. Не разбирать завальцованные крышки — потеря работоспособности и гарантии. Для датчиков применять бесконтактные сенсоры, учитывая полярность магнита; уплотнения полиуретан чувствительны к агрессивным средам. Избегать ударных нагрузок и превышения максимального давления.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 20 мм | Определяет максимальное теоретическое усилие при заданном давлении (см. калькулятор F = p·S). |
| Ход штока | 50 мм | Рабочий вылет штока — важно при расчёте диапазона перемещений и установки датчиков. |
| Стандарт | ISO 6432 | Стандартизованные размеры и крепления обеспечивают взаимозаменяемость между производителями. |
| Тип действия | Одностороннего действия | Работает на выдвижение/втягивание под действием воздуха и пружины в обратном ходе. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня S и умножьте на рабочее давление p (F = p·S), учитывайте запас на трение и динамические нагрузки.
- Если нужен контроль позиции — выбирайте исполнение с магнитом на поршне; без магнита герконовые/индуктивные датчики не сработают.
- При наличии боковых/поперечных нагрузок используйте внешние направляющие или моноблочные направляющие версии, иначе срок службы уплотнений резко снизится.
- Отсутствие пневмодемпфирования ускоряет движение, но увеличивает ударные нагрузки — для высоких скоростей ставьте регулируемые дроссели и демпфирование на корпусе.
Лайфхак: для быстрой реакции и снижения задержек на больших длинах трубопровода ставьте клапан быстрого выхлопа у цилиндра и регулируемые дроссели на подачах.
Частая ошибка: выбирают компактный ISO‑цилиндр без учета боковых нагрузок и затем жалуются на быстрый износ уплотнений и задевание штока.
Кому не подходит
- При значительных боковых силах — компактные круглые цилиндры без направляющих.
- При агрессивной среде — алюминиевый корпус без антикоррозионной обработки; лучше нержавеющие исполнения.
- Если требуется ремонтопригодность с частой разборкой — цилиндры с завальцованными крышками затрудняют обслуживание.
Практические кейсы
- Заменили устаревший цилиндр нестандартных размеров на ISO 6432 20×50 — крепления совпали, потребовалось лишь заменить фитинги, время простоя сократилось на 2 дня.
- Для ускорения штока установили клапан быстрого выхлопа и перенастроили дроссели — цикл сократился на 30% без перегрузки механизмов.
- Подобрали диаметр поршня по требуемому усилию: при рабочем давлении 6 бар и нагрузке 120 Н рассчитали, что 20 мм даёт достаточный запас по усилию.
Сопутствующие товары: дроссели, фитинги, датчики положения, монтажные лапы/фланцы, защитные гофры и скребки для штока.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(d/2)² и умножьте на рабочее давление p: F = p·S; учитывайте единицы (мм, бар) и перевод давления в Н/мм² (1 бар ≈ 0,1 Н/мм²).
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры по одному стандарту (например, ISO 6432) имеют совместимые размеры и крепления, что обычно позволяет заменить без переделки монтажных отверстий.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется давлением и дросселированием воздуха в пазах корпуса, даёт плавную остановку; упругое демпфирование — резиновые/пластиковые элементы, поглощают энергию жестче и менее настраиваемы.
Как отрегулировать пневматическое демпфирование?
Открутите/затяните регулировочные винты демпфирования на корпусе для изменения проходного сечения — делайте регулировку при установленном рабочем давлении и проверяйте ход на полной длине.
Какие монтажные принадлежности и защита штока обычно используются?
Используют монтажные лапы/фланцы, вилки на шток, дроссели и фитинги; для защиты штока — скребки, гофры или направляющие для предотвращения попадания грязи.
Автор
Антон Бобров
Характеристики PM-020-RSNA-0050
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M8
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 6432
- M22x1.5
- 8 мм
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 6432
- Pemaks PM
