Описание PM-025-RSNA-0025
Назначение и принцип работы

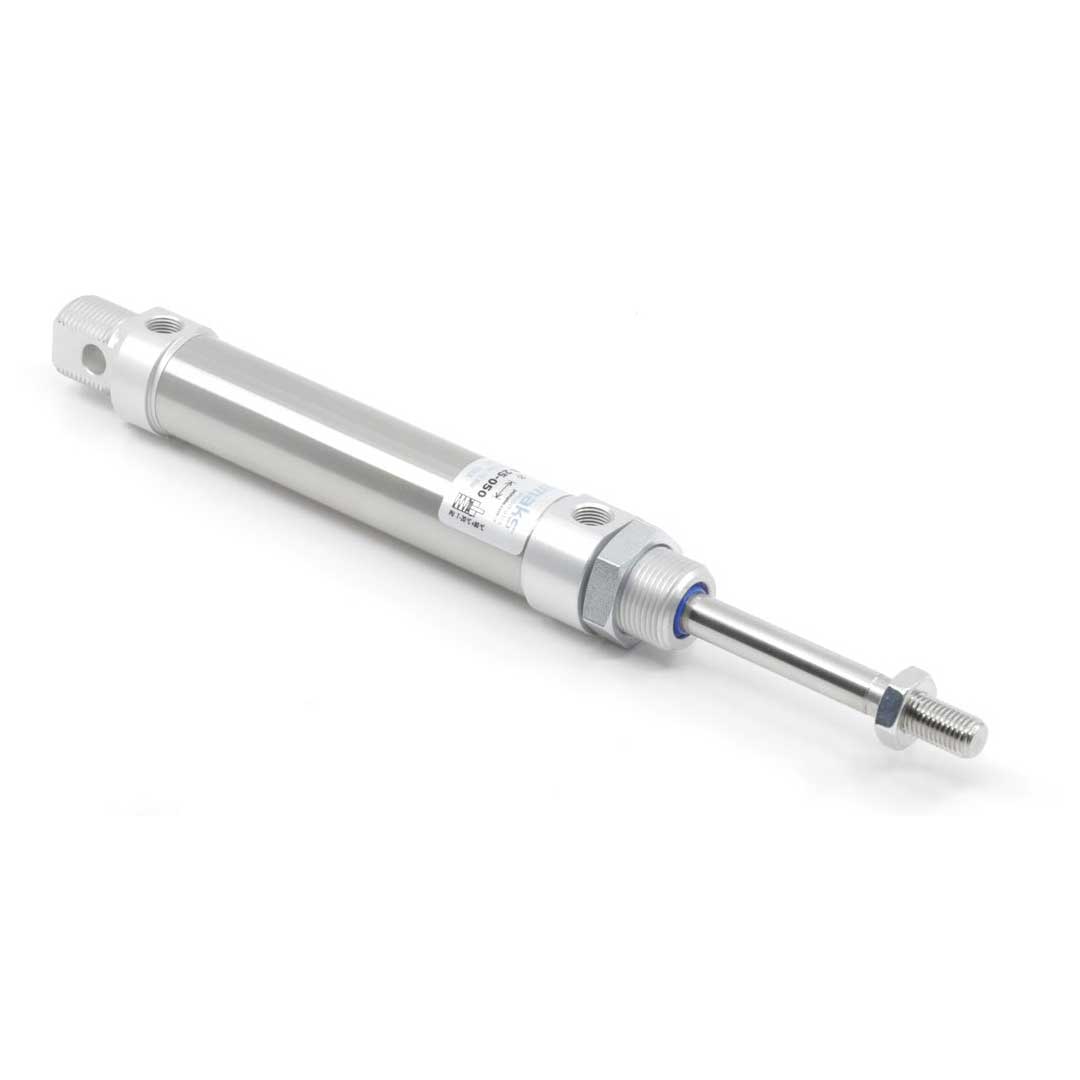

Компактный пневмоцилиндр диаметром поршня 25 мм и ходом 25 мм предназначен для точных линейных перемещений в автоматике, упаковке, сборочных и позиционирующих механизмах. По стандарту ISO 6432 обеспечивает лёгкую интеграцию в модульные системы. Исполнение одностороннего действия (шток выдвинут в исходном положении) реализует выдвижение под действием пружины и возвращение штока при подаче сжатого воздуха на патрубок G1/8; шток с наружной резьбой M10x1.25 упрощает установку исполнительных органов и шарниров диаметром оси 8 мм, шириной 16 мм. Наличие магнита в поршне позволяет подключать индуктивные датчики положения для контроля хода.
Ключевые особенности конструкции
Корпус с завальцованными крышками (неразборный, неремонтопригодный) выполнен из алюминия, что снижает массу при сохранении жёсткости. Уплотнения из полиуретана обеспечивают герметичность при рабочем давлении 0,2–10 бар и рабочей температуре −20…+80 °C. Демпфирование осуществляется упругими элементами демпфирования для смягчения удара на конце хода. Крепёжная резьба M22x1.5 и задняя крышка с цилиндрическим шарниром упрощают монтаж в машинах с качающимися соединениями. Допускается работа со смазкой, при её использовании требуется последующая постоянная смазка для сохранения срока службы.
Экспертные рекомендации по применению
При подборе учитывайте граничные 10 бар и температуру −20…+80 °C, для длительной службы рекомендуются фильтр и регулятор перед подачей на G1/8. Монтаж — с центрированием оси шарнира; не допускать боковых усилий на шток M10x1.25 и убедиться в правильной посадке M22x1.5. Для сигнализации положения используйте бесконтактные датчики, совместимые с магнитом поршня. Избегайте абразивных загрязнений и резких перепадов давления; при применении смазки установите систему постоянной подачи масла согласно рекомендациям по смазке оборудования.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 25 мм | Определяет силу при заданном давлении (см. формулу F = p·S). |
| Ход штока | 25 мм | Максимальное выдвижение штока при рабочем цикле. |
| Стандарт | ISO 6432 | Габариты и крепления соответствуют стандарту для быстрой замены. |
| Тип действия | одностороннего действия | Возврат осуществляется встроенной пружиной или внешней нагрузкой. |
| Исполнение штока | односторонний шток | Шток выведен с одной стороны корпуса. |
Советы специалистов
- Подбирайте диаметр поршня исходя из требуемой силы: рассчитайте площадь S и используйте F = p·S при рабочих давление в вашей системе.
- Если требуется точное позиционирование — выбирайте цилиндр с магнитом на поршне или предусмотрите индуктивные/герконовые датчики по стандартным посадочным местам.
- Отсутствие пневмодемпфирования ускоряет циклы, но увеличивает ударные нагрузки; для частых циклов используйте пневмодемпфирование или упругие демпферы.
- При боковых нагрузках устанавливайте внешние направляющие или подбирайте цилиндр с направляющей конструкцией, чтобы избежать износа и перекоса штока.
Лайфхак: для быстрого снижения времени цикла устанавливайте клапан быстрого выхлопа и регулируемые дроссели на линию возврата.
Частая ошибка: покупают компактный ISO-цилиндр для приложений с боковой нагрузкой — без направляющих это приводит к раннему выходу из строя уплотнений и штока.
Кому не подходит:
- При интенсивной боковой нагрузке — компактные круглые цилиндры без направляющих.
- В агрессивной среде — алюминиевые исполнения без покрытия или нержавеющей стали.
- Если требуется высокая ремонтопригодность — штоковые цилиндры с несъёмными завальцованными крышками.
- Заменили нестандартизованный цилиндр на ISO 6432 25×25 мм — крепеж и отверстия совпали, переналадка станка не потребовалась.
- Подобрали диаметр 25 мм по требованию усилия 300 Н при 6 бар, используя формулу и таблицу давлений/площадей.
- Установили внешнюю направляющую при боковой нагрузке 80 Н, продлив ресурс уплотнений на 3 раза.
Сопутствующие товары: дроссели регулировки скорости, фитинги и монтажные фланцы, датчики положения и монтажные лапы.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)² и используйте F = p·S при рабочем давлении p; учтите КПД и потери на трение.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры по одному стандарту (например, ISO 6432) имеют взаимозаменяемые размеры креплений и упоров, если указан тот же подстандарт и длина.
Чем отличается пневматическое демпфирование от упругого?
Пневмодемпфирование регулируется потоком воздуха и позволяет тонкую настройку скорости и мягкости хода; упругие демпферы — ненастраиваемые, компактные, гасит удар механически.
Как отрегулировать пневматическое демпфирование?
Регулируйте дроссель на демпфирующем порту, изменяя пропускную способность для достижения желаемой скорости и смягчения удара.
Какие монтажные принадлежности используются с пневмоцилиндрами и когда нужна внешняя направляющая?
Часто используют фланцы, лапы, монтажные пластины, фитинги и датчики положения; внешняя направляющая требуется при боковых нагрузках или высоких моментах на шток.
Автор
Антон Бобров
Характеристики PM-025-RSNA-0025
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10x1.25
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 6432
- M22x1.5
- 8 мм
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 6432
- Pemaks PM
