Описание PM-025-SNA-0025
Назначение и принцип работы

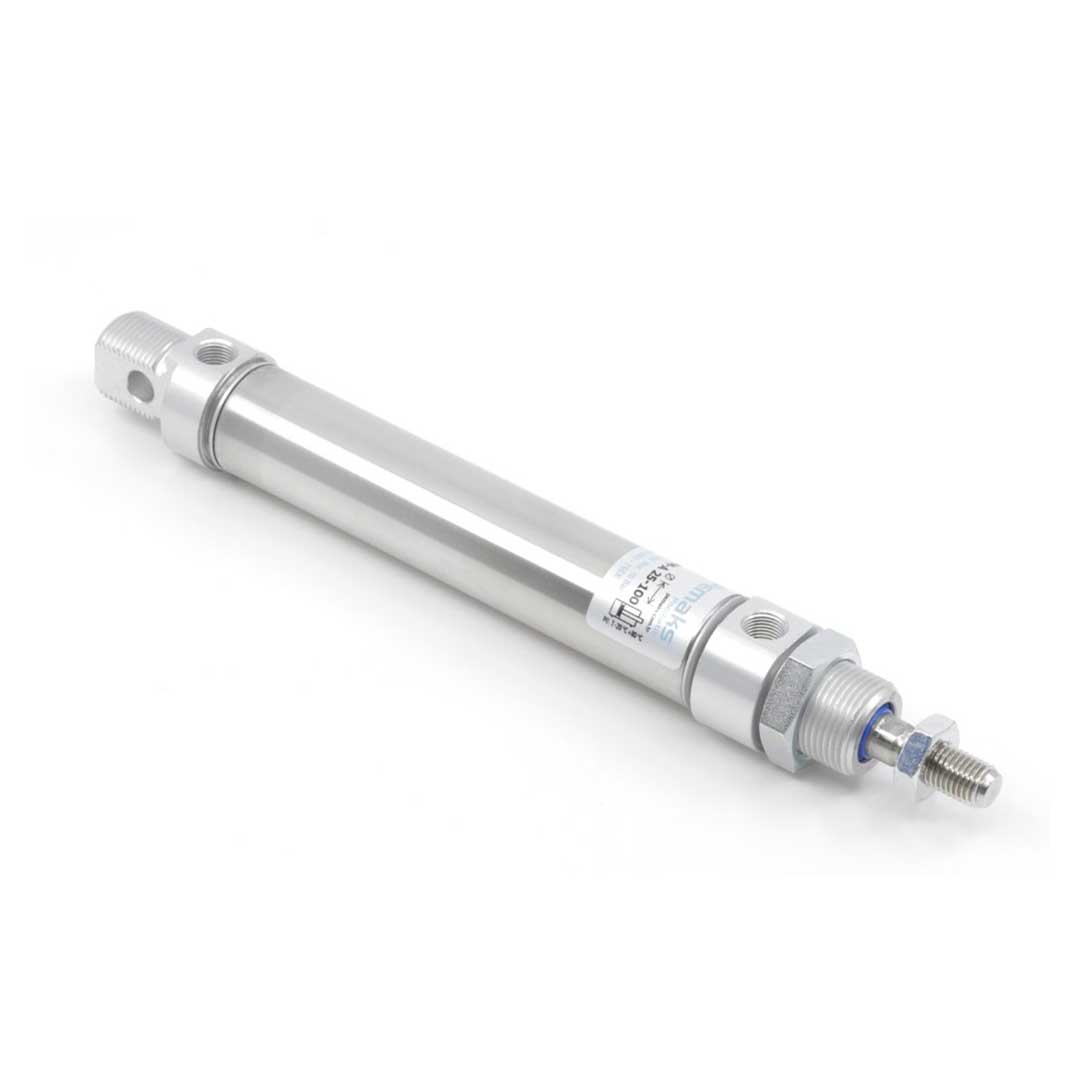

Компактный пневмоцилиндр Pemaks по стандарту ISO 6432 с диаметром поршня 25 мм и ходом 25 мм предназначен для позиционирования, прижимов и простых перемещений в автоматике и сборочных линиях. Двустороннее действие обеспечивает управляемое перемещение при подаче сжатого воздуха в одну или другую полость; односторонний шток с наружной резьбой M10x1.25 передаёт усилие прямого хода до 266 Н при давлении 6 бар, теоретическое усилие обратного хода — около 219 Н. Демпфирование реализовано упругими элементами, встроенный магнит позволяет устанавливать бесконтактные датчики положения.
Ключевые особенности конструкции
Корпус и шток выполнены из нержавеющей стали, крышки — алюминиевые, уплотнения — полиуретановые, что обеспечивает стойкость к коррозии и срок службы при стандартных промышленных средах. Конструкция с завальцованными крышками — неразборная, неремонтопригодная. Подключение воздуха G1/8, монтажная резьба M22x1.5 и задняя крышка с цилиндрическим шарниром (ось 8 мм, ширина 16 мм) упрощают интеграцию. Рабочее давление 0.2–10 бар, рабочая температура −20…+80 °C; возможна работа со смазкой, при применении смазки требуется последующая постоянная смазка уплотнений.
Экспертные рекомендации по применению
Подбирайте привод по требуемому усилию с запасом, не превышайте 10 бар. Обеспечьте фильтрацию и регуляцию воздуха, при необходимости — точечную смазку перед монтажом и постоянную при эксплуатации со смазкой. Избегайте боковых нагрузок на шток и перекосов при установке на шарниры; используйте ось 8 мм и ширину 16 мм для расчёта креплений. Не пытайтесь ремонтировать циллиндр с завальцованными крышками — при выходе из строя заменяйте блок. Применяйте магнитные датчики, совместимые с профилем ISO 6432, для надёжного контроля положения.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 25 мм | От диаметра зависит создаваемое усилие при заданном давлении. |
| Ход штока | 25 мм | Максимальное перемещение штока при полном выдвижении. |
| Стандарт | ISO 6432 | Стандартизованные габариты и крепления для взаимозаменяемости. |
| Тип действия | Двустороннего действия | Приводит в движение шток при подаче воздуха с обеих сторон. |
Советы специалистов
Экспертные рекомендации
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и умножьте на рабочее давление.
- Если важна точная фиксация позиции — выбирайте цилиндр с магнитом на поршне для датчиков положения.
- Пневматическое демпфирование гасит энергию удара в конце хода; при высоких скоростях предпочтительно настраиваемое демпфирование.
- Материал штока и корпуса выбирайте с учётом среды: для агрессивной среды — нержавеющие материалы или защитные покрытия.
- При необходимости взаимозаменяемости используйте цилиндры по стандарту ISO 6432 — крепёжные и габаритные размеры совпадают.
Лайфхак: для ускорения возврата и снижения инерции применяйте клапан быстрого выхлопа на линии выхода воздуха.
Практический приём: настройте пневматическое демпфирование уменьшением расхода через регулируемый дроссель в поршневой камере до получения требуемого замедления без блокировки хода.
Частая ошибка: установка цилиндра без направляющих при значительных боковых нагрузках — быстрый износ уплотнений и перекос штока.
Кому не подходит
- Системам с большими боковыми нагрузками без внешней направляющей.
- Агрессивным средам при отсутствии коррозионно-устойчивых материалов.
- Приложениям, требующим простой ремонтопригодности при завальцованных корпусах.
3 практических кейса
- Заменили старый цилиндр на ISO 6432 с диаметром 25 мм — не потребовалась переделка крепежей, сократили время монтажа на 70%.
- При подборе усилия выбрали диаметр поршня исходя из F = p·S и при 6 бар обеспечили требуемые 300 Н без изменения системы подачи воздуха.
- Установили магнитный вариант для датчиков положения — интеграция с контроллером заняла 1 рабочий день, устранив необходимость внешних концевых выключателей.
Сопутствующие товары: дроссели для настройки демпфирования, фитинги и монтажные фланцы; датчики положения (герконы/бесконтактные) и монтажные лапы.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте усилие по формуле F = p·S, где p — давление в бар (конвертируйте в Н/мм²), S — площадь поршня; выберите диаметр, дающий запас прочности.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры стандарта ISO 6432 взаимозаменяемы по габаритам креплений и отверстиям, если выбран тот же тип исполнения и размеры.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется через вентиляцию/дросселирование воздуха и позволяет плавно гасить энергию, упругие элементы дают фиксированное гашение за счёт пружин или резиновых аморбов.
Как отрегулировать пневматическое демпфирование?
Установите регулируемый дроссель на камеру демпфирования и постепенно уменьшайте/увеличивайте пропуск воздуха до получения требуемой скорости и мягкой остановки.
Какие монтажные принадлежности и как защитить шток от грязи?
Используют монтажные фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофры и внешние направляющие при боковых нагрузках.
Автор
Антон Бобров
Характеристики PM-025-SNA-0025
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10x1.25
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня.
Зависимость линейная, таким образом усилие при давлении, отличном от 6 бар, несложно пересчитать пропорционально.
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня.
Зависимость линейная, таким образом усилие при давлении, отличном от 6 бар, несложно пересчитать пропорционально.
При обратном ходе пневмоцилиндра площадь, на которую давит сжатый воздух, меньше, чем при прямом ходе. Она рассчитывается как площадь поршня минус площадь сечения штока.
- ISO 6432
- M22x1.5
- 8 мм
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
- алюминий
- сталь нержавеющая
- ISO 6432
