Описание PM-025-SNA-0500
Назначение и принцип работы

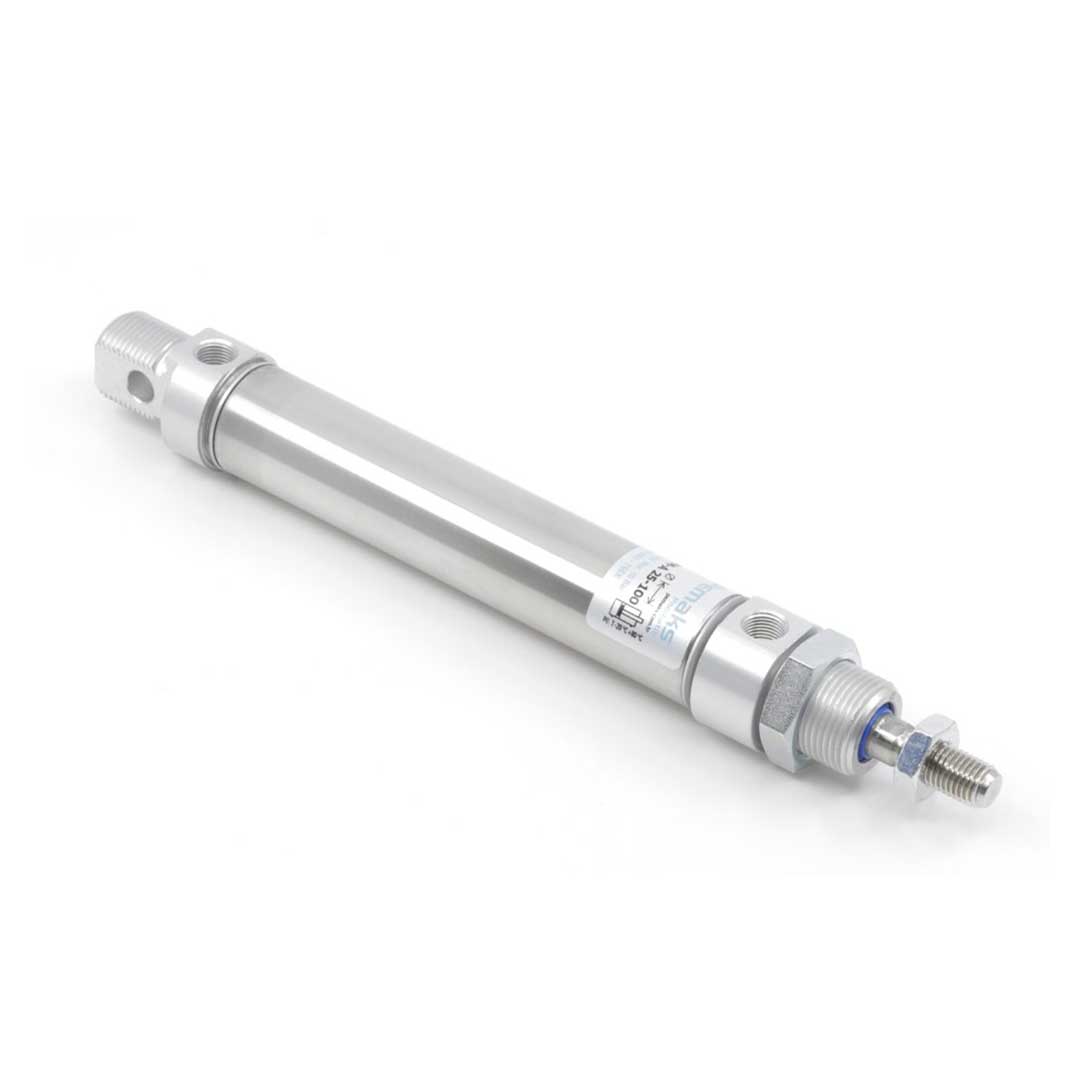

Компактный пневмоцилиндр диаметром поршня 25 мм и ходом 500 мм предназначен для линейных перемещений при позиционировании, зажиме и привода простых исполнительных механизмов в автоматике и станочных узлах. Двустороннее действие с односторонним штоком обеспечивает стабильную подачу усилия при подаче давления на ту или иную полость; при рабочем давлении 6 бар рассчитанные теоретические усилия составляют ≈266 Н при прямом ходе и ≈219 Н при обратном. Демпфирование реализовано упругими элементами, наличие встроенного магнита позволяет устанавливать бесконтактные датчики положения. Подключение к сети — резьбовое G1/8.
Ключевые особенности конструкции
Корпус и шток выполнены из нержавеющей стали, крышки — из алюминия; уплотнения — полиуретан. Конструкция с завальцованными крышками (неразборная) увеличивает компактность, но исключает ремонт на месте — при износе требуется замена агрегата. Шток имеет наружную резьбу M10x1.25, крепёжная резьба корпуса M22x1.5; задняя крышка оснащена цилиндрическим шарниром с осью Ø8 мм и шириной 16 мм для шарнирного монтажа. Рабочая среда — сжатый воздух; допускается эксплуатация со смазкой, при этом требуется последующая постоянная смазка. Диапазон давления 0.2–10 бар, рабочая температура −20…+80 °C. Стандарт ISO 6432 обеспечивает совместимость с портфелем миниатюрных круглых цилиндров.
Экспертные рекомендации по применению
Используйте чистый, фильтрованный воздух; при необходимости смазки обеспечьте её постоянную подачу. Избегайте боковых нагрузок на шток — применять шарнирное крепление Ø8 мм или направляющие для уменьшения бокового момента. Не эксплуатируйте ниже 0.2 бар и выше 10 бар, при температуре за пределами −20…+80 °C возможны деградация уплотнений. При установке соблюдайте правильную ориентацию G1/8 портов и момент затяжки на резьбах M10x1.25/M22x1.5 согласно спецификациям системы; не пытайтесь вскрывать завальцованные крышки — планируйте замену блока при выходе из строя. Для сигнализации хода используйте герконовые или бесконтактные датчики, совместимые с магнитным выведением.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 25 мм | Определяет доступное усилие; выбор по требуемой нагрузке и условиям работы. |
| Ход штока | 500 мм | Максимальная рабочая длина выдвижения штока, учитывать для установки и направляющих. |
| Стандарт | ISO 6432 | Стандартизованные габариты и монтажные точки для взаимозаменяемости. |
| Тип действия | двустороннего действия | Работает на подачу воздуха с обеих сторон поршня для хода вперёд/назад. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию, рассчитывая F = p × S (плотность давления p в бар, площадь S по диаметру).
- Если нужна позиционная обратная связь, выбирайте исполнение с магнитом на поршне или обеспечьте внешние датчики положения.
- При наличии боковых нагрузок используйте внешние направляющие или монтажные фланцы — стандартный ISO 6432 рассчитан на осевые нагрузки.
- Пневматическое демпфирование обеспечивает регулировку скорости и смягчение удара; при отсутствии демпфирования ударные нагрузки передаются на крепления.
- Материал штока и корпуса определяет стойкость к коррозии — для агрессивной среды выбирайте нержавеющие или с защитными покрытиями.
Лайфхак: для увеличения скорости цикла установите клапан быстрого выхлопа на выпускной порт и отрегулируйте дроссели на подаче.
Частая ошибка: ставят цилиндр без магнита и потом не могут реализовать простое герконовое или индуктивное позиционирование.
Кому не подходит
- При значительных боковых нагрузках без внешних направляющих — компактные цилиндры ISO 6432 не годятся.
- Для агрессивных сред без нержавеющего исполнения — алюминиевые корпуса быстро деградируют.
- Если нужна высокая ремонтопригодность с разборными крышками — цилиндры с неразборными завальцованными крышками не подходят.
Практические кейсы
- Заменили цилиндр нестандартного исполнения на ISO 6432 диаметром 25 мм и ходом 500 мм — сохранили крепежи и сократили время простоя на 2 дня благодаря совместимости креплений.
- Для автоматической подачи выбрали двусторонний цилиндр 25 мм, рассчитали усилие по требованию 120 Н при 6 бар и подобрали дроссели для плавного хода.
- Установили внешний направляющий элемент при боковых нагрузках 50 Н, что увеличило ресурс уплотнений в 3 раза по сравнению с применением только цилиндра.
Сопутствующие товары: дроссели (регулирующие скорость), монтажные фланцы и лапы, датчики положения и фитинги для подключения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Расчёт по формуле F = p × S, где p — давление в бар (перевести в Н/мм²), S — площадь поршня по диаметру; для 25 мм площадь ~490,9 мм².
Можно ли заменить цилиндр одного стандарта другим без переделки крепежей?
Если оба изделия одного стандарта (например, ISO 6432), то чаще всего да — габариты и точки крепления совпадают; проверяйте конкретные размеры монтажа.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется (дроссели, регулируемые камеры) и гасит энергию за счёт воздуха; упругие элементы демпфируют за счёт пружин/эластомеров и имеют фиксированную жёсткость.
Как отрегулировать пневматическое демпфирование?
Регулируйте скорость и амортизацию сменой положения дросселей и регулировочных винтов на торцах демпфера до достижения требуемого замедления без ударов.
Какие монтажные принадлежности и защита штока используются с пневмоцилиндрами?
Часто используются монтажные фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофры и пыльники, а при боковых нагрузках — внешние направляющие.
Автор
Антон Бобров
Характеристики PM-025-SNA-0500
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.

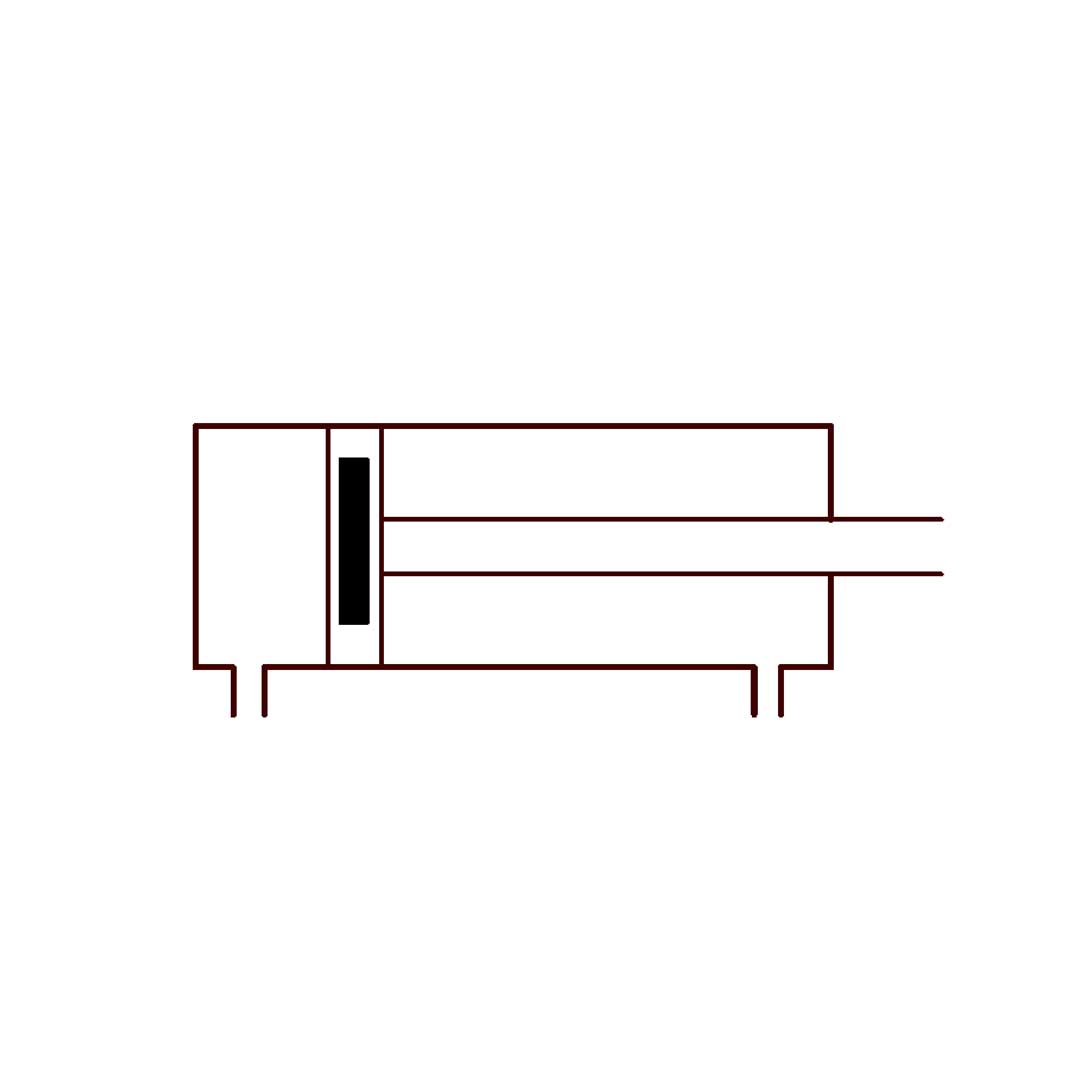

Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10x1.25
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня.
Зависимость линейная, таким образом усилие при давлении, отличном от 6 бар, несложно пересчитать пропорционально.
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня.
Зависимость линейная, таким образом усилие при давлении, отличном от 6 бар, несложно пересчитать пропорционально.
При обратном ходе пневмоцилиндра площадь, на которую давит сжатый воздух, меньше, чем при прямом ходе. Она рассчитывается как площадь поршня минус площадь сечения штока.
- ISO 6432
- M22x1.5
- 8 мм
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
- алюминий
- сталь нержавеющая
- ISO 6432
- Pemaks PM
