Описание PM-025-DNA-0025
Назначение и принцип работы

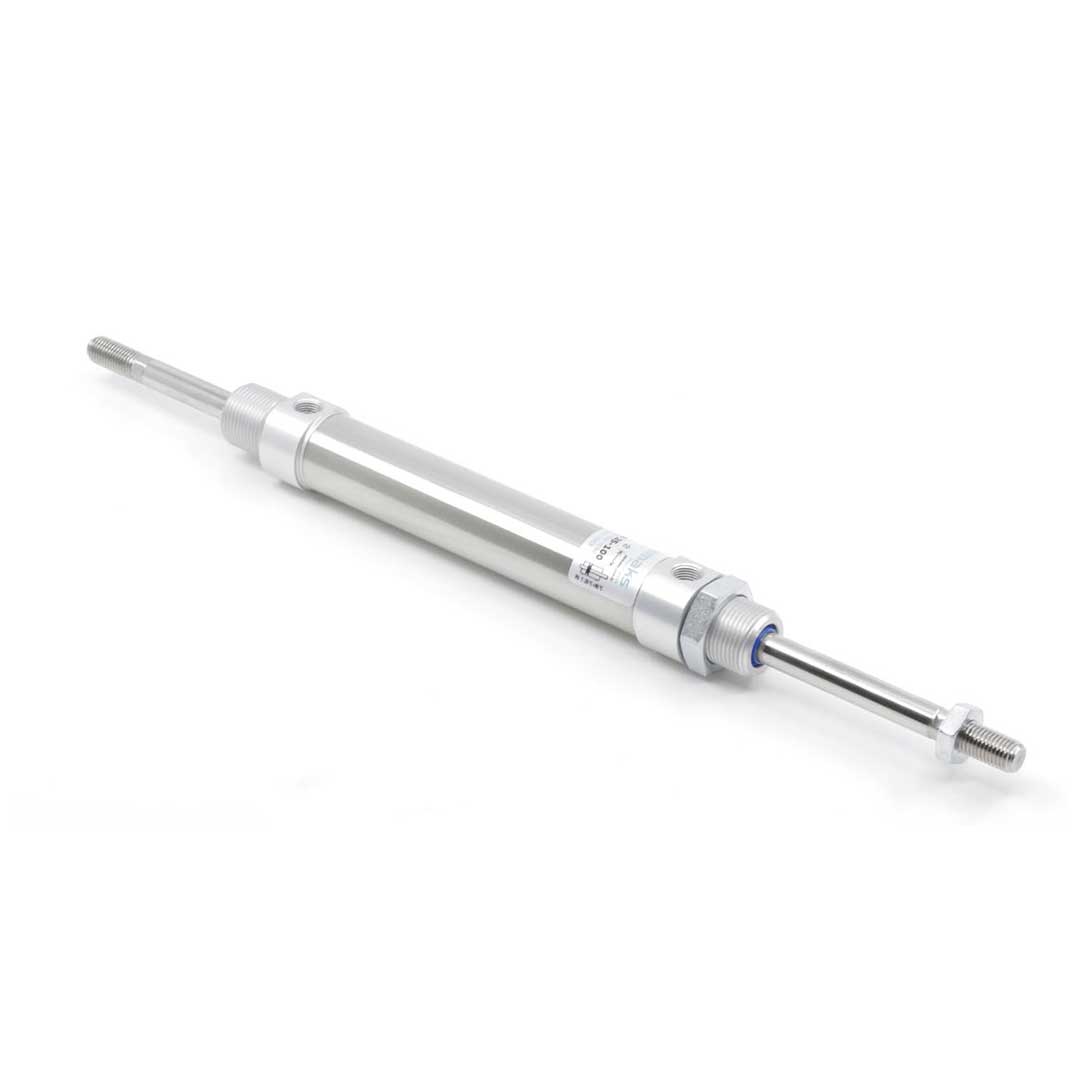

Компактный пневмоцилиндр ISO 6432 с диаметром поршня 25 мм и ходом 25 мм предназначен для линейного перемещения и позиционирования в узких монтажных зонах: захваты, малогабаритные механизмы, дозирующие и индексирующие устройства. Двустороннего действия и с двусторонним штоком (наружная резьба M10x1.25 на обоих концах) обеспечивает одинаковую силу и скорость в обоих направлениях. Поскольку поршень оснащён магнитом, возможна интеграция безконтактных датчиков положения (reed/Hall), что упрощает автоматизацию. Работает от сжатого воздуха при давлении 0.2–10 бар, при температурах от −20 до +80 °C.
Ключевые особенности конструкции
Корпус и крышки из алюминия, конструкция с завальцованными крышками (неразборная) снижает габариты и массу, но исключает ремонт на месте. Уплотнения из полиуретана обеспечивают износ и герметичность при стандартных эксплуатационных условиях; демпфирование реализовано упругими элементами. Подключение воздушной магистрали — G1/8, задняя крышка — резьбовая, для крепления предусмотрена резьба M22x1.5. Допускается эксплуатация со смазкой, но после применения смазки требуется её постоянное поддержание.
Экспертные рекомендации по применению
Для длительной работы соблюдайте диапазон 0.2–10 бар и температуру −20…+80 °C, фильтрацию и осушку воздуха (микронный фильтр, 40–50 мкм) и периодическую подачу смазки при её использовании. Избегайте боковых нагрузок — при перпендикулярных усилиях используйте направляющие или подшипники, учитывая малый диаметр 25 мм. Для датчиков выбирайте герметичные магнитные или Холл-элементы, устанавливайте по винтовой резьбе M10x1.25 с моментом затяжки согласно рекомендациям производителя. Не пытайтесь ремонтировать завальцованные крышки — заменяйте агрегат целиком.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 25 мм | Определяет возможное усилие цилиндра при заданном давлении (см. формулу F = p·S). |
| Ход | 25 мм | Максимальное рабочее перемещение штока; влияет на выбор монтажных ограничителей. |
| Тип действия | двустороннего действия | Цилиндр управляется подачей воздуха с обеих сторон для выдвижения и втягивания. |
| Исполнение штока | двусторонний шток | Шток выступает с обеих сторон корпуса, удобно для симметричных приводов и сквозного крепления. |
| Стандарт | ISO 6432 | Стандартизованные габариты и монтажные точки для совместимости с аналогами. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте F = p · S и выберите диаметр с запасом по нагрузке и трению.
- Если требуется точный контроль позиционирования — выбирайте цилиндр с магнитом в поршне или готовьте место под датчики положения.
- При частых ударах обратите внимание на пневматическое демпфирование; упругие демпферы подходят для мягкой посадки при невысоких скоростях.
- Для приложений с боковыми нагрузками применяйте внешние направляющие или комбинируйте цилиндр с линейными подшипниками.
- Материал штока и корпуса важен: для агрессивной среды предпочтительна нержавеющая конструкция или покрытие штока.
Лайфхак: чтобы ускорить реакцию цилиндра и снизить пульсации при длинных линиях, установите клапан быстрого выхлопа вблизи потребителя.
Частая ошибка: покупают цилиндр без магнита и пытаются поставить герконовые датчики — положение невозможно контролировать без доработки поршня или установки индуктивных датчиков.
Кому не подходит
- При значительных боковых нагрузках — компактный круглого сечения цилиндр без направляющих.
- В агрессивной среде — алюминиевые корпуса без коррозионной защиты.
- Если требуется простая ремонтопригодность — версии с завальцованными крышками затрудняют обслуживание.
3 практических кейса
- Заменили старый цилиндр на ISO 6432: монтажные отверстия совпали, потребовалось заменить только упоры — сократили простои на 2 дня.
- Подобрали диаметр 25 мм по требуемому усилию 150 Н при 6 бар — расчет по формуле позволил избежать перегрузки механизма.
- При установке датчиков положения установили магнит в поршне и смонтировали индуктивные датчики на корпусе — получили стабильную сигнализацию в циклах 120 циклов/мин.
Сопутствующие товары: дроссели, фитинги, монтажные фланцы, датчики положения (индуктивные/герконовые), вилки на шток.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)^2, затем F = p·S при рабочем давлении p; добавьте запас на трение и динамическую нагрузку.
Можно ли заменить цилиндр одного стандарта на другой без переделки крепежей?
Если оба цилиндра соответствуют одному стандарту (например, ISO 6432), замена обычно возможна без изменения крепежей; разные стандарты могут иметь иные расположения отверстий и выступы.
В чём разница между пневматическим и упругим демпфированием?
Пневматическое демпфирование регулируется давлением/потоком воздуха и даёт плавную адаптивную посадку; упругие элементы демпфируют механически и проще, но менее настраиваемы и изнашиваются быстрее.
Как отрегулировать пневматическое демпфирование?
Регулируют через дроссельные отверстия в крышках или внешние регулируемые демпфирующие клапаны, подбирая пропуск воздуха для нужной скорости и мягкости удара.
Какие монтажные принадлежности обычно используются с пневмоцилиндрами и как защитить шток от загрязнений?
Часто нужны фланцы, лапы, монтажные пластины, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофрошланги или пыльники, а при боковых нагрузках — внешние направляющие.
Автор
Антон Бобров
Характеристики PM-025-DNA-0025
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10x1.25
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 6432
- M22x1.5
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 6432
- Pemaks PM
