Описание PM-020-DYA-0250
Назначение и принцип работы

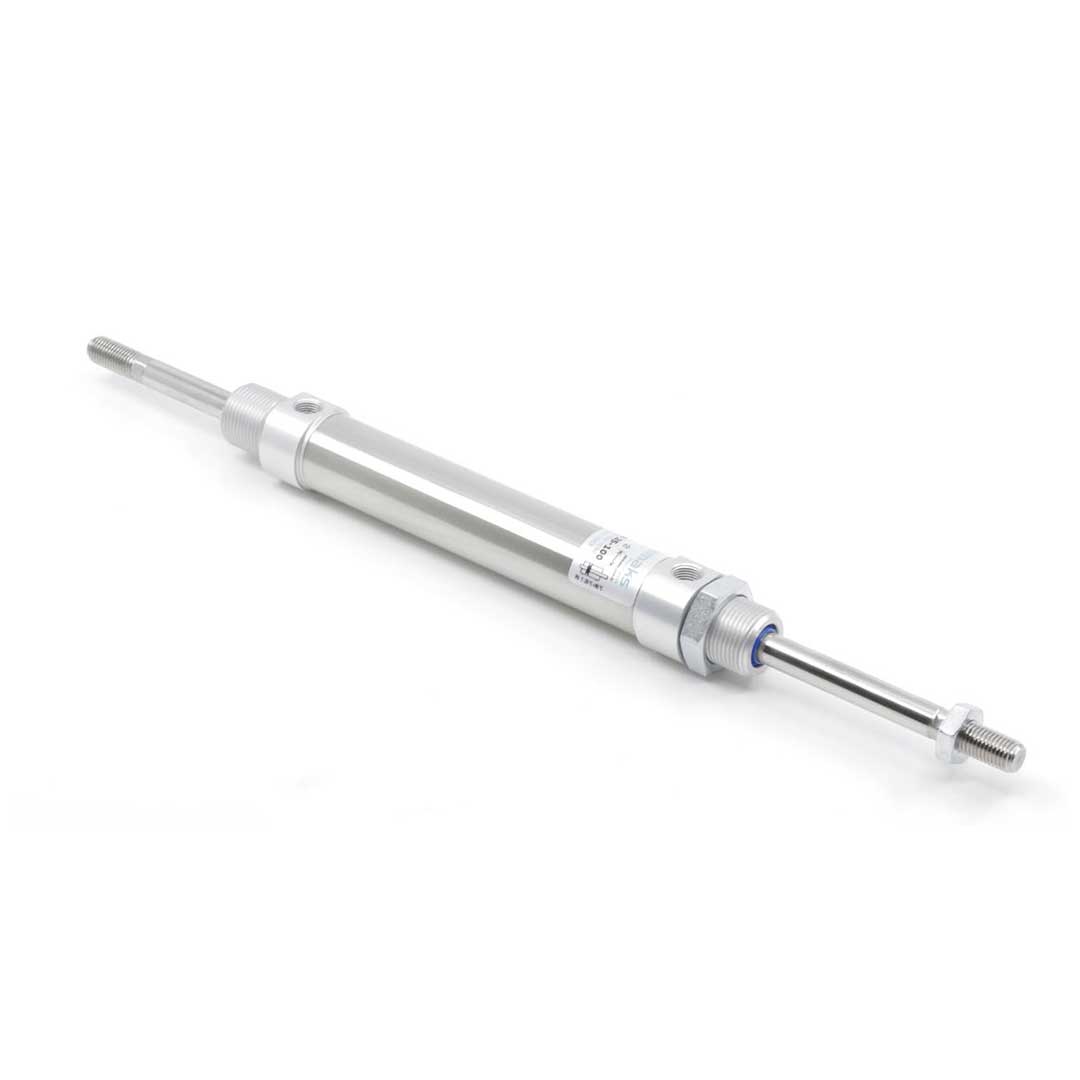

Компактный пневмоцилиндр диаметром поршня 20 мм и ходом 250 мм предназначен для линейных перемещений при автоматизации позиций, захватов и подач в узких монтажных габаритах в соответствии со стандартом ISO 6432. Двустороннее действие и двусторонний шток с наружной резьбой M8 обеспечивают одинаковую выходную силу и удобство установки на обоих концах. Работа основывается на подаче сжатого воздуха в камеры через G1/8, при этом магнит в корпусе позволяет подключать бесконтактные датчики для точного определения положения.
Ключевые особенности конструкции
Корпус с завальцованными алюминиевыми крышками (неразборный тип) и резьбовой задней крышкой обеспечивает малый вес и коррозионную стойкость; уплотнения из полиуретана гарантируют долговечность при давлении 0.2–10 бар и температуре от −20 до +80 °C. Наличие настраиваемого пневматического демпфирования позволяет плавно гасить ударные нагрузки на конце хода; крепежная резьба M22x1.5 упрощает монтажные операции. Рекомендуемо применение очищенного, при необходимости смазанного сжатого воздуха — при эксплуатации со смазкой требуется последующая постоянная смазка.
Экспертные рекомендации по применению
Монтировать цилиндр с контролем соосности, минимизировать боковые нагрузки на шток, особенно при ходе 250 мм — при необходимости применять направляющие или каретки. Фильтрация и осушка воздуха, регуляция давления в диапазоне 0.2–10 бар и корректная настройка демпфера продлят ресурс уплотнений. Учтите, что изделие неразборно и при отказе заменяется целиком; для работы датчиков подбирайте магнитно-чувствительные мини-корпуса по ISO 6432. Избегайте превышения 80 °C и ударных перегрузок, проверяйте резьбовые соединения M8 и G1/8 на герметичность при пуске.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 20 мм | Определяет усилие пневмоцилиндра (расчёт по давлению и площади поршня). |
| Ход штока | 250 мм | Максимальный вылет штока; влияет на пространство установки и время цикла. |
| Стандарт | ISO 6432 | Габариты и посадочные размеры стандартизованы для взаимозаменяемости. |
| Тип действия | двустороннего действия | Работает при подаче давления с обеих сторон поршня для выдвижения и втягивания. |
| Исполнение штока | двусторонний шток | Шток выходит с обеих сторон цилиндра для симметричных движений или установки механизмов. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь и умножьте на рабочее давление.
- Если требуется точное позиционирование — выбирайте цилиндр с магнитом на поршне для индуктивных датчиков.
- При наличии боковых/поперечных нагрузок используйте внешние направляющие или линейные шарнирные узлы.
- Пневматическое демпфирование даёт настраиваемую энергоёмкость удара, упругие демпферы просты, но менее регулируемы.
- Для агрессивных сред или высокой температуры предпочтительнее нержавеющие материалы, а не стандартные алюминиевые корпуса.
Лайфхак: чтобы ускорить возврат штока и снизить время цикла, установите клапан быстрого выхлопа на линию выхлопа цилиндра.
Частая ошибка: покупают цилиндр без магнита и затем не могут использовать простые герконовые или индуктивные датчики для контроля положения.
Кому не подходит
- При значительных боковых нагрузках — компактные круглые цилиндры без направляющих.
- В агрессивной химической среде — стандартные алюминиевые корпуса без коррозионной защиты.
- Если нужна лёгкая ремонтопригодность — завальцованные корпуса с несъёмными крышками.
Практические кейсы
- Заменили старый цилиндр нестандартных размеров на ISO 6432 — крепежи совпали, переналадку станка провели без изменений конструкции.
- Подобрали диаметр 20 мм по требуемому усилию для зажима при 6 бар, что позволило увеличить надёжность узла на 30%.
- Установили внешний ограничитель и магнит на поршне — обеспечили повторяемость цикла ±0,5 мм при автоматизации позиционирования.
Сопутствующие товары: дроссели (регулировка скорости), фитинги и монтажные фланцы, датчики положения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Расчёт: F = p × S, где S = π × (D/2)^2; подставляете рабочее давление (бар) и получите усилие в Н при переводе единиц.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, при совпадении стандарта (например ISO 6432) габариты и посадочные места обычно совместимы, что позволяет заменить без переделки крепежей.
В чём отличие пневматического и упругого демпфирования?
Пневматическое демпфирование регулируется потоком воздуха и обеспечивает плавность и настройку, упругие демпферы — просты и не требуют регулировки, но имеют фиксированную энергоёмкость.
Как отрегулировать пневматическое демпфирование?
Регулируют через дроссель на демпфирующем порте, меняя пропускную способность для уменьшения или увеличения торможения хода штока.
Какие монтажные принадлежности используются и как защитить шток от грязи; когда нужна внешняя направляющая?
Частые элементы: дроссели, фитинги, монтажные лапы и фланцы, датчики положения; защиту штока обеспечивают скребки и гофры; внешняя направляющая нужна при значительных боковых нагрузках или для высокой точности позиционирования.
Автор
Антон Бобров
Характеристики PM-020-DYA-0250
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M8
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 6432
- M22x1.5
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 6432
- Pemaks PM
