Описание PM-025-DYA-0100
Назначение и принцип работы

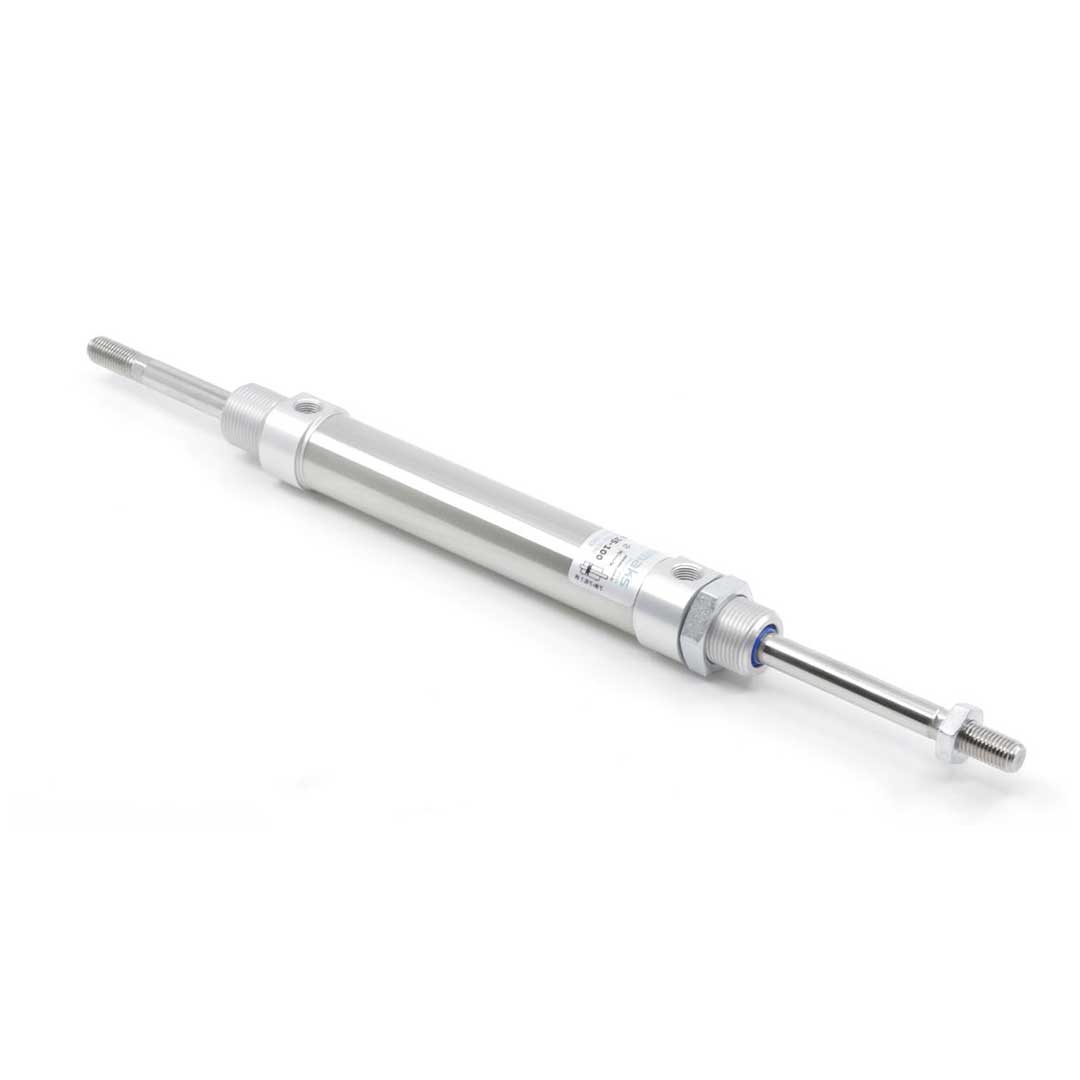

Компактный круглой профильный цилиндр ISO 6432 с диаметром поршня 25 мм и ходом 100 мм предназначен для решений автоматики: позиционирование, легкое перемещение, зажимы и манипуляторы в условиях ограниченного пространства. Двустворчатое двустороннее действие с двусторонним штоком обеспечивает симметричный ход и одинаковую силу в обе стороны; шток с наружной резьбой M10x1.25 позволяет быстро устанавливать монтажные пальцы или захваты. Позиционирование возможно с помощью встроенного магнита для бесконтактных датчиков; рабочая среда — сжатый воздух при давлении 0,2–10 бар.
Ключевые особенности конструкции
Корпус по ISO 6432 выполнен в круглой тонкостенной конфигурации; крышки — алюминиевые, завальцованные (неразборные). Демпфирование — пневматическое, настраиваемое, для точной остановки на ходах. Уплотнения — полиуретановые, совместимы с кратковременной смазкой (при последующей эксплуатации требуется постоянная смазка). Подключение G1/8, задняя крышка — резьбовая, крепежная резьба M22x1.5; эксплуатационная температура −20…+80 °C. Конструкция рассчитана под стандартные промышленные условия, не допускает агрессивных сред.
Экспертные рекомендации по применению
Монтаж ориентируйте на минимизацию боковых нагрузок — используйте направляющие или подшипниковые опоры. Подключите фильтр-регулятор и комплект сенсоров на магнит; при работе со смазкой обеспечьте непрерывную смазку в соответствии с рекомендацией производителя. Не превышайте рабочее давление 10 бар и избегайте цикличных ударных перегрузок: цилиндр не ремонтопригоден из‑за завальцованных крышек. Для долговечности контролируйте чистоту воздуха и избегайте температур ниже −20 °C.
| Параметр | Значение | Примечание |
|---|---|---|
| Диаметр поршня | 25 мм | Определяет усилие цилиндра (см. расчёт по давлению и площади). |
| Ход штока | 100 мм | Длина рабочего хода штока при выдвижении/втягивании. |
| Стандарт | ISO 6432 | Гарантирует совместимость крепёжных и монтажных размеров со стандартными компонентами. |
| Тип действия | двустороннего действия | Работает на выдвижение и втягивание с подачей воздуха с обеих сторон. |
| Исполнение штока | двусторонний шток | Шток выходит с обеих сторон корпуса, удобно для симметричных приводов. |
Советы специалистов
- Подбирайте диаметр по требуемому усилию: рассчитайте площадь поршня S и умножьте на рабочее давление (F = p·S) с запасом 10–20% на трение.
- Если нужно детектирование положения, выбирайте исполнение с магнитом на поршне или дополняйте датчиками совместимыми с ISO 6432.
- Отсутствие пневмодемпфирования увеличивает ударные нагрузки; для точной и тихой работы используйте регулируемые демпферы или внешние демпфирующие элементы.
- При боковых нагрузках на шток устанавливайте внешние направляющие или подбирайте цилиндры с соответствующим исполнением корпуса и штока из нержавеющей стали.
- Стандартные цилиндры (ISO 6432) проще заменить без переделки крепежа, нестандартные требуют проверки посадочных размеров.
Лайфхак: для уменьшения ударов и тонкой подстройки скорости используйте регулируемые пневмодроссели по впуску/выпуску и согласуйте их с демпфированием цилиндра.
Частая ошибка: приобретают компактные цилиндры без магнита и не могут использовать герконовые датчики — заранее проверьте совместимость датчиков с исполнением поршня.
Кому не подходит
- При значительных поперечных нагрузках — компактные ISO 6432 без направляющих.
- В агрессивной среде — алюминиевые цилиндры без коррозионно-устойчивого покрытия.
- Если нужна простая ремонтопригодность — варианты с несъёмными завальцованными крышками сложнее обслуживать.
3 кейса из практики
- Заменили устаревший цилиндр на ISO 6432 25×100 — сохранились монтажные отверстия, потребовалось только сменить фитинги, время простоя
- Подобрали диаметр 25 мм по требуемому усилию при 6 бар, что обеспечило 300–350 Н с учётом трения и дало стабильную работу захвата.
- Установили внешний демпфер и тонко настроили дроссели, скорость подхода снизилась на 40% без изменения общей схемы управления.
Сопутствующие товары: дроссели (регулируемые), фитинги и монтажные лапы; датчики положения и монтажные фланцы.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)², затем усилие F = p·S; подберите диаметр так, чтобы при рабочем давлении было требуемое F с запасом 10–20%.
Можно ли заменить цилиндр по стандарту ISO без переделки крепежей?
Да — при соблюдении стандарта (ISO 6432) монтажные и посадочные размеры совпадают, обычно замена проводится без изменений креплений.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется пропускной способностью воздуха и даёт плавную настройку, упругое демпфирование использует резиновые элементы и обеспечивает фиксированную амортизацию ударов.
Как отрегулировать пневматическое демпфирование?
Регулируют дроссели на патрубках демпфирования и/или изменяют упорную настройку демпферов, добиваясь требуемой скорости и отсутствия ударов в конце хода.
Какие монтажные принадлежности и защиты штока используются с пневмоцилиндрами?
Часто применяют дроссели, фитинги, монтажные лапы/фланцы, вилки на шток; для защиты штока — гофры, скребки и пыльники; при боковой нагрузке — внешние направляющие.
Автор
Антон Бобров
Характеристики PM-025-DYA-0100
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10x1.25
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 6432
- M22x1.5
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 6432
- Pemaks PM
