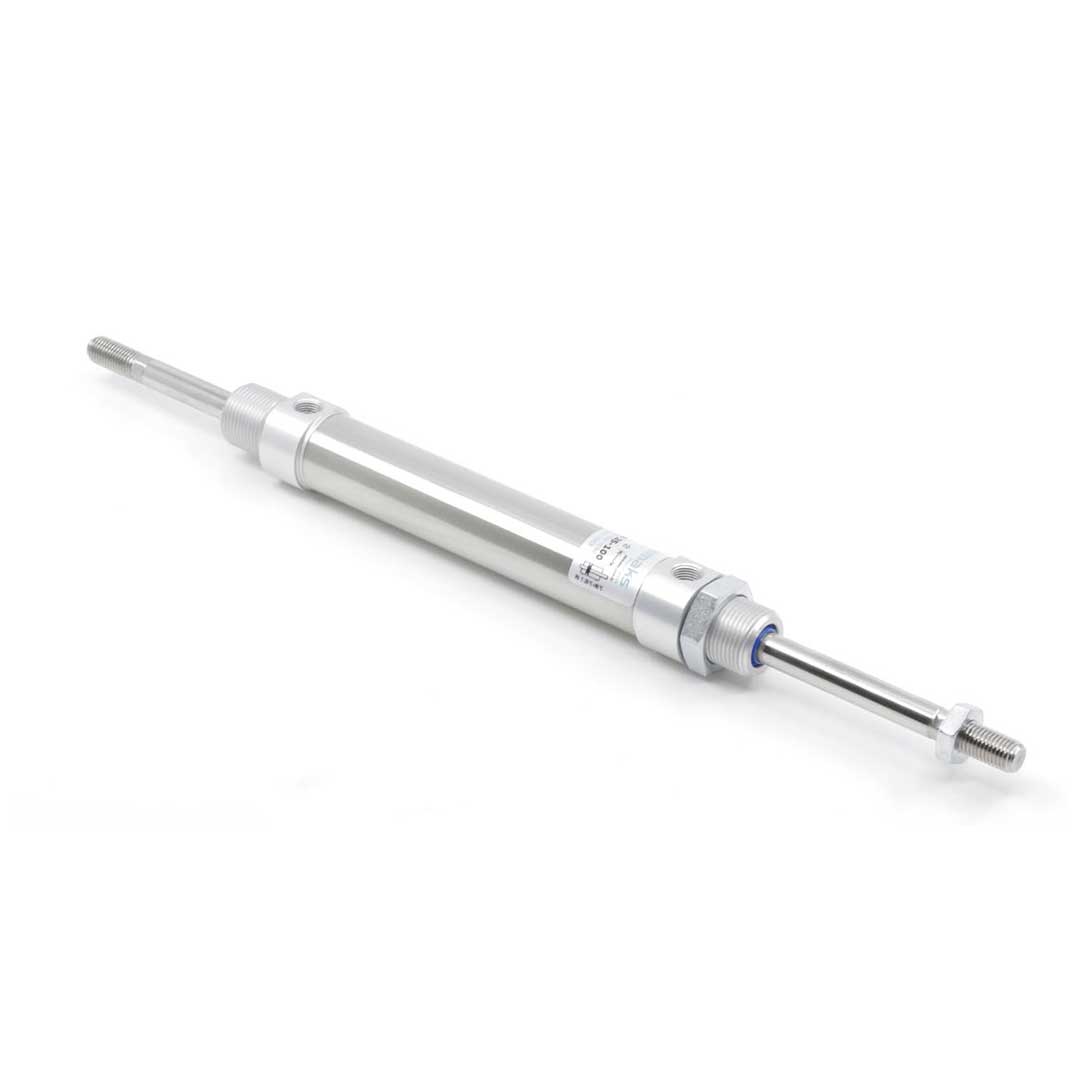

Описание PM-025-DYA-0250
Назначение и принцип работы
Компактный пневмоцилиндр ISO 6432 с диаметром поршня 25 мм и ходом 250 мм предназначен для выполнения линейных операций: позиционирование, толкание, зажимы и возвратно-поступательные механизмы в автоматике и сборке. Двустороннего действия с двусторонним штоком обеспечивает одинаковую силу в обоих направлениях; рабочая среда — сжатый воздух при давлении 0.2–10 бар. Поршень с магнитом позволяет подключать бесконтактные датчики положения (reed/Hall), демпфирование регулируется пневматическими амортизаторами для плавного хода.
Ключевые особенности конструкции
Трубчатый корпус стандарта ISO 6432 в сочетании с завальцованными алюминиевыми крышками делает конструкцию компактной и лёгкой, но неразборной. Шток двухсторонний с наружной резьбой M10x1.25 и торцом под монтаж; задняя крышка — резьбовая, подключение воздуха G1/8, крепёжная резьба M22x1.5. Уплотнения из полиуретана рассчитаны на широкий диапазон температур −20…+80 °C и устойчивы к сжимающей среде; при использовании смазки требуется её постоянное поддержание. Материал крышек — алюминий; демпфирование пневматическое, настраиваемое.
Экспертные рекомендации по применению
Устанавливайте цилиндр с минимальными боковыми нагрузками и осевой фиксацией штока; при длинных ходах (250 мм) обеспечьте направляющую или линейные ножки для уменьшения износа. Используйте фильтр-регулятор и маслёринг на линии, особенно при использовании смазывающего воздуха. Для точной скорости применяйте дроссельные клапаны на линиях штока; не превышайте 10 бар и рабочую температуру. Не пытайтесь разбирать завальцованные крышки — изделие не ремонтопригодно; подбирайте датчики, совместимые с магнитной вставкой поршня.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 25 мм | Определяет усилие; при 6 бар рабочее усилие ≈ 294 Н (F = p × S). |
| Ход штока | 250 мм | Длина рабочего хода штока; влияет на скорость и необходимую длину установки. |
| Стандарт | ISO 6432 | Стандартизованные размеры и крепления для простой замены и монтажа. |
| Тип действия | двустороннего действия | Подача сжатого воздуха с обеих сторон для выдвижения и возврата. |
| Исполнение штока | двусторонний шток | Позволяет одинаковое крепление с обеих сторон и использование в проходных схемах. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию с запасом: рассчитайте F = p × S при рабочем давлении и добавьте запас на трение и потери.
- Если требуется точный контроль положения — выбирайте цилиндр с магнитом для датчиков; без магнита положение контролировать сложнее.
- Пневматическое демпфирование даёт плавную посадку и регулируется давлением/дросселем; упругие элементы проще, но ограничены по энергоёмкости.
- Материал штока и корпуса выбирайте по среде: алюминий — лёгкий и коррозионно-устойчивый в обычных условиях; для агрессивной среды — нержавеющая сталь.
- Стандартизованный цилиндр (ISO 6432) облегчает замену без переделки крепежей и совместим с типовыми монтажными фланцами.
Лайфхак: при необходимости увеличить скорость выдвижения/возврата поставьте клапан быстрого выхлопа на линию управления и тонко настройте дроссели на подаче.
Частая ошибка: установка компактного цилиндра без внешней направляющей при значительных боковых нагрузках — приводит к раннему износу уплотнений и искривлению штока.
Кому не подходит
- Станциям с постоянными боковыми нагрузками — лучше использовать цилиндр с внешней направляющей.
- Агрессивная среда с коррозионными агентами — алюминиевые исполнения не всегда достаточны, требуется нерж.
- Случаям, где требуется частая разборка и ремонт — цельные круглые корпуса с завальцованными крышками хуже ремонтопригодны.
Практические кейсы
- Заменили устаревший цилиндр на ISO 6432 того же диаметра и хода — крепления совпали, времени на переделку нет; простая замена и экономия 40% времени на монтаж.
- Подобрали диаметр 25 мм по требуемому усилию 300 Н при 6 бар — потребовалось увеличить до 32 мм для запаса по трению; исключили проскальзывание в захвате детали.
- Установили магнитный поршень и индуктивные датчики — получили повторяемость позиционирования ±0.5 мм без механических упоров.
Сопутствующие товары: дроссели для регулировки скорости, монтажные фланцы/лапы, датчики положения, фитинги и быстроразъёмные соединения.
FAQ
Как правильно подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S и используйте формулу F = p × S при рабочем давлении p; учтите потери и трение, добавив 10–20% запаса.
Можно ли заменить цилиндр одного стандарта на другой без переделки крепежей?
Только если стандарты совпадают (например ISO 6432 на ISO 6432) — размеры и расположение крепёжных отверстий будут совместимы; при разных стандартах обычно требуется переделка креплений.
В чём разница между пневматическим и упругим демпфированием?
Пневматическое демпфирование регулируется потоком воздуха и даёт плавную, настраиваемую остановку; упругие элементы фиксированы по характеристике и проще технически.
Как отрегулировать пневматическое демпфирование цилиндра?
Меняйте величину дросселирования на впуске/выпуске демпфирующей камеры или используйте регулируемые дроссели/клапаны обратного давления для контроля скорости посадки.
Какие монтажные принадлежности и защиты штока обычно используются?
Часто используют монтажные фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофры или защитные чехлы, а при боковых нагрузках — внешние направляющие.
Автор
Антон Бобров
Характеристики PM-025-DYA-0250
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10x1.25
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 6432
- M22x1.5
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 6432
- Pemaks PM
