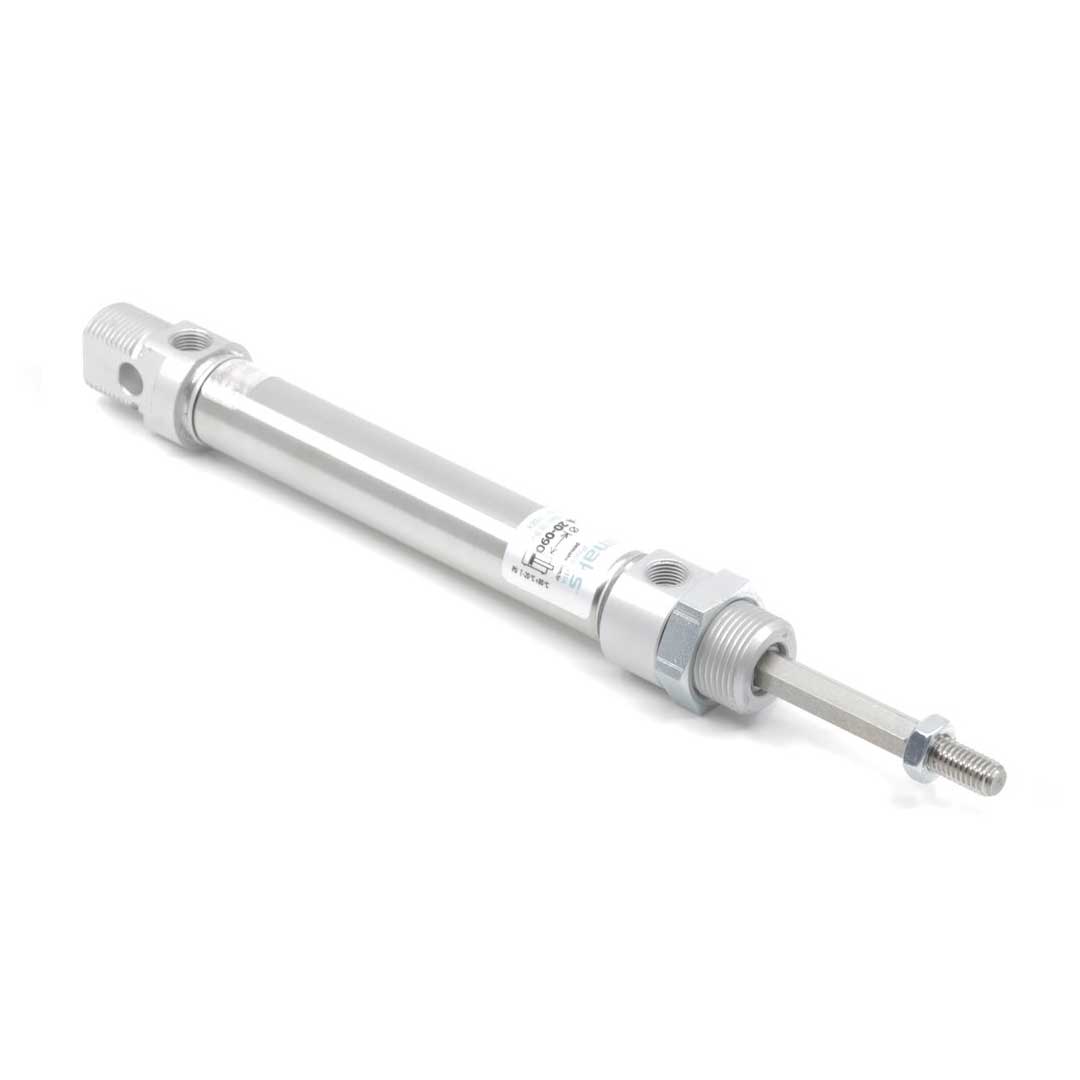

Описание PMQA-16-100
Назначение и принцип работы
Предназначен для линейных перемещений и усилий в компактных приводах. Пневмоцилиндр двустороннего действия с диаметром поршня 16 мм и ходом 100 мм выполняет позиционирование, подачу и сжатие в узких механизмах. Односторонний шток с наружной резьбой M16x1.5 передаёт усилие прямого хода 121 Н (указано при 0,6 МПа). Соответствие стандарту ISO 6432 обеспечивает взаимозаменяемость в автоматике, сборочных и упаковочных линиях.
Ключевые особенности конструкции
Корпус и крышки выполнены из алюминия; конструкция с завальцованными крышками — неразборная (неремонтопригодная). Задняя крышка оснащена цилиндрическим шарниром: диаметр оси 6 мм, ширина посадки 12 мм. Типичное исполнение штока — хромированная сталь с наружной резьбой M16x1.5. Стандартные уплотнения NBR, рабочая среда — сжатый воздух. Рекомендуемое рабочее давление 0,1–0,7 МПа (макс. 0,8 МПа), рабочая температура примерно −20…+80 °C.
Экспертные рекомендации по применению
Монтировать соосно, избегая боковых нагрузок на шток; при наличии боковых усилий использовать направляющие или подшипниковую опору. Применять фильтрованную воздухоподачу (рекоменд. фильтр ≤40 µm), допускается смазка по требованиям системы. Контролировать резьбовое соединение M16x1.5 и закрепление шарнира (ось Ø6 мм, ширина 12 мм). Из‑за неразборной конструкции при внешних течах/износе выполнять замену изделия. При проектировании учитывайте заданное усилие 121 Н (при 0,6 МПа) и подбирайте давление для требуемой скорости и ресурса.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня (мм) | 16 мм | Определяет площадь поршня и, следовательно, генерируемое усилие при заданном давлении. |
| Ход штока (мм) | 100 мм | Рабочий ход штока — влияет на рабочий диапазон и необходимую длину установки. |
| Стандарт | ISO 6432 | Стандартизированные габариты и крепления обеспечивают взаимозаменяемость с аналогичными цилиндрами. |
| Тип действия | двустороннего действия | Подача воздушного давления возможно с обеих сторон для прямого и обратного хода. |
| Теоретическое усилие прямого хода при 6 бар | 121 Н | Расчёт по площади поршня: F = p·S (примерно 121 Н при 6 бар для D=16 мм). |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и умножьте на рабочее давление с запасом на потери; для точных расчётов учитывайте КПД и трение.
- Если требуется позиционирование с датчиками — выбирайте исполнение с магнитом на поршне; без магнита герконовые/датчики Холла не подойдут.
- При необходимости мягкой остановки выбирайте пневматическое демпфирование; упругие демпферы эффективны при низкой частоте ударов и ограниченных энергиях.
- Для цилиндров ISO 6432 размеры и крепления стандартизованы — замену на аналогичный стандартный цилиндр обычно выполняют без переделки крепежей.
- При боковых нагрузках и высокой точности хода устанавливайте внешние направляющие или используйте цилиндр с направляющей конструкцией.
Лайфхак: при настройке пневматического демпфирования выставляйте дроссель так, чтобы гашение происходило за последние 10–20% хода — это уменьшит удар и сократит износ.
Частая ошибка: покупают компактный цилиндр без направляющих для приложений с боковой нагрузкой — в результате шток быстро выходит из допусков и возникают перекосы.
Кому не подходит
- Приложения с существенными боковыми/угловыми нагрузками — лучше внешняя направляющая или направляющие модули.
- Агрессивная среда, требующая коррозионной стойкости — алюминиевый корпус стандартного цилиндра может не подойти, выбирайте нержавеющее исполнение.
- Требования к высокой ремонтопригодности при корпусах с невыпускаемыми крышками — круглые стандартизованные цилиндры с закатными крышками ограничены в ремонте.
Практические кейсы
- Заменили старый нестандартный цилиндр на ISO 6432 16×100 — сохранили существующие отверстия крепления и сократили время наладки на 2 дня благодаря стандартизованным креплениям.
- Подобрали диаметр поршня по требуемому усилию для зажима: требовалось 100 Н при 6 бар — выбрали D=16 мм, расчёт подтвердил достаточный запас усилия.
- Установили внешнюю направляющую при боковых нагрузках 50 Н — ресурс штока увеличился в 3 раза по сравнению с цилиндром без направляющей.
Сопутствующие товары: дроссели для регулировки скорости, фитинги G1/8 и монтажные лапы/фланцы и датчики положения с выходом для магнитных поршней.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)² и умножьте на рабочее давление p: F = p·S; учитывайте реальное давление в системе и коэффициенты потерь.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры по одному стандарту (например, ISO 6432) имеют совместимые габариты и крепёжные отверстия, поэтому замена обычно проходит без переделки крепежей.
В чём разница между пневматическим и упругим демпфированием?
Пневматическое демпфирование регулируется потоком воздуха и даёт плавную, настраиваемую остановку; упругие элементы обеспечивают фиксированную механическую амортизацию без регулировки.
Как отрегулировать пневматическое демпфирование?
Регулируйте дроссель в патрубке демпфирования, уменьшая или увеличивая пропускную способность до достижения желаемого замедления в конце хода; тестируйте на рабочой нагрузке.
Какие монтажные принадлежности и защиты обычно используют с пневмоцилиндрами?
Часто используют дроссели, фитинги (например G1/8), монтажные фланцы/лапы, вилки на шток, датчики положения (магнитные) и защитные скребки или гофры для защиты штока от загрязнений.
Когда нужна внешняя направляющая для пневмоцилиндра?
Внешняя направляющая обязательна при значительных боковых нагрузках, при требованиях к точности и при частых циклах с большими радиальными усилиями, когда один цилиндр не может обеспечить стабильный ход штока.
Автор
Антон Бобров
Характеристики PMQA-16-100
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- ISO 6432
- M16x1.5
- 6 мм
- алюминий
- ISO 6432
- Pemaks PM
