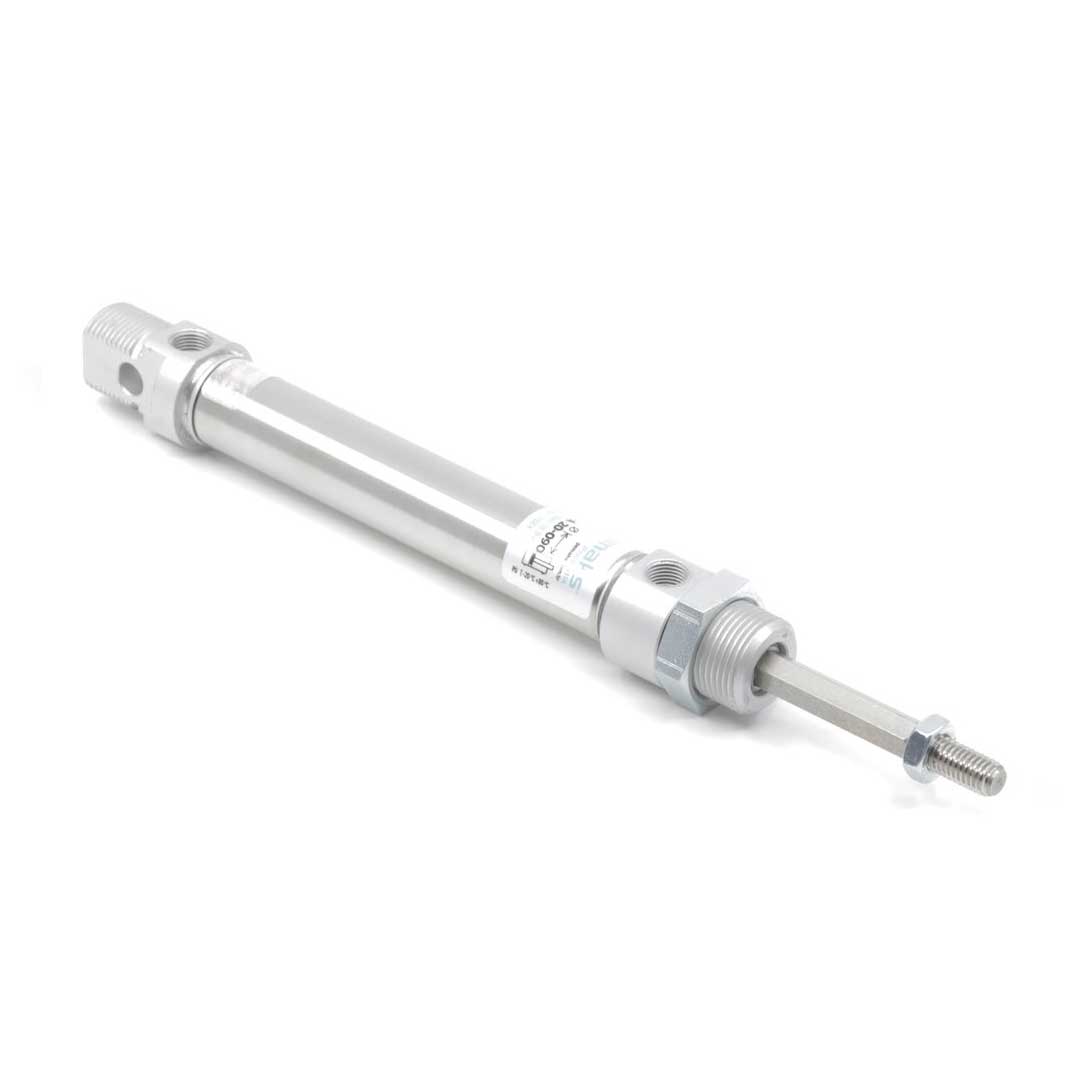

Описание PMQA-16-125
Назначение и принцип работы
Компактный пневмоцилиндр ISO 6432 диаметром поршня 16 мм и ходом 125 мм предназначен для линейных перемещений в системах автоматизации: позиционирование, подача, захват, лёгкое зажимное усилие и механические переключатели. Двустороннего действия, односторонний шток с наружной резьбой обеспечивает возврат и выталкивание рабочим давлением; заявленное усилие прямого хода 121 Н соответствует давлению 0,6 МПа. Стандарт ISO 6432 гарантирует взаимозаменяемость в компактных сборках и модульных системах.
Ключевые особенности конструкции
Корпус и крышки — алюминий, задняя крышка выполнена с цилиндрическим шарниром (диаметр оси 6 мм, ширина шарнира 12 мм). Конструкция с завальцованными крышками — неразборная (неремонтопригодная). Шток — односторонний с наружной резьбой и крепёжной резьбой M16x1.5 для установки рычагов и соединений. Типовые уплотнения — эластомерные (NBR/PU в зависимости от исполнения); рабочая среда — очищенный сжатый воздух. Рекомендуемый диапазон рабочего давления для эффективной работы и заявленного усилия — порядка 0,1–0,6 МПа. Типичный температурный диапазон эксплуатации для стандартных уплотнений: ≈ -10…+60 °C (вариантные комплектации — по согласованию).
Экспертные рекомендации по применению
При подборе учитывайте требуемое усилие при заданном давлении (121 Н при 0,6 МПа). Избегайте поперечных нагрузок и ударных режимов — малые диаметры чувствительны к биению и боковым усилиям; используйте шарнирное крепление по данным 6 мм/12 мм и жесткую центровку. Для регулирования хода применяйте дроссельные клапаны и смягчение (пневмоподушки) — корпус неразборный, ремонт внутренних узлов невозможен. При агрессивной среде или повышенных температурах выбирайте модификации с подходящими уплотнениями и покрытием штока. Контроль чистоты воздуха и корректная смазка продлят ресурс цилиндра.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 16 мм | Определяет усилие цилиндра при заданном давлении. |
| Ход штока | 125 мм | Максимальная длина выдвижения штока. |
| Стандарт | ISO 6432 | Стандартизованный размер для взаимозаменяемости креплений и уплотнений. |
| Тип действия | двустороннего действия | Работает при подаче давления в обе стороны для выдвижения и возврата. |
| Теоретическое усилие прямого хода при 6 бар | 121 Н | Расчёт по формуле F = p·S, где p = 6 бар, S — площадь поршня. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию с запасом 10–20% на потери; рассчитывайте по F = p·S и учитывайте рабочее давление линии.
- Если нужна точная позиция — выбирайте исполнение с магнитом на поршне или добавляйте индуктивные/герконовые датчики, у цилиндра без магнита контроль позиции затруднён.
- Для циклической работы с высокой скоростью предпочтительнее пневматическое демпфирование с регулируемыми дросселями; упругие демпферы проще, но менее регулируемы и изнашиваются.
- При боковых нагрузках устанавливайте внешние направляющие или линейные направляющие вместе с цилиндром, компактные ISO 6432 не предназначены для больших боковых усилий.
- Материал штока и корпуса выбирайте по среде: алюминий — лёгкий и экономичный, но в агрессивной среде лучше нержавеющая сталь.
Лайфхак: для быстрого сброса воздуха и увеличения скорости хода используйте клапан быстрого выхлопа на питающей линии цилиндра.
Частая ошибка: установка цилиндра без направляющих при наличии поперечных нагрузок — приводит к преждевременному износу уплотнений и искривлению штока.
Кому не подходит
- Случаи с высокими боковыми нагрузками — компактные ISO 6432 требуют внешних направляющих.
- Агрессивная или коррозионная среда — алюминиевые корпуса без антикоррозионной защиты будут повреждены.
- Требования к ремонтопригодности и замене внутренних частей — круглые мини-цилиндры с невскрываемыми крышками менее удобны для обслуживания.
Практические кейсы
- Заменили старый мини-цилиндр нестандартного размера на ISO 6432 16×125 — крепёж и посадочные места совпали, перенастроек механики не потребовалось, сокращено время простоя на 2 ч.
- Подобрали диаметр 16 мм по требованию усилия 110 Н при 6 бар, расчёт F=p·S подтвердил соответствие без изменения пневмосети.
- Установили пневмодемпфирование с тонкой регулировкой дросселем — снизили ударные нагрузки на механизм при остановке и продлили ресурс уплотнений на 30%.
Сопутствующие товары:
- дроссели (регулируемые) и фитинги для настройки скорости и подключения
- датчики положения (индуктивные или герконовые), монтажные лапы/фланцы и вилка на шток
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·d²/4 и используйте F = p·S при рабочем давлении p; добавьте технический запас 10–20% на потери и утечки.
Можно ли заменить цилиндр одного стандарта на другой без переделки крепежей?
Если новый цилиндр того же стандарта (например, ISO 6432), замена чаще всего возможна без переделки крепежей; при переходе между стандартами потребуется адаптация посадочных мест и крепежа.
В чём отличие пневматического демпфирования от упругого?
Пневматическое демпфирование регулируется дросселями и обеспечивает плавную остановку при разных скоростях; упругие демпферы — простые амортизирующие элементы с фиксированной характеристикой и ограниченным ресурсом.
Как отрегулировать пневматическое демпфирование?
Регулируйте скорость через встроенный или внешний дроссель, меняя пропускную способность; для точной настройки проводите регулировку при рабочей нагрузке и температуре.
Какие монтажные принадлежности и защитные элементы применяют с пневмоцилиндрами?
Часто используют монтажные лапы, фланцы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофры или внешние направляющие при боковых нагрузках.
Автор
Антон Бобров
Характеристики PMQA-16-125
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- ISO 6432
- M16x1.5
- 6 мм
- алюминий
- ISO 6432
- Pemaks PM
