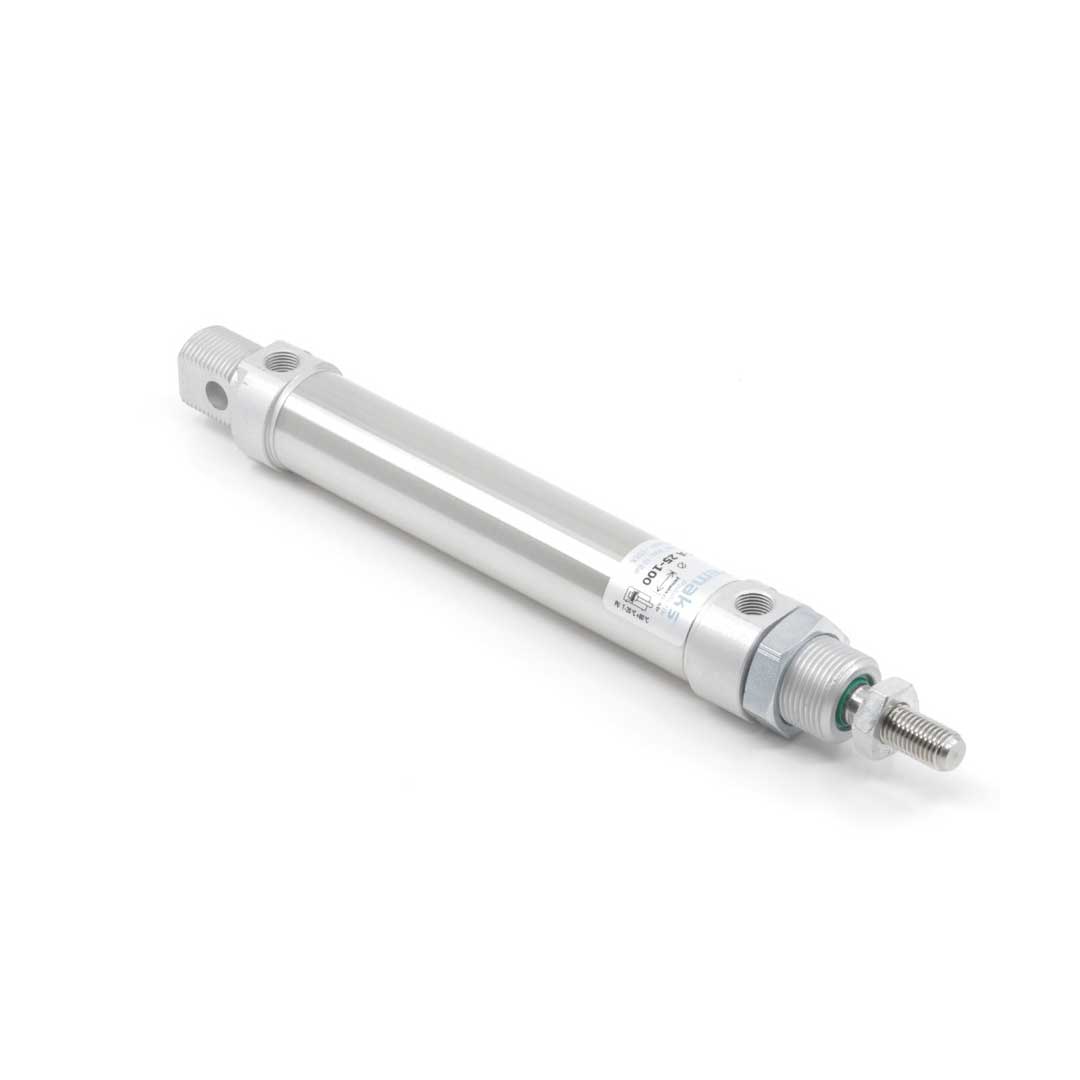

Описание PM-016-SYA-0200
Назначение и принцип работы
Компактный ISO 6432 пневмоцилиндр с поршнем Ø16 мм и ходом 200 мм предназначен для линейного перемещения в автоматике, сборочных и упаковочных линиях, узлах позиционирования и клэмпинге. Работает на сжатом воздухе в диапазоне 0,2–10 бар; двустороннее действие с односторонним штоком и наружной резьбой M6 обеспечивает прямой и обратный ход, позиционирование фиксируется встроенным магнитом для бесконтактных датчиков. Пневматическое демпфирование настраивается для смягчения ударов в конце хода.
Ключевые особенности конструкции
Корпус и крышки из алюминия, завальцованные (неразборная конструкция) для высокой герметичности и компактности. Уплотнения — полиуретан, устойчивы к износу при работе на сжатом воздухе; возможна эксплуатация с масляной смазкой при условии дальнейшей постоянной смазки. Порт подключения M5, крепёжная резьба M16x1.5, задняя крышка с цилиндрическим шарниром: Ø оси 6 мм, ширина 12 мм. Широкий рабочий температурный диапазон −20…+80 °C. Совместимость с датчиками благодаря встроенному магниту.
Экспертные рекомендации по применению
Подбирайте по ходу 200 мм и усилию 121 Н под заданную нагрузку; учитывайте запас по давлению до 10 бар. Монтируйте на жесткую опору, фиксируйте шарнирную ось M6 правильно с расшатыванием исключено; используйте герметичные фитинги M5 и фильтр-регулятор в магистрали. Не вскрывать завальцованные крышки — для обслуживания сменяйте целиком. При использовании смазки обеспечьте постоянную подачу; настраивайте демпфирование под рабочие скорости для уменьшения износа.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 16 мм | Определяет максимальное усилие при заданном давлении; площадь поршня напрямую влияет на тягу/нажим. |
| Ход штока | 200 мм | Максимальная длина перемещения штока; учитывайте запас для упоров и демпфирования. |
| Тип действия | двустороннего действия | Работает на подаче воздуха в обе стороны для выдвижения и вдвижения штока. |
| Стандарт | ISO 6432 | Стандартизованные габариты и крепления обеспечивают взаимозаменяемость с аналогами ISO 6432. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь и умножьте на рабочее давление; учитывайте потери и запас по надёжности.
- Выбирайте пневматическое демпфирование, если нужна плавная остановка при высоких скоростях; упругие демпферы подходят для малых перепадов энергии.
- Для контроля позиции используйте цилиндры с магнитом на поршне — это упрощает монтаж индуктивных датчиков и уменьшает погрешности позиционирования.
- Материал штока и корпуса критичен при агрессивной среде — при коррозии предпочитайте нержавеющие исполнения или дополнительные покрытия.
- Если требуется совместимость с существующим крепежом, выбирайте исполнение по стандарту ISO 6432 — это уменьшит доработки креплений и фланцев.
Лайфхак: для ускорения цикла ставьте клапан быстрого выхлопа на подающую магистраль и отдельно регулируемые дроссели на трубку отвода — это минимизирует время наполнения и сброса объёма.
Частая ошибка: устанавливают компактный цилиндр без внешней направляющей при значительных боковых нагрузках, что приводит к ускоренному износу уплотнений и изгибу штока.
Кому не подходит
- При больших боковых нагрузках — компактные круглые цилиндры без направляющих.
- В агрессивной среде — алюминиевые исполнения без коррозионной защиты.
- Если нужна простая ремонтопригодность со съёмными крышками — завальцованные конструкции ограничивают обслуживание.
Практические кейсы
- Заменили старый цилиндр на ISO 6432 16x200 мм и смогли сохранить все монтажные отверстия — переналадка станка заняла 2 часа, дополнительных фланцев не потребовалось.
- Подобрали диаметр поршня по требуемому усилию: при 6 бар площадь 16 мм дала запас по усилию — замена прошла без переделки привода.
- Установили магнитный датчик на цилиндр ISO 6432 для контроля хода: точность позиционирования улучшилась, простая интеграция с ПЛК сократила пуско-наладку.
Сопутствующие товары: дроссели для регулировки скорости, фитинги G1/8/G1/4, монтажные фланцы и датчики положения (индуктивные/герконовые).
FAQ
Как правильно подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)² и умножьте на рабочее давление: F = p·S; добавьте запас по потерям и эффективности механизма.
Можно ли заменить пневмоцилиндр на другой по тому же стандарту без переделки крепежей?
Да, цилиндры одного стандарта (например, ISO 6432) имеют совместимые габариты и отверстия крепления, что обычно позволяет заменить без доработок.
В чём разница между пневматическим и упругим демпфированием?
Пневматическое демпфирование регулируется скоростью и жесткостью остановки воздушной магистралью; упругие элементы дают фиксированную упругую посадку и ограниченную энергоёмкость.
Как отрегулировать пневматическое демпфирование?
Регулируют положением или заслонкой в демпфирующем канале и/или дросселем на линии; изменяя проходное сечение, добиваются нужной скорости и мягкости удара.
Какие монтажные принадлежности и защита штока используются с пневмоцилиндрами?
Часто используют монтажные фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофрогарды и пыльники, а при боковых нагрузках — внешние направляющие.
Автор
Антон Бобров
Характеристики PM-016-SYA-0200
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M6
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 6432
- M16x1.5
- 6 мм
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 6432
- Pemaks PM
