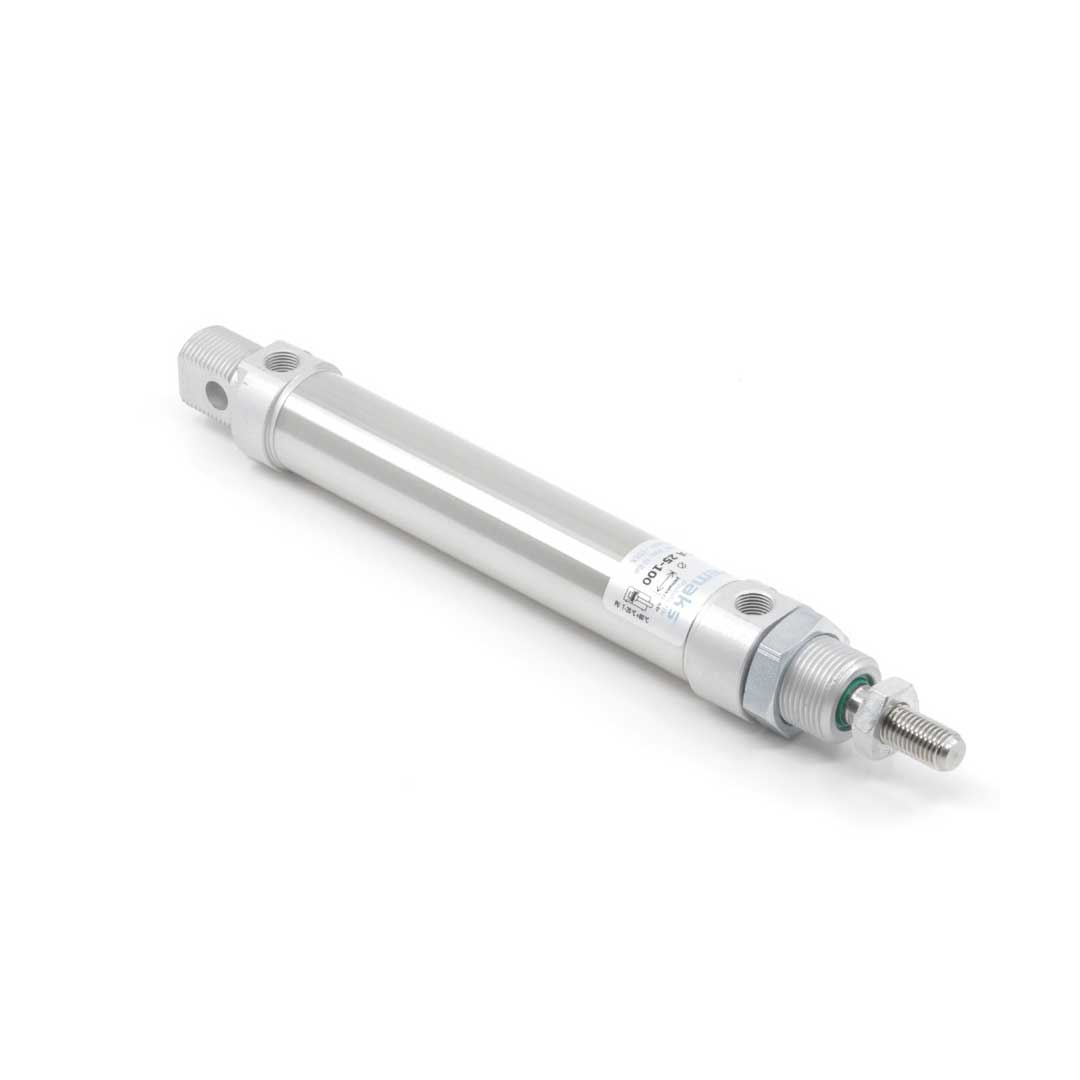

Описание PM-025-SYA-0010
Назначение и принцип работы
Пневмоцилиндр диам. поршня 25 мм с ходом 10 мм предназначен для точных линейных перемещений в автоматике и позиционировании: подача, зажим, возвратные операции в упаковке, сборке и КИПиА. Двустороннего действия с односторонним штоком обеспечивает активное перемещение в обоих направлениях; конструкция с магнитом позволяет подключать индуктивные/герконовые датчики для определения позиции. Регулируемое пневматическое демпфирование смягчает конечные удары и повышает точность остановки при коротком ходе 10 мм.
Ключевые особенности конструкции
Цилиндр выполнен по стандарту ISO 6432: алюминиевый корпус и крышки, завальцованные (неразборная конструкция). Шток с наружной резьбой M10x1.25 и стандартным концом для крепления; задняя крышка с цилиндрическим шарниром (ось Ø8 мм, ширина 16 мм, крепежная резьба M22x1.5). Подключение воздуха G1/8. Типичное рабочее давление 0,1–0,8 МПа; рабочая температура при уплотнениях NBR −10…+60 °C (при необходимости возможно исполнение с фторкаучуковыми уплотнениями для повышенных температур). Усилие прямого хода — 295 Н (номинальное значение). Магнит для датчика и настраиваемое пневматическое демпфирование увеличивают функциональность при коротких циклах.
Экспертные рекомендации по применению
Монтаж обеспечивайте соосность и опорой на задний шарнир; исключайте боковые нагрузки на шток, используйте направляющие при радиальных усилиях. При настройке демпфирования ориентируйтесь на минимизацию ударных перегрузок при 10 мм ходе. Для долговечности применяйте фильтр-регулятор и смазку, совместимую с уплотнениями; при агрессивной среде выбирайте материалы уплотнений и штока повышенной коррозионной стойкости. Учитывайте, что завальцованная конструкция не рассчитана на разборку и ремонт, планируйте замену в случае износа.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 25 мм | Определяет площадь поршня и напрямую влияет на усилие при заданном давлении. |
| Ход штока | 10 мм | Максимальное перемещение штока при выдвижении; важно для расчёта позиции и времени хода. |
| Стандарт | ISO 6432 | Гарантирует взаимозаменяемость по габаритам и креплениям с аналогичными цилиндрами. |
| Тип действия | двустороннего действия | Работает при подаче воздуха с обеих сторон — управляемые выдвижение и возврат. |
| Теоретическое усилие прямого хода при 6 бар | ≈295 Н | Расчёт по формуле F = p·S при 6 бар (примерная оценка без учёта потерь и трения). |
Советы специалистов
- Подбирайте диаметр поршня исходя из требуемого усилия по формуле F = p·S, учитывайте запас 10–20% на трение и потери.
- Если нужен контроль позиции — выбирайте цилиндр с магнитом в поршне или устанавливайте магнитный датчик, иначе позиционировать сложно.
- Пневматическое демпфирование даёт гибкую регулировку скорости и смягчение удара; упругие демпферы просты, но менее настраиваемы.
- При боковых нагрузках добавляйте внешнюю направляющую или монтажные направляющие — стандартный компактный цилиндр выдержит только малые боковые силы.
- Выбирайте материал штока и корпуса по среде эксплуатации: нержавеющая сталь для агрессивных сред, алюминий для стандартных условий.
Лайфхак: для быстрого увеличения скорости хода устанавливайте клапан быстрого выхлопа на выпуске цилиндра — уменьшает противодавление и ускоряет переключение.
Частая ошибка: покупают цилиндр без магнита и затем не могут использовать простые герконовые или индуктивные датчики для контроля положения.
Кому не подходит
- При значительных боковых или поперечных нагрузках — компактные ISO 6432 без направляющих.
- Для агрессивной химической среды — стандартные алюминиевые корпуса без покрытия; требуется нержавейка или специальные уплотнения.
- Если важна высокая ремонтопригодность — варианты с невысвобождаемыми завальцованными крышками ограничивают разборку.
Практические кейсы
- Заменили цилиндр на ISO 6432 25x10 вместо нестандартного аналога — крепления совпали, сокращён простой установки на 2 часа и уменьшены доработки станка.
- Подобрали диаметр 25 мм по требуемому усилию 250 Н при 6 бар (с запасом) — достигнута стабильная подача заготовок без пробуксовки.
- Установили магнитный датчик на цилиндр ISO 6432 и интегрировали в систему управления — точность позиционирования улучшилась, сократилось число брака на 18%.
Сопутствующие товары: дроссели для регулировки скорости, монтажные фланцы/лапы, датчики положения, фитинги и вилки на шток.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитывают по формуле F = p·S, где p — рабочее давление (в Па), S — площадь поршня; для практики используйте давление в бара и площадь в мм² с переводом единиц или готовый калькулятор.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, при соблюдении стандарта (например, ISO 6432) габариты и расположение креплений совпадают, что позволяет заменять цилиндры без переделки монтажа.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется скоростью выпуска воздуха и мягче адаптируется под нагрузку; упругие демпферы фиксированы по жёсткости и проще по конструкции.
Как отрегулировать пневматическое демпфирование?
Регулируют положением и расходом через встроенные регулировочные дроссели или внешние регулирующие элементы, меняя скорость выхода воздуха и тем самым сглаживая удар.
Какие монтажные принадлежности и защита штока обычно используются с такими цилиндрами?
Часто применяют монтажные фланцы и лапы, дроссели и фитинги, а для защиты штока — скребки, гофрошланги и внешние направляющие при боковых нагрузках.
Автор
Антон Бобров
Характеристики PM-025-SYA-0010
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10x1.25
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 6432
- M22x1.5
- 8 мм
- алюминий
- ISO 6432
- Pemaks PM
