Описание PM-025-SYA-0015
Назначение и принцип работы

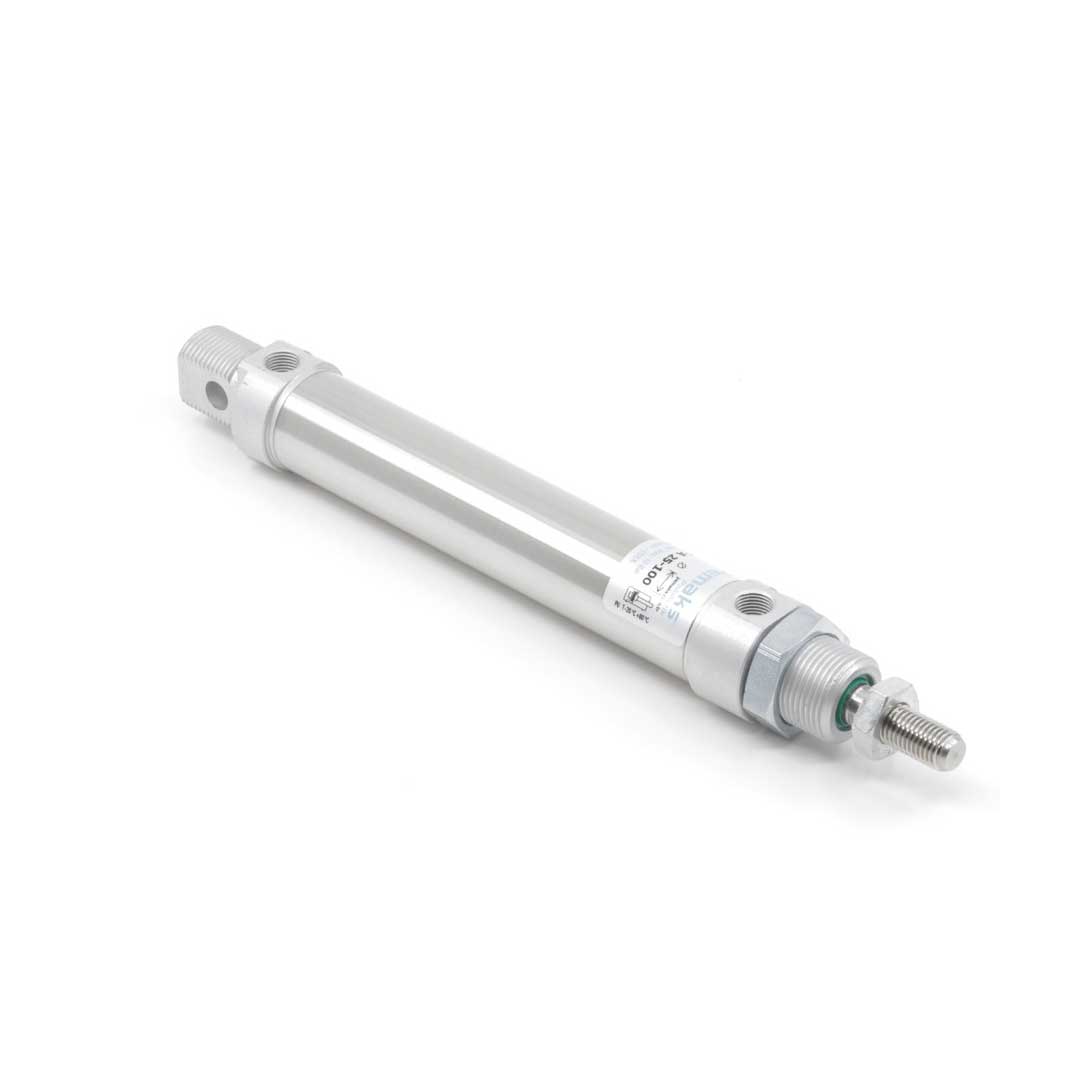

Пневмоцилиндр ISO 6432 с диаметром поршня 25 мм и ходом 15 мм предназначен для точной линейной подачи и позиционирования в узких пространствах: линейные приводы на сборочных линиях, позиционирование клапанов, запорных механизмов и манипуляторов. Двустороннего действия (подача и возврат за счёт давления) обеспечивает усилие прямого хода до 295 Н при типичном рабочем давлении 0,1–0,8 МПа (1–8 бар). Односторонний шток с наружной резьбой M10×1,25 и настраиваемым пневматическим демпфированием обеспечивает мягкую остановку на конце хода; магнитный поршень позволяет подключать датчики положения.
Ключевые особенности конструкции
Компактная конструкция согласно ISO 6432 с завальцованными алюминиевыми крышками (неразборная) и алюминиевым корпусом обеспечивает малую массу и коррозионную стойкость. Задняя крышка оснащена цилиндрическим шарниром: диаметр оси 8 мм, ширина шарнира 16 мм; крепежная резьба M22×1,5. Подключение воздуха G1/8. Конструкция рассчитана на стандартные пневмосреды (сжатый воздух, осушенный и фильтрованный); рекомендованный температурный диапазон эксплуатации примерно -20…+80 °C. Уплотнения и магнитный профиль оптимизированы для длительной цикличной работы; изделие не предназначено для ремонтного обслуживания из‑за завальцованных крышек.
Экспертные рекомендации по применению
Подбирайте привод с учётом требуемого усилия 295 Н при рабочем давлении и запасом по 10–20%. Обеспечьте фильтрацию и редукцию влаги перед подачей на G1/8; настройка демпфирования обязательна при циклической работе на больших скоростях. При монтаже проверьте соосность шарнира (ось 8 мм) и используйте резьбу M10×1,25 для крепления исполнительных элементов. Избегайте ударных перегрузок и эксплуатации при агрессивных средах — это продлит срок службы уплотнений и магнита. Для интеграции датчиков используйте стандартные герконы/датчики для магнитного профиля цилиндра.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 25 мм | Определяет площадь рабочей поверхности поршня и прямо влияет на генерируемое усилие. |
| Ход штока | 15 мм | Максимальное вытягивание штока при рабочем ходе цилиндра. |
| Стандарт | ISO 6432 | Гарантирует совместимость размеров и креплений с другими цилиндрами этого стандарта. |
| Тип действия | двустороннего действия | Подача давления может осуществляться в обе стороны для выдвижения и возврата штока. |
| Теоретическое усилие прямого хода при 6 бар | ≈ 295 Н | Расчёт по формуле F = p·S при 6 бар (1 бар = 100000 Па). |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и умножьте на рабочее давление; при расчётах учитывайте потери в системе.
- Если нужен точный контроль положения — выбирайте цилиндр с магнитом в поршне для контроля герконовыми или бесконтактными датчиками.
- Пневматическое демпфирование даёт регулировку хода и гашение энергии, в то время как упругие элементы демпфирования ограничены по настройке и износу.
- При возможных боковых нагрузках устанавливайте внешние направляющие или направляющие втулки; стандартные компактные цилиндры ISO 6432 не предназначены для значительных боковых усилий.
- Материал штока и корпуса выбирайте с учётом среды: алюминий подходит для большинства задач, нержавеющая сталь — для агрессивных сред и повышенной коррозионной стойкости.
Лайфхак: для ускорения цикла установки используйте клапан быстрого выхлопа на стороне выпуска — это снижает сопротивление и уменьшает время возврата штока.
Частая ошибка: покупают цилиндр без магнита и пытаются использовать герконовые датчики — позицию нельзя надёжно контролировать, придётся переходить на оптические или индуктивные решения.
Кому не подходит
- При значительных боковых нагрузках — компактные ISO 6432 без направляющих.
- В агрессивной или коррозионной среде — алюминиевые исполнения без антикоррозийной обработки.
- Если нужна простая ремонтопригодность с частой разборкой — цилиндры с завальцованными крышками вместо съёмных фланцев.
Практические кейсы
- Заменили старый цилиндр нестандарта на ISO 6432 25 мм — сохранили крепления и уменьшили время простоя на 2 дня благодаря стандартизованным крепёжным размерам.
- Установили цилиндр 25x15 мм вместо 32 мм, уменьшив расход воздуха на 18% при той же скорости за счёт оптимального подбора по усилию.
- Добавили магнитный поршень и поставили два бесконтактных датчика — получили фазовый контроль положения с погрешностью до 0.5 мм, что устранило браки при сборке.
Сопутствующие товары: дроссели для регулировки скорости, фитинги и быстрые разъёмы, датчики положения, монтажные фланцы и лапы.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)² и примените F = p·S, где p — рабочее давление; подберите D, чтобы F удовлетворяло требованию с запасом на потери.
Можно ли заменять цилиндры разных производителей по одному стандарту без переделки крепежей?
Да, при соблюдении стандарта (например, ISO 6432) размеры креплений и расположение осей совпадают, замена возможна без переделки крепежей.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируемо за счёт регулировочных клапанов и меняет скорость/энергию удара, упругие элементы (бамперы) ограничены жёсткостью и изнашиваются.
Как отрегулировать пневматическое демпфирование?
Изменяйте проходное сечение демпфирующего клапана (дросселя) и позицию ограничителя хода, проверяя скорость и отсутствие ударов на рабочих циклах.
Какие монтажные принадлежности и защита штока используются с пневмоцилиндрами?
Чаще всего применяют монтажные фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока используют пыльники/скребки и гофрошланги, а при боковых нагрузках — внешние направляющие.
Автор
Антон Бобров
Характеристики PM-025-SYA-0015
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10x1.25
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 6432
- M22x1.5
- 8 мм
- алюминий
- ISO 6432
- Pemaks PM
