Описание PM-025-SYA-0025
Назначение и принцип работы

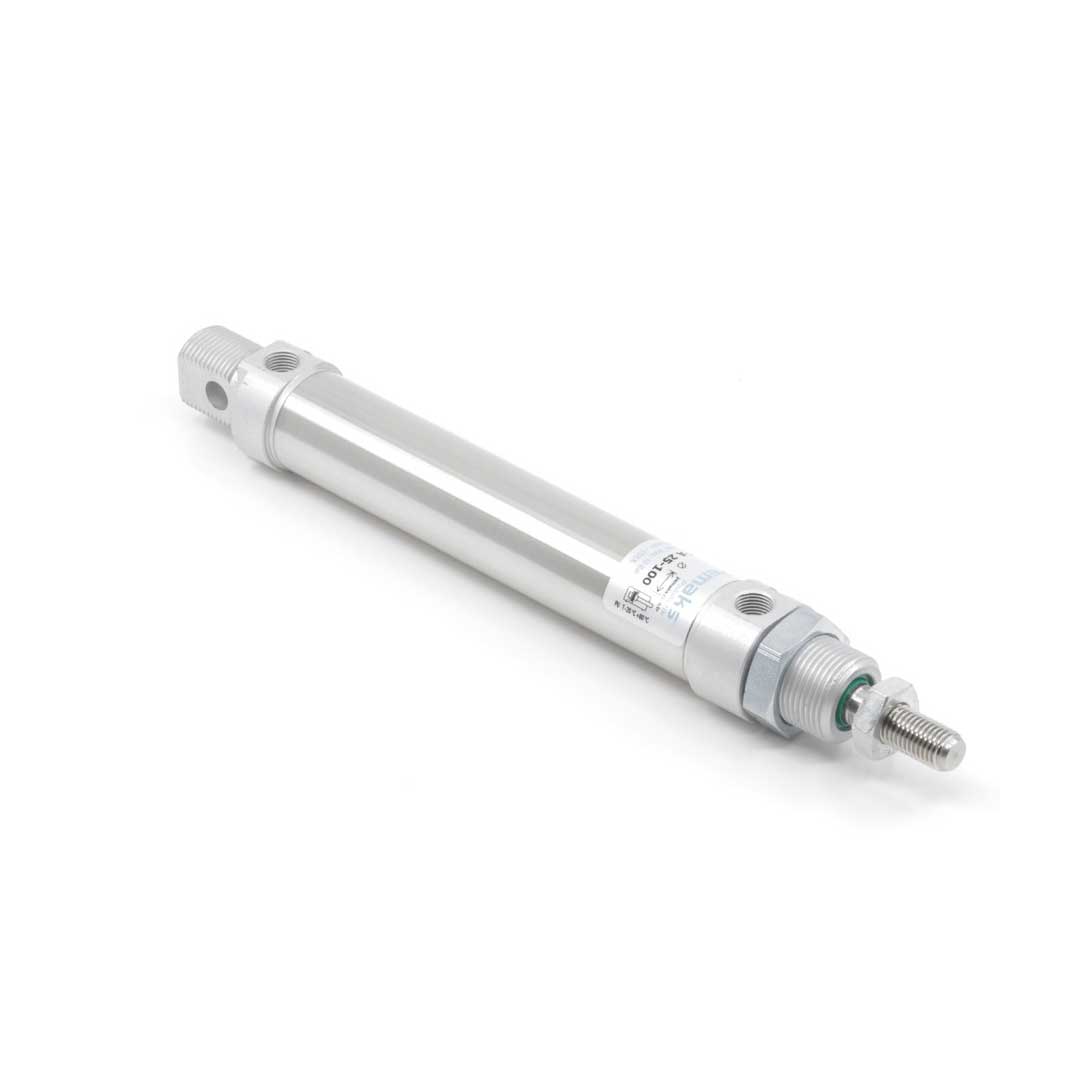

Компактный пневмоцилиндр ISO 6432 с диаметром поршня 25 мм и ходом 25 мм предназначен для точных линейных перемещений в узких местах: позиционирование, подача, зажим и мелкая автоматизация. Двустороннего действия с односторонним штоком и наружной резьбой M10x1.25 обеспечивает возвратно-поступательное движение за счёт сжатого воздуха в диапазоне 0.2–10 бар. Поршень оснащён магнитом для бесконтактного определения положения датчиками; пневматическое демпфирование с регулировкой смягчает удар в конце хода. Усилие прямого хода порядка 295 Н позволяет рассчитывать на работу с небольшими грузами и механизмами станочных и сборочных линий.
Ключевые особенности конструкции
Корпус и крышки из алюминия, крышки завальцованы (неремонтопригодное исполнение), что обеспечивает малую массу и коррозионную стойкость при ограниченном сервисе. Уплотнения из полиуретана гарантируют высокую износостойкость при рабочих температурах от −20 до +80 °C. Шток наружной резьбы M10x1.25 с концом под крепление и стандартной посадочной резьбой M22x1.5, задняя крышка с цилиндрическим шарниром (ось Ø 8 мм, ширина 16 мм) для фланцевых или качающихся сочленений. Подключение воздуха G1/8. Рабочая среда — сжатый воздух; возможна эксплуатация со смазкой, при этом требуется последующая постоянная смазка уплотнений.
Экспертные рекомендации по применению
При выборе учитывать усилие 295 Н и допустимый диапазон 0.2–10 бар; для точной работы поддерживать стабильное давление и фильтрацию воздуха. При монтаже использовать рекомендованные резьбы G1/8 и M22x1.5, контролировать соосность при установке шарнира (ось 8 мм) во избежание боковых нагрузок на шток. Регулировать демпфирование под нагрузку и скорость, исключать ударные перегрузки — корпус с завальцованными крышками не подлежит ремонту. При применении смазки обеспечить постоянную подачу смазки, иначе ускорится износ полиуретановых уплотнений.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 25 мм | Определяет усилие цилиндра при заданном давлении. |
| Ход штока | 25 мм | Максимальная длина выдвижения штока. |
| Стандарт | ISO 6432 | Соответствие компактному цилиндру стандарта ISO для взаимозаменяемости. |
| Тип действия | двустороннего действия | Работает при подаче с обеих сторон поршня. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и умножьте на рабочее давление.
- Если требуется точная позиция — выбирайте цилиндр с магнитом на поршне для индуктивных/герконовых датчиков.
- При боковых нагрузках используйте внешнюю направляющую или линейные направляющие для увеличения ресурса штока.
- Отсутствие пневмодемпфирования увеличивает ударные нагрузки на крышки и крепления, учтите демпфирование при высоких скоростях.
Лайфхак: для уменьшения ударов и регулировки скорости используйте регулируемые дроссели на линии выхлопа и пневмодемпфирование в зоне конца хода.
Частая ошибка: установка компактного цилиндра ISO 6432 в приложениях с боковой нагрузкой без внешней направляющей приводит к быстрому износу штока и уплотнений.
Кому не подходит
- При значительных боковых нагрузках без применения внешней направляющей.
- В агрессивных средах, где требуется нержавеющая конструкция — алюминиевые корпуса подвержены коррозии.
- Если нужна высокая ремонтопригодность при конструкциях с завальцованными крышками.
Практические кейсы
- Заменили нестандартный компактный цилиндр на ISO 6432 25×25 — крепления совпали, сокращение времени монтажа на 80% без переделки станка.
- Подобрали диаметр 25 мм по требуемому усилию 200 Н при 6 бар, подтвердив расчётом F=p·S и снизив переплату за избыточный диаметр.
- Установили внешнюю направляющую при поперечной нагрузке 30 Н, увеличив ресурс уплотнений в 3 раза.
Сопутствующие товары: дроссели для регулировки скорости, датчики положения (индуктивные/герконовые), монтажные фланцы и лапы; фитинги и быстрые выпускные клапаны.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Вычислите площадь поршня S и используйте формулу F = p · S (давление p в бар переводится в Н/мм²), чтобы получить требуемое усилие при рабочем давлении.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры одного стандарта (например, ISO 6432) обычно взаимозаменяемы по габаритам и точкам крепления, если соблюдены те же размеры и исполнения.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется через канал подачи/выпуска воздуха и даёт плавную амортизацию; упругие элементы демпфируют механически и ограничены характеристиками пружины/эластомера.
Как отрегулировать пневматическое демпфирование?
Изменяйте пропускную способность дросселя, управляющего подачей/выпуском воздуха в демпфирующую камеру, добиваясь нужной скорости и мягкости остановки.
Какие монтажные принадлежности и защита штока используются с цилиндрами?
Часто используют монтажные фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофры или внешние направляющие при поперечных нагрузках.
Автор
Антон Бобров
Характеристики PM-025-SYA-0025
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10x1.25
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 6432
- M22x1.5
- 8 мм
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 6432
- Pemaks PM
