Описание PM-025-SYA-0070
Назначение и принцип работы

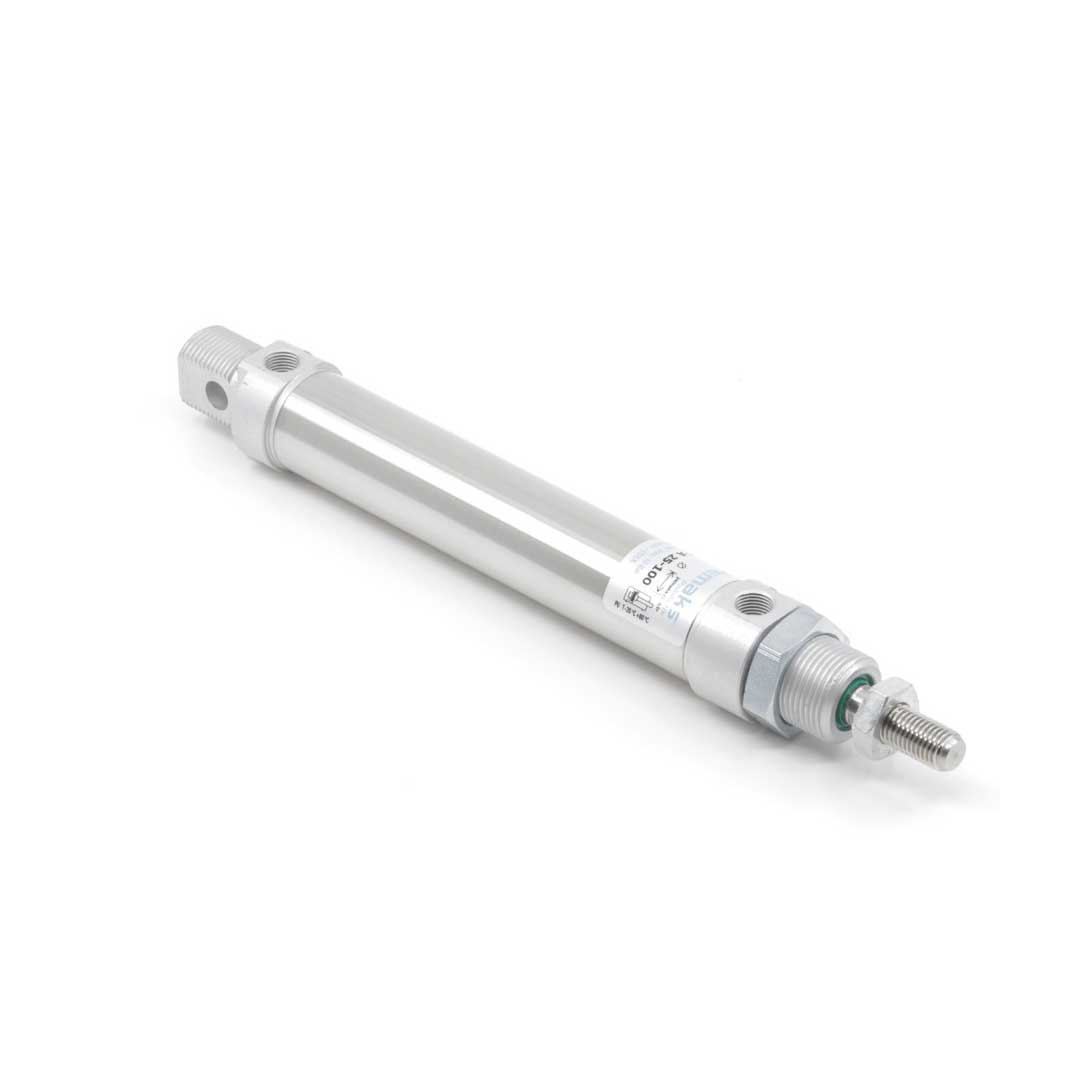

Пневмоцилиндр ISO 6432, диаметр поршня 25 мм и ход 70 мм, предназначен для точных линейных перемещений в автоматике, сборочных и упаковочных установках. Двухстороннее действие обеспечивает силовой ход и возврат за счёт подачи сжатого воздуха на соответствующие порты (подключение G1/8). Односторонний шток с наружной резьбой M10x1.25 передаёт усилие до 295 Н в прямом ходе; наличие встроенного магнита позволяет подключать бесконтактные датчики положения. Пневматическое настраиваемое демпфирование обеспечивает мягкую остановку при конце хода, что снижает ударные нагрузки на механизм.
Ключевые особенности конструкции
Корпус соответствует стандарту ISO 6432; конструкция с завальцованными крышками делает изделие компактным и невосстанавливаемым в полевых условиях. Задняя крышка выполнена с цилиндрическим шарниром: диаметр оси 8 мм, ширина шарнира 16 мм; крепёжная резьба M22x1.5. Крышки — алюминий; направляющая труба типично хромирована для износостойкости, шток — шлифованная/хромированная сталь. Уплотнения обычно на базе NBR/PU, рабочие среды — сжатый воздух сухой и очищенный; рекомендуемое рабочее давление ~0,1–0,7 МПа (1–7 бар), допустимое до 1,0 МПа; температурный диапазон типично −10…+60 °C (для стандартных уплотнений).
Экспертные рекомендации по применению
При подборе учитывайте усилие 295 Н и момент от шарнира; для повторяющихся ударных нагрузок используйте демпфирование и контролируйте скорость. Монтаж: фиксировать через резьбу M10 или M22 с моментом, исключающим деформацию; обеспечить подачу фильтрованного и смазанного воздуха, при необходимости установить ограничители хода или демпферы. Избегайте коррозионных сред при стандартной комплектации; при низких/высоких температурах подбирьте специальные уплотнения. Типичные ошибки — перекачка (давление >1,0 МПа), установка с перекосом штока, игнорирование магнитного датчика при наладке — ведут к снижению ресурса.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 25 мм | Определяет площадь поршня и, следовательно, развиваемое усилие при заданном давлении. |
| Ход штока | 70 мм | Длина рабочего хода штока при полном выдвижении. |
| Стандарт | ISO 6432 | Гарантирует типоразмерную совместимость крепежа и монтажных аксессуаров. |
| Тип действия | Двустороннего действия | Работа в обоих направлениях за счёт подачи воздуха с обеих сторон поршня. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь и умножьте на рабочее давление; учитывайте коэффициент запаса для динамических нагрузок.
- Если нужна точная позиция — выбирайте цилиндр с магнитом в поршне для бесконтактных датчиков; без магнита возможности контроля положения ограничены.
- Пневмодемпфирование даёт плавное торможение при высокой энергии, упругие демпферы подходят для невысоких скоростей и простых применений.
- Материал штока и корпуса выбирайте по среде: алюминий для лёгких условий, нержавейка — для агрессивной среды или высокой влажности.
- При нестандартизированных корпусах заранее проверяйте размеры креплений и возможность замены без переделки станка.
Лайфхак: для снижения инерции и пульсаций давления ставьте дроссели на выхлоп и регуляторы скорости на обеих линиях — это даст управляемое движение при смене нагрузки.
Частая ошибка: покупают цилиндр без магнита и позже выясняют, что нельзя использовать стандартные датчики положения; это приводит к дополнительным затратам на переделку или смену цилиндра.
Кому не подходит
- При значительных боковых нагрузках — компактные стандартизованные цилиндры без внешних направляющих.
- В агрессивной среде — цилиндры с алюминиевым корпусом без коррозионной защиты.
- Если нужна лёгкая ремонтопригодность — цилиндры с завальцованными крышками, которые нельзя разобрать на месте.
- Заменили устаревший цилиндр на ISO 6432 (25 мм) и сохранили крепёж без переделок, что сократило простой линии на 2 дня.
- По требуемому усилию 150 Н при 6 бар подобрали диаметр по калькулятору и установили цилиндр 25 мм вместо 32 мм, сэкономив место на станке.
- Установили внешнюю направляющую при боковой нагрузке 60 Н, что увеличило ресурс штока в 3 раза по сравнению с работой без направляющей.
Сопутствующие товары: дроссели регулировки скорости, фитинги и монтажные фланцы; часто приобретают также датчики положения и монтажные лапы.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S=π*(D/2)^2 и умножьте на рабочее давление: F = p·S; для запаса учитывайте коэффициент 1,2–1,5 в зависимости от динамики нагрузки.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры одного стандарта (например, ISO 6432) обычно взаимозаменяемы по размерам и крепежу, но проверяйте монтажные поверхности и длину выступа штока.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется давлением и обеспечивает плавное торможение при высоких скоростях, упругие элементы дают ограниченное и некоррегируемое смягчение удара.
Как отрегулировать пневматическое демпфирование?
Регулируйте скорость и силу демпфирования с помощью встроенного регулируемого клапана демпфирования или внешнего дросселя, меняя пропускную способность и давление в камере демпфирования.
Какие монтажные принадлежности и защита штока применяются с пневмоцилиндрами?
Используются фланцы, лапы, монтажные пластины, вилки на шток и фитинги; для защиты штока применяют скребки, гофрошланги или пыльники, а при боковых нагрузках — внешние направляющие.
Автор
Антон Бобров
Характеристики PM-025-SYA-0070
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10x1.25
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 6432
- M22x1.5
- 8 мм
- алюминий
- ISO 6432
- Pemaks PM
