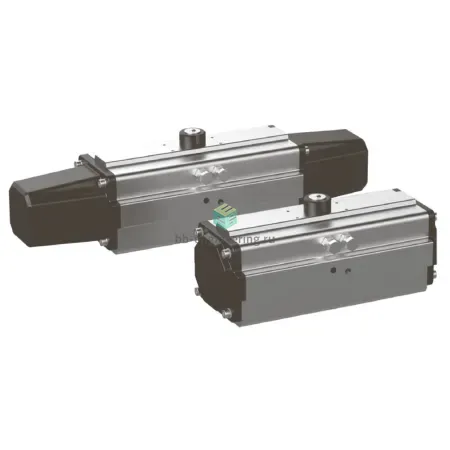

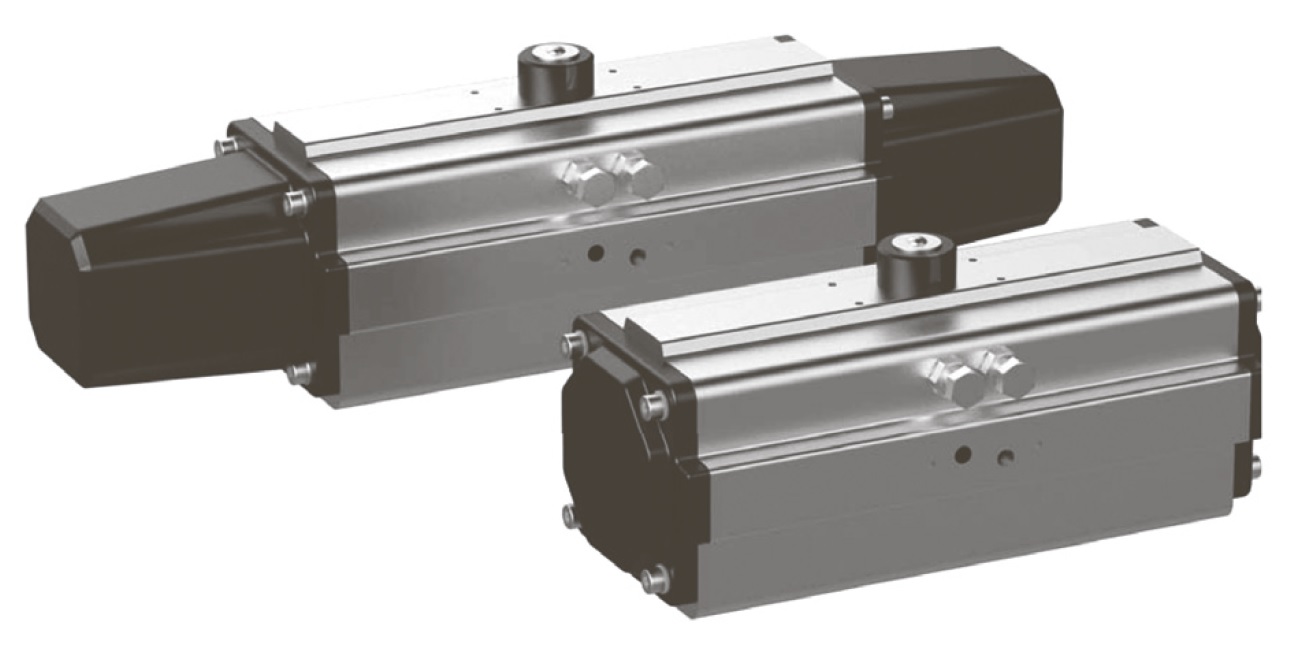

CY150SR3-F05/F07-14 CAMOZZI - Пневмопривод запорной арматуры, одн. д., 77.8 Нм, F05/07, вал 14 мм

CY – серия пневматических приводов, в основе конструкции которых лежит передача крутящего момента по принципу scotch yoke или кулисного механизма.

Особенности:

• Конструкция корпуса привода универсальна вне зависимости от типа привода – одностороннего или двустороннего действия. Можно легко преобразовать привод в условиях производства из одного типа в другой посредством замены крышек и установки (удаления) пружин.
• Полное соответствие международным стандартам, таким как ISO 5211 (подключение арматуры), DIN3337 и VDI/VDE3845, стандарт NAMUR и т.д., что позволяет установить все необходимые аксессуары – от соленоидного клапана до позиционера.
• Преимущества механизма скотч-йок: высокий крутящий момент, низкое трение, высокая цикличность и большой ресурс.
• Регулировка в диапазоне ±5° в обоих положениях (открыто/закрыто) позволяет легко настроить привод в соответствии с рабочими характеристиками клапана.
• Композитные подшипники скольжения и направляющие кольца на поршнях привода и вала обеспечивают надежную работу привода, низкое трение страгивания и высокий ресурс.
• Фасонное уплотнительное кольцо повышает герметичность соединения между корпусом и крышкой привода в широком диапазоне рабочих температур и давлений.
• Выходной вал, вилочный диск, стопор и другие несущие детали изготовлены из высокопрочной легированной стали для обеспечения безопасной и надежной работы привода.
• Комбинированные предварительно нагруженные пружины со специальным покрытием подходят для различных применений, в том числе и при использовании в неблагоприятной атмосфере, что снижает коррозионное воздействие.
• Высокий крутящий момент обеспечивается в крайних точках положения привода, что уменьшает габарит привода по сравнению с приводом «шестерня-рейка», снижает потребление воздуха, а следовательно и затраты предприятия в целом.
• Конструкция привода типа скотч-йок значительно уменьшает трение между поршнем и стенкой цилиндра, тем самым снижая износ сопутствующих деталей и значительно повышая стабильность, надежность и срок службы изделия.

Дополнительные опции:

• Для применения высоких или наоборот низких температур окружающей среды применяются различные материалы уплотнений от фторкаучука (до +150°С) до силикона (до -40°С).
• В дополнении к стандартному полигональному выходу вала (двойной квадрат) могут быть предложены другие типы соединения (двойное D, вал со шпоночным пазом и пр.).
