    • DA3840E1600A OMAL - Пневмопривод запорной арматуры, дв. д., 3840 Нм, F16, вал 46 мм

    Написать отзыв
    204470

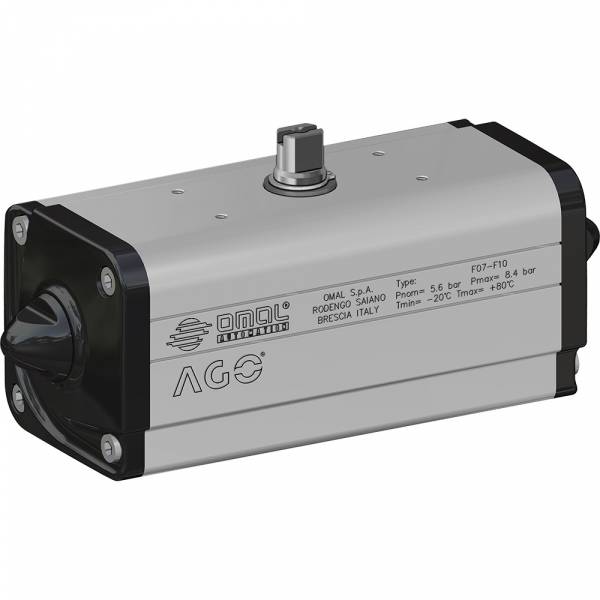

    Фотография может отличаться от реального товара
    ПроизводительOMAL
    Режим работы: двустороннего действия • Типоразмер: 3840 • Стандарт: EN 15714-3 (NAMUR 2) • Подключение: G3/8;NAMUR 2 • Материал корпуса: алюминий
    Отложить
    Преимущества
    Лучшие цены и сроки
    Профессиональная техподдержка
    Быстрая обработка заявки
    Индивидуальный подход
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация
    • Отзывы

    Описание DA3840E1600A

    Режим работы: двустороннего действия • Типоразмер: 3840 • Стандарт: EN 15714-3 (NAMUR 2) • Подключение: G3/8;NAMUR 2 • Материал корпуса: алюминий

    Характеристики DA3840E1600A

    Характеристики приводов
    Режим работы
    двустороннего действия
    Момент при номинальном рабочем давлении и угле поворота 0°
    3840 Нм
    Момент при номинальном рабочем давлении и угле поворота 50°
    • 1920 Нм
    Момент при номинальном рабочем давлении и угле поворота 90°
    2880 Нм
    Угол поворота
    • 90 °
    Диапазон настройки конечного положения при 0°
    • -1 ÷ 9 º
    Диапазон настройки конечного положения при 90°
    • 81 ÷ 91 º
    Расход воздуха при 6 бар за цикл 0°-90°-0°
    • 25.6 л
    Характеристики запорной арматуры
    Присоединительный фланец управления арматурой (по ISO 5211)
    • F16
    Присоединение вала арматуры
    • □ 46 мм
    Высота присоединения вала
    • 48.5 мм
    Общие характеристики
    Типоразмер
    3840
    Тип конструкции
    кулисный (шарнирный)
    Стандарт
    • EN 15714-3 (NAMUR 2)
    Массо-габаритные и монтажные характеристики
    Подключение
    G3/8;NAMUR 2
    Масса
    49000 г
    Условия эксплуатации
    Рабочая среда
    • сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
    Рабочее давление
    • 2.8 ÷ 8.4 бар
    Номинальное рабочее давление
    5.6 бар
    Рабочая температура
    • -20 ÷ 80 °C
    Монтажное положение
    • любое
    Материалы
    Основной материал
    алюминий
    Корпус
    алюминий
    Уплотнения
    полиуретан/бутадиен-нитрильный каучук (NBR)/фторкаучук (FPM/FKM/Viton)
    Винты
    • Сталь нержавеющая
    Вал
    • легированная сталь
    Идентификационные данные
    Производитель
    OMAL
    Артикул
    DA3840E1600A
    Ед. изм.
    шт.
    Найти похожие

    Документация DA3840E1600A

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | DA3840E1600A OMAL - Пневмопривод запорной арматуры, дв. д., 3840 Нм, F16, вал 46 мм

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (EN) | DA3840E1600A OMAL - Пневмопривод запорной арматуры, дв. д., 3840 Нм, F16, вал 46 мм

    РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | DA3840E1600A OMAL - Пневмопривод запорной арматуры, дв. д., 3840 Нм, F16, вал 46 мм

    СЕРТИФИКАТ ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" | DA3840E1600A OMAL - Пневмопривод запорной арматуры, дв. д., 3840 Нм, F16, вал 46 мм

    ДЕКЛАРАЦИЯ ТР ТС 010/2011 "О безопасности машин и оборудования" | DA3840E1600A OMAL - Пневмопривод запорной арматуры, дв. д., 3840 Нм, F16, вал 46 мм
