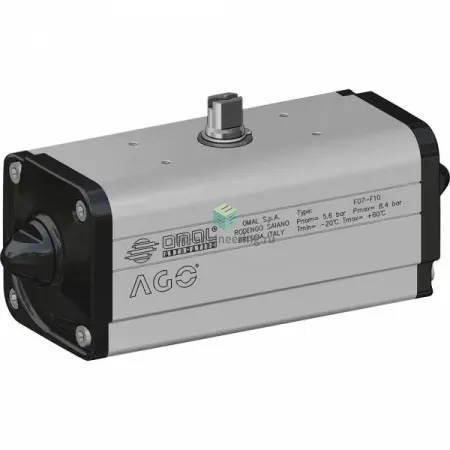

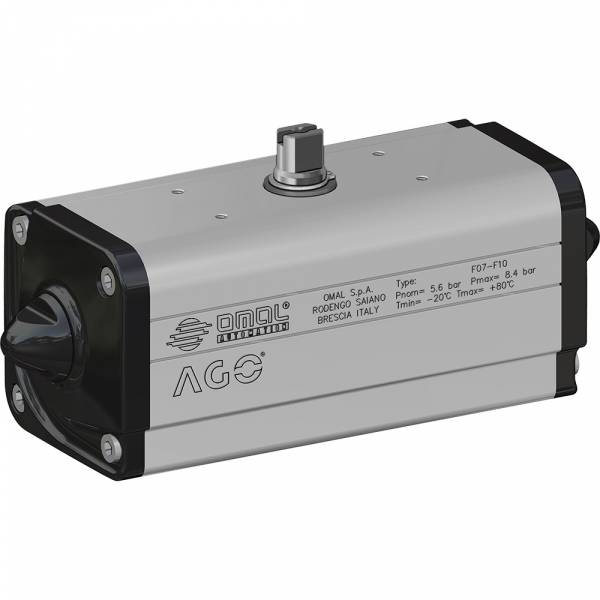

    DAN0045412S OMAL - Пневмопривод запорной арматуры, дв. д., 45 Нм, F03/05, вал 11 мм

    Написать отзыв
    204453
    ПроизводительOMAL
    Тип действия: двустороннего действия • Типоразмер: 45 • Стандарт: ISO 5211 • Подключение: G1/8;NAMUR • Материал корпуса: алюминий
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание DAN0045412S

    Тип действия: двустороннего действия • Типоразмер: 45 • Стандарт: ISO 5211 • Подключение: G1/8;NAMUR • Материал корпуса: алюминий

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара DAN0045412S OMAL - Пневмопривод запорной арматуры, дв. д., 45 Нм, F03/05, вал 11 мм на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики DAN0045412S

    Характеристики приводов
    Тип действия
    двустороннего действия
    Момент при номинальном рабочем давлении и угле поворота 0°
    45 Нм
    Момент при номинальном рабочем давлении и угле поворота 50°
    • 22.5 Нм
    Момент при номинальном рабочем давлении и угле поворота 90°
    33.8 Нм
    Угол поворота
    • 90 °
    Диапазон настройки конечного положения при 0°
    • -1 ÷ 9 º
    Диапазон настройки конечного положения при 90°
    • 81 ÷ 91 º
    Расход воздуха при 6 бар за цикл 0°-90°-0°
    • 0.22 л
    Характеристики запорной арматуры
    Присоединительный фланец управления арматурой (по ISO 5211)
    • F03
    • F05
    Присоединение вала арматуры
    • 11x11 мм
    Высота присоединения вала
    • 13.2 мм
    Общие характеристики
    Типоразмер
    45
    Тип конструкции
    кулисный (шарнирный)
    Стандарт
    • ISO 5211
    Массо-габаритные и монтажные характеристики
    Подключение
    G1/8;NAMUR
    Масса
    1200 г
    Условия эксплуатации
    Рабочая среда
    • сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
    Рабочее давление
    • 2.8 ÷ 8.4 бар
    Номинальное рабочее давление
    5.6 бар
    Рабочая температура
    • -20 ÷ 80 °C
    Монтажное положение
    • любое
    Материалы
    Основной материал
    алюминий
    Корпус
    алюминий
    Уплотнения
    полиуретан/бутадиен-нитрильный каучук (NBR)/фторкаучук (FPM/FKM/Viton)
    Винты
    • Сталь нержавеющая
    Вал
    • легированная сталь
    Идентификационные данные
    Производитель
    OMAL
    Артикул
    DAN0045412S
    Ед. изм.
    шт.
    Найти похожие

    Документация DAN0045412S

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | DAN0045412S OMAL - Пневмопривод запорной арматуры, дв. д., 45 Нм, F03/05, вал 11 мм

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (EN) | DAN0045412S OMAL - Пневмопривод запорной арматуры, дв. д., 45 Нм, F03/05, вал 11 мм

    РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | DAN0045412S OMAL - Пневмопривод запорной арматуры, дв. д., 45 Нм, F03/05, вал 11 мм

    СЕРТИФИКАТ ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" | DAN0045412S OMAL - Пневмопривод запорной арматуры, дв. д., 45 Нм, F03/05, вал 11 мм

    ДЕКЛАРАЦИЯ ТР ТС 010/2011 "О безопасности машин и оборудования" | DAN0045412S OMAL - Пневмопривод запорной арматуры, дв. д., 45 Нм, F03/05, вал 11 мм
