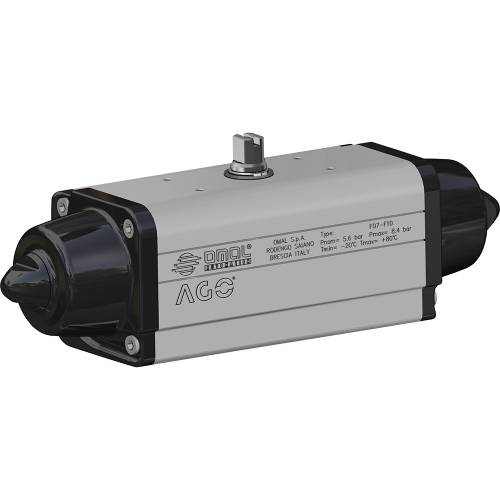

    • SRN0030401S OMAL - Пневмопривод запорной арматуры, одн. д., 30 Нм, F04, вал 14 мм

    Написать отзыв
    204475
    Фотография может отличаться от реального товара
    ПроизводительOMAL
    Режим работы: одностороннего действия • Типоразмер: 30 • Стандарт: ISO 5211 • Подключение: G1/8;NAMUR • Материал корпуса: алюминий
    Цена по запросу
    Доступность: Предзаказ
    Отложить
    Преимущества

    Лучшие цены и срокиМы предоставляем лучшие цены и сроки за счёт прямых поставок от производителей

    Профессиональная техподдержкаПрофессиональные инженеры окажут вам высококачественную техническую поддержку по любому вопросу

    Ответ в течение 24 часовМы ценим время наших клиентов, поэтому обрабатываем заявки в течение 24 часов

    Индивидуальный подходНе бывает одинаковых задач и ситуаций, поэтому к каждой заявке у нас индивидуальный подход

    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание SRN0030401S

    Режим работы: одностороннего действия • Типоразмер: 30 • Стандарт: ISO 5211 • Подключение: G1/8;NAMUR • Материал корпуса: алюминий

    Характеристики SRN0030401S

    Характеристики приводов
    Режим работы
    одностороннего действия
    Момент при номинальном рабочем давлении и угле поворота 0°
    30 Нм
    Момент при номинальном рабочем давлении и угле поворота 50°
    • 15 Нм
    Момент при номинальном рабочем давлении и угле поворота 90°
    20 Нм
    Момент пружинного возврата для 0°
    20 Нм
    Момент пружинного возврата для 50°
    15 Нм
    Момент пружинного возврата для 90°
    30 Нм
    Угол поворота
    • 90 °
    Диапазон настройки конечного положения при 0°
    • -1 ÷ 9 º
    Диапазон настройки конечного положения при 90°
    • 81 ÷ 91 º
    Расход воздуха при 6 бар за цикл 0°-90°-0°
    • 0.17 л
    Характеристики запорной арматуры
    Присоединительный фланец управления арматурой (по ISO 5211)
    • F04
    Присоединение вала арматуры
    • □ 14 мм
    Высота присоединения вала
    • 16.5 мм
    Общие характеристики
    Типоразмер
    30
    Тип конструкции
    шотландский механизм (scotch yoke)
    Стандарт
    • ISO 5211
    Массо-габаритные и монтажные характеристики
    Подключение
    G1/8;NAMUR
    Масса
    1950 г
    Условия эксплуатации
    Рабочая среда
    • сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
    Рабочее давление
    • 2.8 ÷ 8.4 бар
    Номинальное рабочее давление
    5.6 бар
    Рабочая температура
    • -20 ÷ 80 °C
    Монтажное положение
    • любое
    Материалы
    Основной материал
    алюминий
    Корпус
    алюминий
    Уплотнения
    полиуретан/бутадиен-нитрильный каучук (NBR)/фторкаучук (FPM/FKM/Viton)
    Винты
    • Сталь нержавеющая
    Вал
    • легированная сталь
    Идентификационные данные
    Производитель
    OMAL
    Артикул
    SRN0030401S
    Ед. изм.
    шт.
    Найти похожие

    Документация SRN0030401S

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | SRN0030401S OMAL - Пневмопривод запорной арматуры, одн. д., 30 Нм, F04, вал 14 мм

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (EN) | SRN0030401S OMAL - Пневмопривод запорной арматуры, одн. д., 30 Нм, F04, вал 14 мм

    РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | SRN0030401S OMAL - Пневмопривод запорной арматуры, одн. д., 30 Нм, F04, вал 14 мм

    СЕРТИФИКАТ ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" | SRN0030401S OMAL - Пневмопривод запорной арматуры, одн. д., 30 Нм, F04, вал 14 мм

    ДЕКЛАРАЦИЯ ТР ТС 010/2011 "О безопасности машин и оборудования" | SRN0030401S OMAL - Пневмопривод запорной арматуры, одн. д., 30 Нм, F04, вал 14 мм
