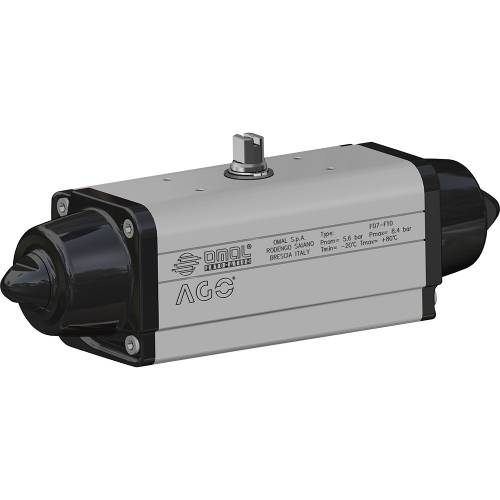

    • Фотография может отличаться от реального товара

    SRN0960402S OMAL - Пневмопривод запорной арматуры, одн. д., 960 Нм, F12/16, вал 46 мм

    Написать отзыв
    204488
    ПроизводительOMAL
    Тип действия: одностороннего действия • Типоразмер: 960 • Стандарт: ISO 5211 • Подключение: G1/4;NAMUR • Материал корпуса: алюминий
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание SRN0960402S

    Тип действия: одностороннего действия • Типоразмер: 960 • Стандарт: ISO 5211 • Подключение: G1/4;NAMUR • Материал корпуса: алюминий

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара SRN0960402S OMAL - Пневмопривод запорной арматуры, одн. д., 960 Нм, F12/16, вал 46 мм на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики SRN0960402S

    Характеристики приводов
    Тип действия
    одностороннего действия
    Момент при номинальном рабочем давлении и угле поворота 0°
    960 Нм
    Момент при номинальном рабочем давлении и угле поворота 50°
    • 480 Нм
    Момент при номинальном рабочем давлении и угле поворота 90°
    640 Нм
    Момент пружинного возврата для 0°
    640 Нм
    Момент пружинного возврата для 50°
    480 Нм
    Момент пружинного возврата для 90°
    960 Нм
    Угол поворота
    • 90 °
    Диапазон настройки конечного положения при 0°
    • -1 ÷ 9 º
    Диапазон настройки конечного положения при 90°
    • 81 ÷ 91 º
    Расход воздуха при 6 бар за цикл 0°-90°-0°
    • 5.9 л
    Характеристики запорной арматуры
    Присоединительный фланец управления арматурой (по ISO 5211)
    • F12
    • F16
    Присоединение вала арматуры
    • 46x46 мм
    Высота присоединения вала
    • 48.5 мм
    Общие характеристики
    Типоразмер
    960
    Тип конструкции
    кулисный (шарнирный)
    Стандарт
    • ISO 5211
    Массо-габаритные и монтажные характеристики
    Подключение
    G1/4;NAMUR
    Масса
    42000 г
    Условия эксплуатации
    Рабочая среда
    • сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
    Рабочее давление
    • 2.8 ÷ 8.4 бар
    Номинальное рабочее давление
    5.6 бар
    Рабочая температура
    • -20 ÷ 80 °C
    Монтажное положение
    • любое
    Материалы
    Основной материал
    алюминий
    Корпус
    алюминий
    Уплотнения
    полиуретан/бутадиен-нитрильный каучук (NBR)/фторкаучук (FPM/FKM/Viton)
    Винты
    • Сталь нержавеющая
    Вал
    • легированная сталь
    Идентификационные данные
    Производитель
    OMAL
    Артикул
    SRN0960402S
    Ед. изм.
    шт.
    Найти похожие

    Документация SRN0960402S

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | SRN0960402S OMAL - Пневмопривод запорной арматуры, одн. д., 960 Нм, F12/16, вал 46 мм

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (EN) | SRN0960402S OMAL - Пневмопривод запорной арматуры, одн. д., 960 Нм, F12/16, вал 46 мм

    РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | SRN0960402S OMAL - Пневмопривод запорной арматуры, одн. д., 960 Нм, F12/16, вал 46 мм

    СЕРТИФИКАТ ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" | SRN0960402S OMAL - Пневмопривод запорной арматуры, одн. д., 960 Нм, F12/16, вал 46 мм

    ДЕКЛАРАЦИЯ ТР ТС 010/2011 "О безопасности машин и оборудования" | SRN0960402S OMAL - Пневмопривод запорной арматуры, одн. д., 960 Нм, F12/16, вал 46 мм
