Обзор
Система предохранителей NEOZED
Правильный подвод питания
Все цоколи NEOZED необходимо запитывать снизу, с тем чтобы при вынимании предохранительной вставки кольцо с резьбой не находилось под напряжением.
Виды присоединения
Клеммы цоколей NEOZED выполнены в различных вариантах, чтобы максимально удовлетворять требования пользователя.

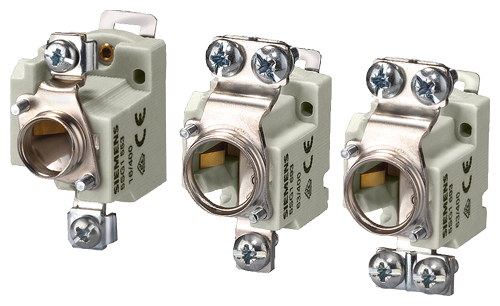

Клеммы
Клеммы цоколей NEOZED бывают в следующих комбинациях:
KK, SS, KS, BB и R.
Принятое на рынке обозначение означает, например, “KS”= :
Первая буква:
контактный винт, ввод клемма снизу
Вторая буква:
скоба с зажимом, вывод клемма сверху
Функциональность
Разъединители нагрузки MINIZED принадлежат к семейству предохранителей NEOZED. При выключении они полностью размыкают фазу на вводе и выводе разъединителя нагрузки. Устройства предназначены для использования предохранительных вставок NEOZED.
Механическая блокировка препятствует включению неправильно установленных предохранительных вставок
NEOZED. Включение возможно только в том случае, если плавкие вставки предохранителей NEOZED ввернуты или вставлены
надлежащим образом.
Линейка продуктов
- MINIZED выключатель-разъединитель D01, выдвижное исполнение, 55 mm установочная глубина
- MINIZED выключатель-разъединитель D02, выдвижное исполнение, 55 mm установочная глубина
- MINIZED выключатель-разъединитель D02, выдвижное исполнение, 70 mm установочная глубина
Универсальное применение
Разъединители нагрузки MINIZED D02 могут принимать как предохранительные вставки D02, так и предохранительные вставки
D01. При использовании предохранительных вставок D01, в зависимости от исполнения, применяются различные варианты:
либо в резьбовую крышку помещается специальная фиксирующая пружина, либо в выдвигающуюся часть вставляется переходник.

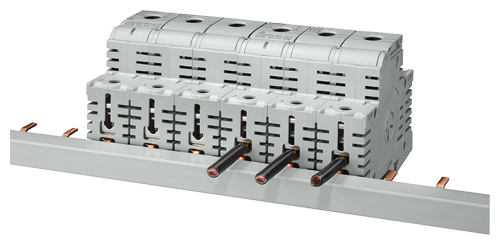

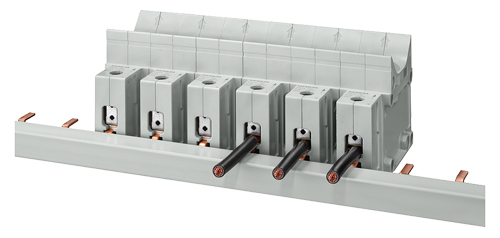

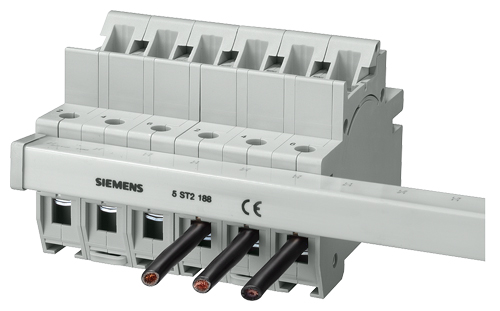

Ошиновка
У разъединителей нагрузки MINIZED D02 вводные и выводные зажимы одинаковы и могут подключаться к сборным шинам. Подвод питания и/или ошиновка может осуществляться по выбору снизу либо сверху.
Особенности
MINIZED выключатель-разъединитель
- Видимое и ясное подключение проводников, которое может быть легко проверено. Это облегчает ввод кабеля и экономит время
- Выдвижное исполнение для безопасной замены плавких вставок в обесточенном состоянии. Это обеспечивает повышенную защиту
- Ввод может быть осуществлен как сверху так и снизу. Этим достигается гибкость применения
NEOZED предохранители-выключатели нагрузки
- Выдвижное исполнение для безопасной замены плавких вставок в обесточенном состоянии. Это обеспечивает повышенную защиту
- Экстремально узкая конструкция. Один модуль на полюс. Это сохраняет пространство и стоимость.
NEOZED основания сделанные из литого пластика
- Видимое и ясное подключение проводников, которое может быть легко проверено. Это облегчает ввод кабеля и экономит время
- Два типа с различными видами клемм предлагают расширенные опции применения
NEOZED цоколи изготовленные из керамики
- Эти цоколи самые широкоиспользуемые устройства для применения с плавкими вставками NEOZED. Стоимостная эффективность вне конкуренции.
Дальнейшая информация

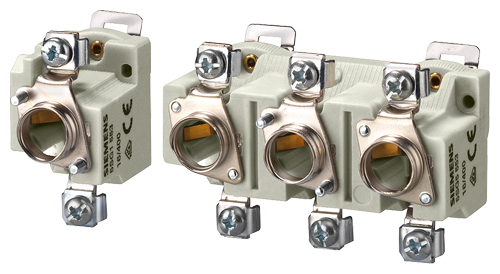

Цоколи D01 с клеммами BB
- Ввод, хомут B
- Вывод, хомут B

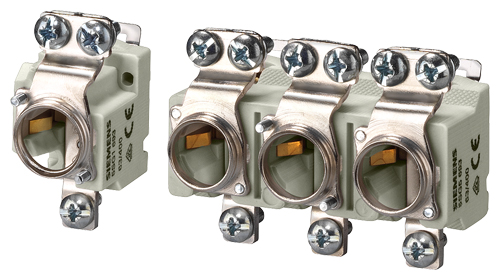

Цоколи D02 с клеммами KS
- Ввод, контактный винт K
- Вывод, скоба с зажимом S

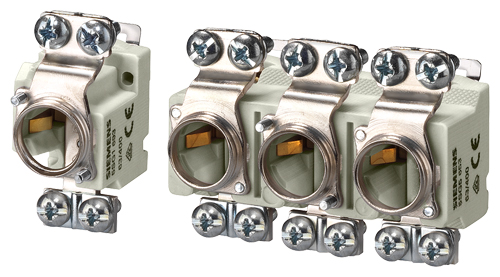

Цоколи D02 с клеммами SS
- Ввод, скоба с зажимом S
- Вывод, скоба с зажимом S
