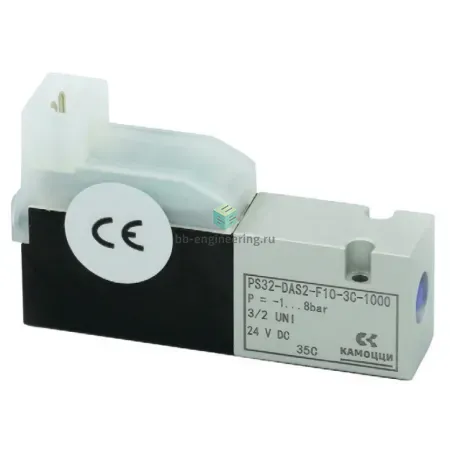

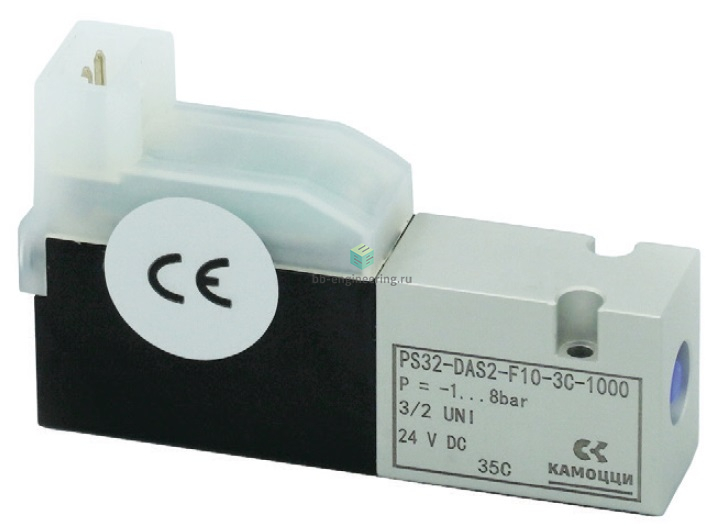

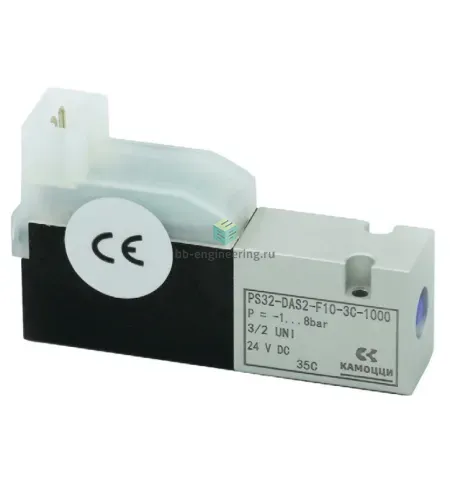

Описание PS32-DAS2-F10-3C-1000
Компактные распределители серии PS32 типоразмера 10 и 15 мм являются упрощенной версией высокоскоростных распределителей серии HS и предназначены для использования в компактных устройствах.
В отличии от классических стандартных распределителей размера 10 и 15 мм серия PS32 обладает повышенным быстродействием и ресурсом, а также высоким расходом благодаря золотниковой конструкции запорного элемента.
Особенности:
- Ширина корпуса 10 и 15 мм
- Компактная конструкция
- Нестандартный пневматический интерфейс
- Высокая скорость срабатывания
- Повышенный ресурс
- Доступны специальные версии для низкотемпературного применения
В комплекте:
Автор
Антон Бобров
Характеристики PS32-DAS2-F10-3C-1000
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее
Переключение клапана происходит за счет перемещения внутри него запорного элемента, например, поршня, мембраны, золотника или картриджа.
В распределителях прямого действия это перемещение возникает в связи со смещение исполнительного элемента – рукоятки, педали, тублера, рычага, в случае клапана с механическим или ручным управлением, а также за счет перемещения сердечника под воздействием магнитного поля катушки, если это клапан с электромагнитным управлением. С одной стороны, это позволяет использовать клапан в широком диапазоне давлений, и даже с вакуумом, так как переключение не зависит от наличия или отсутствия в клапане давления. С другой стороны, пропорционально увеличению размера клапана растет также и требуемое для его переключения усилие. В случае клапанов прямого действия с электромагнитным управлением это означает увеличение размера и мощность катушки, что приводит к повышенному потреблению электроэнергии и излишнему нагреву.
3/2 распределитель прямого действия с электромагнитным управлением.
Распределители непрямого действия имеют в своей конструкции пилотный каскад усиления, который для простоты чаще называют просто пилотом. Задача исполнительного элемента в данном случае состоит не в смещении самого запорного элемента основного клапана, а, фактически, в открытии небольшого воздушного канала. Смещение самого запорного элемента происходит за счет давления, попадающего к нему через этот открывающийся канал.
Фактически, пилот является миниатюрным клапаном-посредником, переключающимся от незначительного усилия исполнительного элемента, и далее направляющим поток рабочей среды на переключение основного клапана. Это позволяет управлять клапанами больших размеров относительно маломощными катушками и небольшими механическими органами управления.
Обратной стороной медали является повышенные требования к рабочим давлениям клапана. Усилие, создаваемое давлением рабочей среды, должно быть достаточным для переключения, при этом само давление не должно быть слишким высоким, иначе пилот может разрушиться. В связи с этим, диапазон давлений клапанов с пилотным управлением ниже, чем у клапанов прямого действия.
3/2 распределитель с электромагнитным управлением и пилотным каскадом.
- прямого действия
- 3 W
- 3 мс
- 5 мс
- 2
- плита/фланец
- плита/фланец
- плита/фланец
- на коллекторной/монтажной плите
- вакуум
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- -1 ÷ 8 бар
- -20 ÷ 70 °C
- IP65
- ±10 %
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
- CAMOZZI PS32-F10
