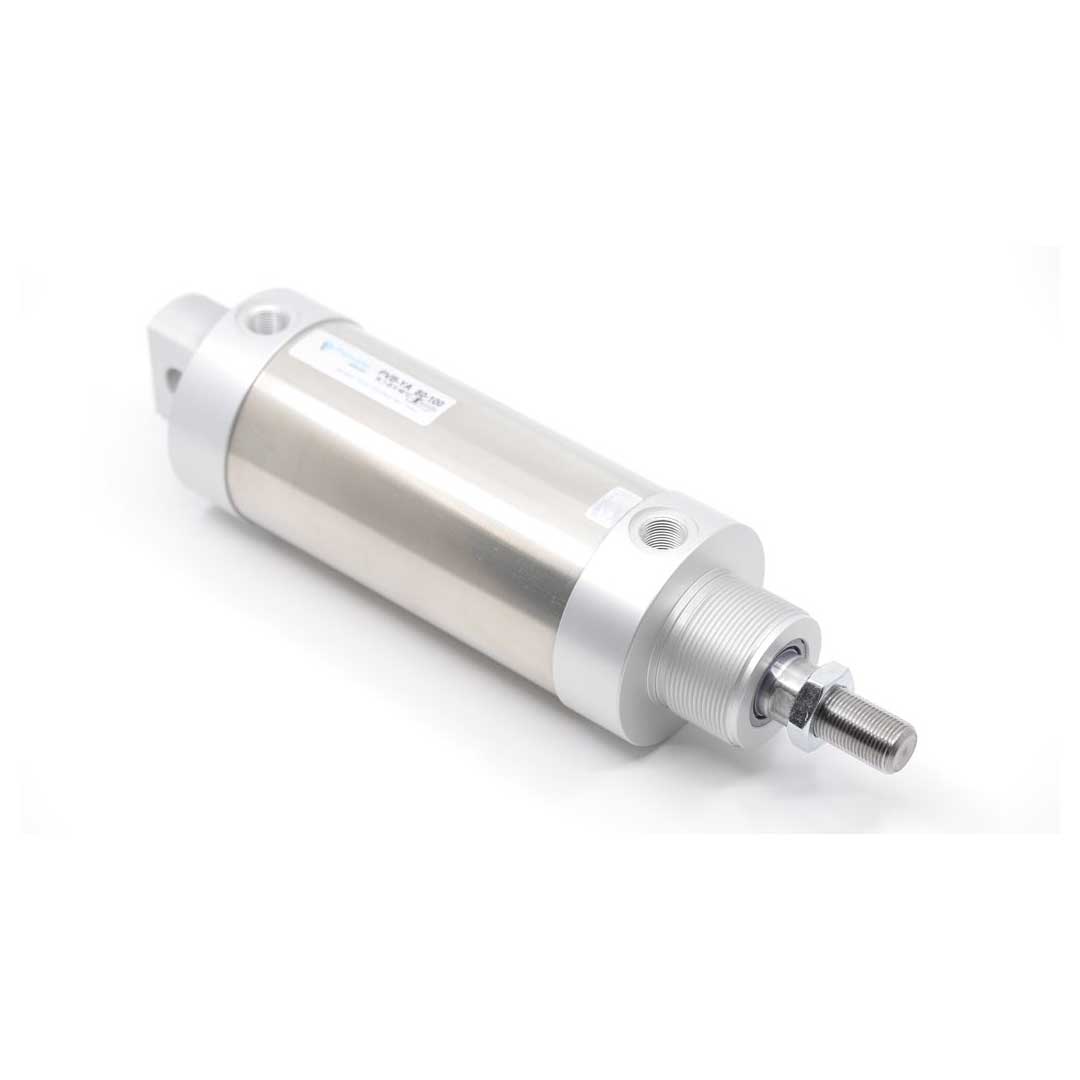

Описание PVB-080-SNA-0250
Назначение и принцип работы
Двусторонний пневмоцилиндр с диаметром поршня 80 мм и ходом 250 мм предназначен для линейного перемещения и создания усилий в технологиях сборки, зажима, позиционирования и привода простых механизмов. Работает на сжатом воздухе в диапазоне 0.2–10 бар; при 6 бар фактическое усилие прямого хода составляет 3016 Н, теоретическое усилие обратного хода — 2721 Н. Поршень оснащён магнитом для герконовых/датчиков положения, демпфирование осуществлено упругими элементами для снижения ударных нагрузок, порт подключения G3/8 обеспечивает стандартный монтаж в пневмосистему.
Ключевые особенности конструкции
Корпус и шток выполнены из нержавеющей стали для повышенной коррозионной стойкости; крышки — алюминиевые для снижения массы. Исполнение: односторонний шток с наружной резьбой M20x1.5, задняя крышка с цилиндрическим шарниром (ось шарнира Ø16 мм, ширина 28 мм). Уплотнения — полиуретан, демпфирование — упругие элементы. Конструкция со съёмными крышками обеспечивает разборность и ремонтопригодность. Рабочая температура от −20 до +80 °C; допускается работа со смазкой, при этом после применения смазки требуется её постоянное поддержание.
Экспертные рекомендации по применению
Монтируйте с контролем соосности, чтобы исключить боковые нагрузки на шток; используйте шарнир Ø16 мм и надежную фиксацию резьбы M20x1.5 по рекомендованному моменту. Для точного позиционирования применяйте бесконтактные датчики по магниту поршня. Ограничьте давление в системе регулятором и фильтром, избегайте гидравлических ударов выше допустимых 10 бар. При использовании смазки установите график её пополнения и инспекций уплотнений; при плановом обслуживании снимайте съёмные крышки для проверки демпферов и состояния штока.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 80 мм | Определяет усилие пневмоцилиндра при заданном давлении |
| Ход штока | 250 мм | Максимальное перемещение штока при выдвижении |
| Тип действия | двустороннего действия | Рабочее давление подаётся с обеих сторон для управления движением |
| Теоретическое усилие прямого хода при 6 бар | 30160 Н | Расчёт по площади поршня и давлению 6 бар |
Советы специалистов
- Подбирайте диаметр поршня исходя из требуемого усилия: рассчитайте площадь поршня и умножьте на рабочее давление; добавляйте запас на трение и потери.
- Выбирайте между упругим и пневматическим демпфированием по нагрузке и скорости: пневмодемпфирование даёт регулируемую энергоёмкость при высоких скоростях.
- Если требуется позиционирование — выбирайте цилиндр с магнитом на поршне или согласуйте датчики с конструкцией штока; отсутствие магнита исключает использование герконовых/оптических сенсоров.
- Материал штока и корпуса влияет на коррозионную стойкость: алюминий подходит для нейтральной среды, для агрессивной — нержавеющие исполнения.
- При выборе нестандартизованного цилиндра учитывайте, что крепёж и размеры могут не совпадать со стандартными монтажными фланцами.
Лайфхак: для увеличения скорости цикла установите клапан быстрого выхлопа на подводе — это уменьшит время перезаряда и сократит инерционные задержки.
Частая ошибка: ставят цилиндр без направляющих при значительных боковых нагрузках — это быстро приводит к износу втулок и деформации штока.
Кому не подходит
- Цилиндры малого диаметра — при значительных боковых нагрузках или больших моментах на шток.
- Алюминиевые исполнения — для агрессивной среды и длительной работы при высокой влажности без коррозионной защиты.
- Круглые стандартизованные цилиндры с завальцованными крышками — если требуется лёгкая ремонтопригодность и разборка на месте.
Практические кейсы
- Заменили нестандартный цилиндр на ISO-совместимый того же диаметра — сохранили крепления и сократили время простоя на 70% без переделки станка.
- При выборе цилиндра по усилию рассчитали диаметр по требованию 20 кН при 6 бар и подобрали 80 мм поршень с запасом на трение; монтаж прошёл без доработок.
- Установили магнитный поршень и герконовые датчики: заменили аналог без магнита и получили точное позиционирование с минимальными изменениями в конструкции.
Сопутствующие товары: дроссели для регулировки скорости, фитинги и быстрые разъёмы, монтажные фланцы/лапы, датчики положения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S и используйте формулу F = p · S, где p — рабочее давление в паскалях; добавьте запас на трение и потери.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры одного стандарта (например, ISO 15552) взаимозаменяемы по базовым габаритам и креплениям, если совпадают монтажные варианты и размеры хвостовиков.
В чём отличие пневматического и упругого демпфирования?
Пневматическое демпфирование регулируется давлением и потоком воздуха и эффективно при высоких скоростях; упругие элементы (пакетные демпферы) обеспечивают простую механическую амортизацию без регулировки.
Как отрегулировать пневматическое демпфирование?
Регулируют через встроенные регулируемые дроссели/запорные клапаны, уменьшая или увеличивая пропускную способность на входе в демпферную камеру до достижения нужной скорости и плавности хода.
Какие монтажные принадлежности используются и когда нужна внешняя направляющая?
Используются фланцы, лапы, монтажные втулки, вилки на шток и датчики положения; внешняя направляющая необходима при значительных боковых или крутящих нагрузках, когда цилиндр не может воспринять поперечную силу сам.
Автор
Антон Бобров
Характеристики PVB-080-SNA-0250
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M20x1.5
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня.
Зависимость линейная, таким образом усилие при давлении, отличном от 6 бар, несложно пересчитать пропорционально.
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня.
Зависимость линейная, таким образом усилие при давлении, отличном от 6 бар, несложно пересчитать пропорционально.
При обратном ходе пневмоцилиндра площадь, на которую давит сжатый воздух, меньше, чем при прямом ходе. Она рассчитывается как площадь поршня минус площадь сечения штока.
- -
- 16 мм
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
- алюминий
- сталь нержавеющая
- Pemaks PVB
