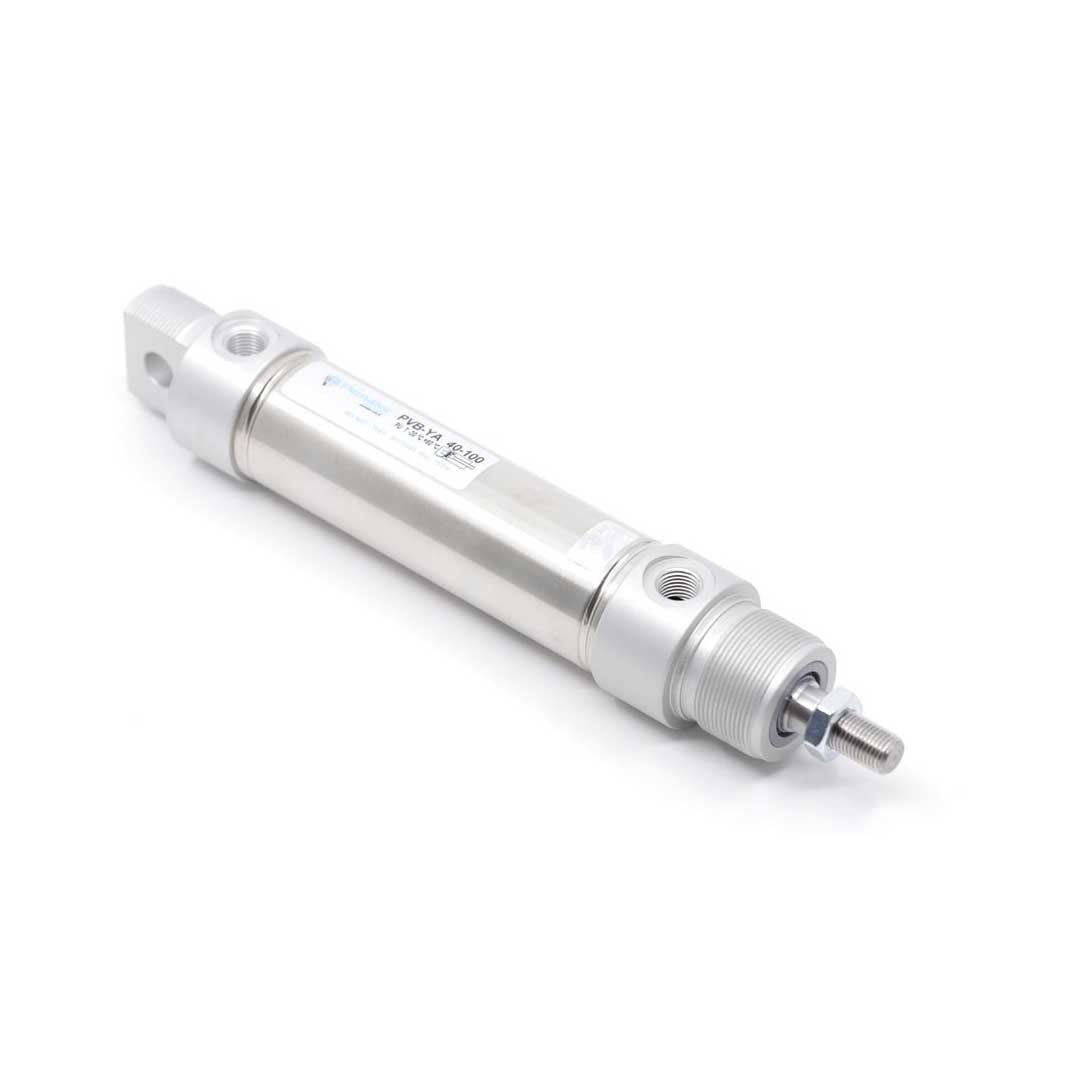

Описание PVB-032-SYA-0080
Назначение и принцип работы
Пневмоцилиндр с диаметром поршня 32 мм и ходом 80 мм предназначен для выполнения линейных перемещений в автоматизированных узлах: позиционирование, зажим, толкание и возвратные операции. Двустороннего действия с односторонним штоком и наружной резьбой M10x1.25, он работает от сжатого воздуха (G1/8) в диапазоне 0.2–10 бар; при 6 бар дает усилие прямого хода 482 Н и теоретическое усилие обратного хода 415 Н. Позиция определяется встроенным магнитом для бесконтактных датчиков. Регулируемое пневматическое демпфирование обеспечивает плавный заход при конце хода.
Ключевые особенности конструкции
Корпус и шток — нержавеющая сталь, крышки — алюминий; уплотнения выполнены из полиуретана. Конструкция с завальцованными крышками — неразборная, эксплуатировать как заменяемый модуль. Задняя крышка оснащена цилиндрическим шарниром (ось Ø10 мм, ширина 16 мм). Рабочая среда — сжатый воздух; возможна предварительная смазка, но при её использовании требуется постоянная подача смазки. Диапазон температур эксплуатации −20…+80 °C. Подключение G1/8, демпфирование настраиваемое, магнит для датчиков обеспечивает совместимость с промышленными концевыми выключателями.
Экспертные рекомендации по применению
Устанавливать с выверкой оси, избегать боковых нагрузок на шток; использовать фильтр и регулятор давления, не превышать 10 бар. При монтаже учесть момент на резьбе M10x1.25 и рекомендованный зазор в шарнирах Ø10 мм. Для сред с абразивами или высокой влажностью применять дополнительные фильтры и осушители. Поскольку цилиндр не ремонтопригоден, планировать запасные позиции в техобслуживании; при необходимости смазки обеспечить непрерывную подачу и контролировать состояние уплотнений (PU) во избежание вытеснения. Ограничивать работу за пределами −20…+80 °C и избегать ударных перегрузок, которые могут вывести из строя демпфирование.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 32 мм | Определяет рабочую площадь и теоретическое усилие цилиндра при заданном давлении. |
| Ход штока | 80 мм | Максимальное линейное перемещение штока при выдвижении. |
| Тип действия | Двустороннего действия | Подача воздуха с обеих сторон обеспечивает управляемое выдвижение и возврат. |
Советы специалистов
Экспертные советы
- Подбирайте диаметр поршня по требуемому усилию: рассчитывайте площадь поршня и умножайте на рабочее давление.
- Если нужна позиционная коммутация — выбирайте цилиндр с магнитом на поршне или предусматривайте датчики с внешней установкой.
- При наличии поперечных нагрузок используйте внешние направляющие или комбинируйте цилиндр с линейными подшипниками.
- Отсутствие пневмодемпфирования ускоряет работу, но увеличивает ударные нагрузки — учитывайте ресурс креплений и штока.
- Материал штока и корпуса выбирайте по агрессивности среды: для влажных/коррозионных условий предпочтительна нержавеющая сталь или покрытие.
Лайфхак
Для быстрого увеличения скорости хода поставьте клапан быстрого выхлопа и отрегулируйте дроссель с обратным клапаном на линиях управления.
Практический приём
При настройке пневматического демпфирования ставьте регулировочные дроссели на подачу демпфирующей камеры и доводите скорость вхождения/выхода штока до минимальных ударов под рабочей нагрузкой.
Частая ошибка
Покупка цилиндра без магнита при необходимости частой позицииции — приведёт к невозможности использования герконовых датчиков и дополнительным затратам на внешние решения.
Кому не подходит
- Системам с высокими боковыми нагрузками — если нет внешней направляющей;
- Агрессивным средам без коррозионного исполнения — алюминиевые корпуса быстро выйдут из строя;
- Задачам, где важна лёгкая ремонтопригодность при завальцованных крышках.
3 кейса из практики
- Заменили цилиндр на стандартизованный 32×80 мм и сохранили оригинальные крепления, сократив время остановки на 2 дня.
- Установили цилиндр с магнитом и настроили герконовые датчики — позиционирование с погрешностью ±1 мм без механических доработок.
- Подобрали диаметр по усилию: требовалось 300 Н при 6 бар — рассчитали площадь и подтвердили выбор 32 мм диаметра через калькуляцию.
Сопутствующие товары: дроссели регулировочные, быстросъёмные фитинги, монтажные лапы/фланцы, датчики положения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Расчёт по формуле F = p · S, где p — рабочее давление в бар (перевести в Н/мм²), S — площадь поршня; выбирайте диаметр, дающий необходимое усилие с запасом.
Можно ли заменять цилиндры стандарта без переделки крепежей?
Если габариты и монтажные отверстия соответствуют одному стандарту (например, ISO), замена обычно возможна без переделки; при нестандартных конструкциях потребуется адаптация креплений.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируемое и снижает скорость за счёт ограничения выхода воздуха, упругое демпфирование выполняется элементами амортизации и не регулируется.
Как отрегулировать пневматическое демпфирование?
Установите регулируемые дроссели на порты демпфирования и постепенно увеличивайте сопротивление, проверяя скорость и отсутствие ударов при рабочей нагрузке.
Какие монтажные принадлежности используются с пневмоцилиндрами и как защитить шток от грязи?
Часто используют фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофры или направляющие кожухи в грязных условиях.
Автор
Антон Бобров
Характеристики PVB-032-SYA-0080
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10x1.25
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня.
Зависимость линейная, таким образом усилие при давлении, отличном от 6 бар, несложно пересчитать пропорционально.
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня.
Зависимость линейная, таким образом усилие при давлении, отличном от 6 бар, несложно пересчитать пропорционально.
При обратном ходе пневмоцилиндра площадь, на которую давит сжатый воздух, меньше, чем при прямом ходе. Она рассчитывается как площадь поршня минус площадь сечения штока.
- -
- 10 мм
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
- алюминий
- сталь нержавеющая
- Pemaks PVB
