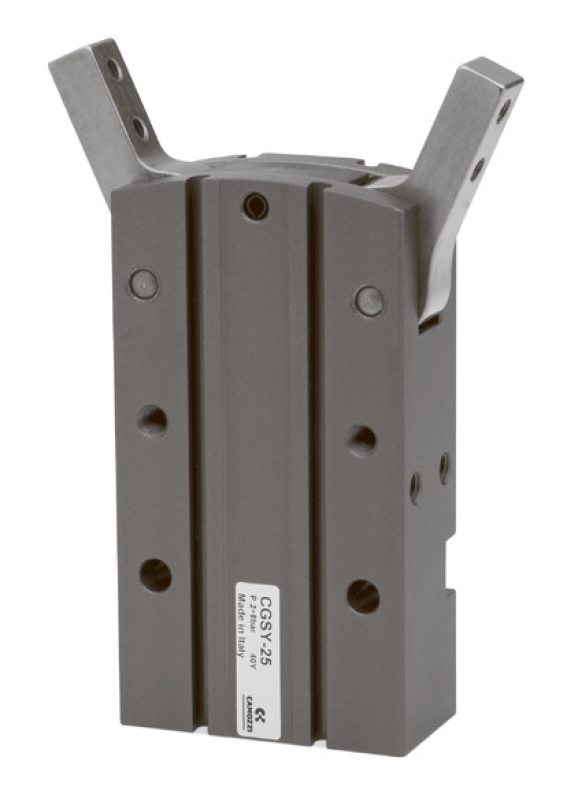

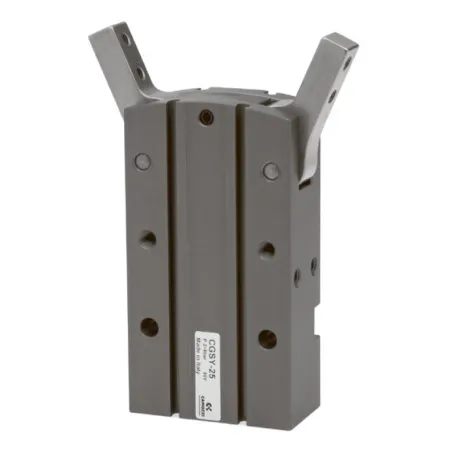

Описание CGSY-25
Конструкция захватов серии CGSY гарантирует постоянство рабочих характеристик независимо от продолжительности производственного процесса, в том числе в областях применения с высокими требованиями, например, в отношении производительности.
Угол раскрытия 180° позволяет использовать захваты на больших производственных участках и одновременно оптимизировать процессы перемещения и манипулирования изделиями. Это делает данный захват максимально удобным для таких применений, как выдув ПЭТ-тары и линии наполнения в пищевой и химической промышленности.
Конструкция и используемые материалы обеспечивают точную работу захвата даже в неблагоприятной среде, содержащей пыль и испарения, а также в областях применения, для которых характерны частые промывки.
Захваты серии CGSY гарантируют точность и гибкость при установке. Точность позиционирования захвата обеспечивается наличием калиброванных отверстий на основании и боковой стороне.
Особенности:
- Надёжная, облегченная и компактная конструкция
- Большое усилие захвата
- Крепление снизу и сбоку
- Точность и повторяемость положения
- Высокая взаимозаменяемость (втулки и центрирующие штифты)
- Определение положения (переднего) с помощью магнитных датчиков положения серии CSD
- Соответствие директиве ЕС по ограничению использования опасных веществ (ROHS)
- Высокая скорость захвата и раскрытия
- Защита от загрязнений на входе
Автор
Антон Бобров
Характеристики CGSY-25
- 2
- 3 Гц
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 0.05 °
- внутренняя резьба и центрирующая втулка
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 2 ÷ 8 бар
- 5 ÷ 60 °C
- любое
