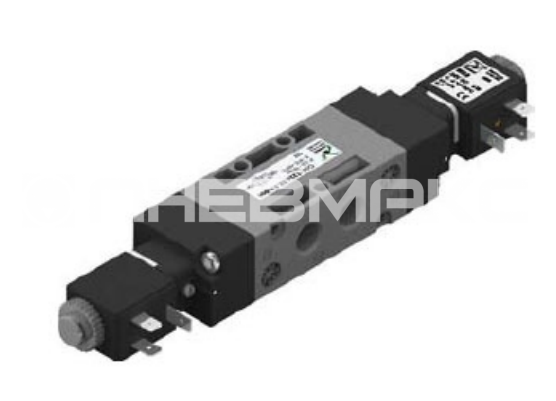

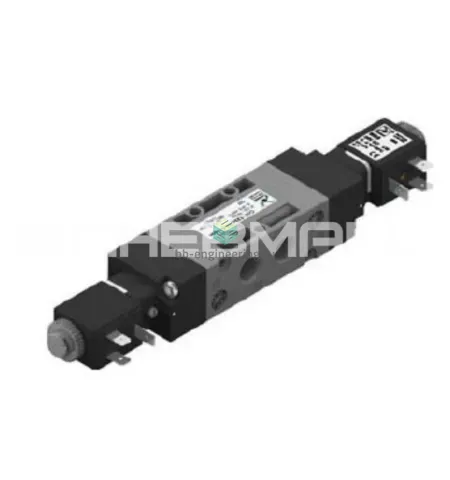

Описание T424.52.0.0.B05
Назначение и принцип работы
Пневмосистема 5/2 бистабильного типа предназначена для переключения двухпозиционных исполнительных механизмов (пневмоцилиндров, захватов и др.). Механизм с электрическим пилотным управлением и напряжением катушки 24 V DC обеспечивает сохранение исходного положения при отсутствии питания. Питание пилотного каскада — внутреннее, что упрощает разводку; все присоединения выполнены резьбой G1/4 (вход G1/4, выходы G1/4, выхлоп G1/4), что обеспечивает совместимость с типовыми пневмолиниями.
Ключевые особенности конструкции
Корпус выполнен из анодированного алюминия с внутренними направляющими из нержавеющей стали; уплотнения — стандартные нитриловые (NBR). Исполнение — пилотное, 5/2 моностабильное, без заводского разъёма (подготовлено для прямого подключения проводов к катушке). Рабочая среда — сжатый воздух, предварительно фильтрованный; рекомендуемый диапазон рабочего давления 0–8 бар, эксплуатационная температура примерно −10…+60 °C в стандартном исполнении. Внутреннее питание пилота уменьшает потребность в дополнительных линиях управления, а клеммы/выводы без разъёма позволяют использовать предпочитаемый тип электрического соединения на месте монтажа.
Экспертные рекомендации по применению
При подборе учитывайте требуемую производительность по расходу и совместимость резьбы G1/4. Перед установкой обеспечьте фильтрацию воздуха (микрон 5–40) и, при необходимости, смазку в соответствии с рекомендациями цилиндров. Для катушки 24 V DC обязательно использовать подавление перенапряжений (диод или RC‑цепь) для продления срока службы и защиты управляющей электроники. Монтаж — на колодку или фланец с герметизацией резьбы; избегать длительной работы при давлениях выше 8 бар и пульсаций, критичных для пружинного возврата. При эксплуатации контролировать состояние уплотнений и отсутствие влаги в магистрали.
Особенности
Распределитель пневматический с электромагнитным управлением 5/2, G1/4', 1050нл/мин, технополимер, ЭлПнУправление - ЭлПнУправление, 24V DCКлючевые параметры
| Параметр | Значение | Описание |
|---|---|---|
| Функция клапана | 5/2 бистабильный | Пятиканальный распределитель без возврата в исходное положение; подходит для управления двусторонними приводами. |
| Тип управления | электрический | Управление осуществляется электромагнитными катушками для дистанционного переключения. |
| Напряжение катушки | 24 V | Стандартное низковольтное питание катушки, совместимое с промышленными контроллерами 24 VDC. |
| Подключение | G1/4 | Резьбовое присоединение по стандарту G1/4 для магистралей и фитингов. |
Советы специалистов
Экспертные советы
- Перед монтажом проверяйте направление потока и соответствие G‑резьбы фитингов, чтобы избежать несовместимости магистралей.
- Для электропривода используйте фильтр и стабилизированное питание 24 V; помехи и просадки напряжения приводят к залипанию катушки.
- При установке учитывайте необходимость отвода выхлопа — используйте глушители или выхлопные дроссели при шумных или запылённых средах.
Лайфхак: при пусконаладке временно используйте ручное дублирование (если есть), чтобы отработать логику управления без подачи электрического сигнала.
Частая ошибка: устанавливают моностабильный вместо бистабильного распределителя и затем не могут зафиксировать положение без постоянного питания катушки.
Кому не подходит
- Системам с низким давлением пилота, если модель требует внешнего/высокого пилотного давления.
- Приложениям с очень высоким расходом воздуха — для них требуются распределители с увеличенным номинальным расходом.
- Конструкциям, где требуется стыковая или нестандартная компоновка — необходимы аналоги по габаритам и креплению.
Практические кейсы
- На линии упаковки установили 5/2 бистабильный распределитель при питании 24 V; после добавления фильтра и стабилизатора устранились ложные срабатывания — время отказа снизилось на 30%.
- При модернизации пресса заменили распределитель с G1/8 на G1/4 для увеличения пропускной способности; падение давления в магистрали уменьшилось при тех же циклах.
- На стенде наладки использовали ручное дублирование для проверки работы цилиндров без контроллера — сэкономили время при отладке последовательностей.
Сопутствующие товары: фитинги G1/4, глушители выхлопа, выхлопные дроссели и электрокатушки совместимые с 24 V.
FAQ
Чем отличаются пилотные распределители от распределителей прямого действия?
Пилотные распределители управляются потоком пилота (внутренним или внешним) и подходят для высоких расходов и давлений; распределители прямого действия имеют встроенный исполнительный элемент и работают при низком давлении и малых расходах.
В чём разница между внутренним и внешним питанием пилота?
Внутреннее питание пилота использует основной поток в распределителе для управления пилотом, экономя соединения, но требует достаточного рабочего давления; внешнее питание подаётся отдельной линией и позволяет управлять при низком давлении в магистрали.
Чем отличается моностабильный распределитель от бистабильного?
Моностабильный имеет одно стабилизированное положение и возвращается пружиной после отключения управления; бистабильный фиксирует два положения и требует отдельного сигнала для переключения в каждое из них.
Какие размеры важно учесть при замене распределителя на аналог?
Учитывайте габаритные размеры, расположение и шаг крепёжных отверстий, тип и расположение портов (например, G1/4), а также совместимость по стыковому монтажу и схемам пневмосоединений.
Какие ошибки чаще всего приводят к некорректной работе электропневматического распределителя?
Частые ошибки — отсутствие фильтра и лубрикатора, нестабильное питание 24 V для катушки, неправильный выбор типа (моностабильный вместо бистабильного) и несоответствие размеров или резьбы при замене.
Автор
Антон Бобров
Характеристики T424.52.0.0.B05
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее
Переключение клапана происходит за счет перемещения внутри него запорного элемента, например, поршня, мембраны, золотника или картриджа.
В распределителях прямого действия это перемещение возникает в связи со смещение исполнительного элемента – рукоятки, педали, тублера, рычага, в случае клапана с механическим или ручным управлением, а также за счет перемещения сердечника под воздействием магнитного поля катушки, если это клапан с электромагнитным управлением. С одной стороны, это позволяет использовать клапан в широком диапазоне давлений, и даже с вакуумом, так как переключение не зависит от наличия или отсутствия в клапане давления. С другой стороны, пропорционально увеличению размера клапана растет также и требуемое для его переключения усилие. В случае клапанов прямого действия с электромагнитным управлением это означает увеличение размера и мощность катушки, что приводит к повышенному потреблению электроэнергии и излишнему нагреву.
3/2 распределитель прямого действия с электромагнитным управлением.
Распределители непрямого действия имеют в своей конструкции пилотный каскад усиления, который для простоты чаще называют просто пилотом. Задача исполнительного элемента в данном случае состоит не в смещении самого запорного элемента основного клапана, а, фактически, в открытии небольшого воздушного канала. Смещение самого запорного элемента происходит за счет давления, попадающего к нему через этот открывающийся канал.
Фактически, пилот является миниатюрным клапаном-посредником, переключающимся от незначительного усилия исполнительного элемента, и далее направляющим поток рабочей среды на переключение основного клапана. Это позволяет управлять клапанами больших размеров относительно маломощными катушками и небольшими механическими органами управления.
Обратной стороной медали является повышенные требования к рабочим давлениям клапана. Усилие, создаваемое давлением рабочей среды, должно быть достаточным для переключения, при этом само давление не должно быть слишким высоким, иначе пилот может разрушиться. В связи с этим, диапазон давлений клапанов с пилотным управлением ниже, чем у клапанов прямого действия.
3/2 распределитель с электромагнитным управлением и пилотным каскадом.
- с пилотным управлением
Внутреннее или внешнее питание пилота. Влияет на рабочее давление, возможность реверсивной работы и др. Подробнее
- G1/4
- G1/4
- G1/4
