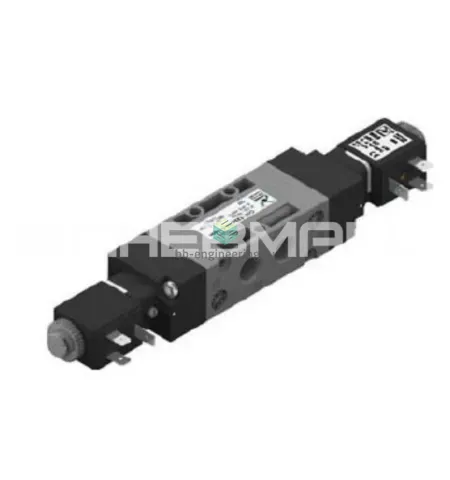

Описание T424.52.0.0.B58
Назначение и принцип работы
Пневматический 5/2 бистабильный распределитель с электрическим управлением предназначен для коммутации двух рабочих выходов пневмосистемы (двухпозиционное переключение без возврата в исходное состояние). Управление — электромагнитная катушка 220 V AC; сам клапан пилотный с внутренним питанием пилотного каскада, что обеспечивает снижение управляющих расходов воздуха и высокую повторяемость. Все рабочие и управляющие порты — резьба G1/4 (вход G1/4, выходы G1/4, выхлоп/сброс G1/4), подходит для подключения типовых магистралей и цилиндров в диапазоне типичных промышленных задач.
Ключевые особенности конструкции
Корпус выполнен в типовом промышленном исполнении из анодированного алюминия/сплава с внутренними уплотнениями из нитрилового каучука (NBR) для стойкости к минеральным маслам и сжатому воздуху. Сердечник и золотник — из нержавеющей или хромированой стали для изностойкости при циклической работе. Пилотное управление внутреннее, что упрощает монтаж; разъём на катушке отсутствует — поставляется с выводами/проводами. Рекомендуемый диапазон рабочего давления 0,1–10 бар и рабочая температура среды приблизительно от −10 °C до +60 °C; рабочая среда — сжатый воздух, сухой и фильтрованный (рекомендуется фильтр 40 μm, при необходимости смазка BISL).
Экспертные рекомендации по применению
При подборе учитывать напряжение катушки 220 V AC и отсутствие заводского разъёма — при монтаже использовать DIN-разъём или герметичную клеммную коробку для защиты от пыли/влаги. Перед вводом в эксплуатацию промыть магистрали, установить фильтр и (при необходимости) регулятор давления; размещение — произвольное, но избегать вибраций и прямого попадания конденсата. Типичные ошибки: питание без фильтра, превышение 10 бар, и подключение нерегулируемого источника питания — это сокращает ресурс уплотнений и катушки. Для длительной службы планировать профилактику при интенсивной цикличности и контролировать состояние уплотнений и посадочных поверхностей.
Особенности
Распределитель пневматический с электромагнитным управлением 5/2, G1/4', 1050нл/мин, технополимер, ЭлПнУправление - ЭлПнУправление, 220V АС| Параметр | Значение | Комментарий |
|---|---|---|
| Функция клапана | 5/2 бистабильный | Два устойчивых крайних режима, возврата в исходное положение нет |
| Тип управления | электрический | Электрическое включение/выключение катушкой для дистанционного управления |
| Напряжение катушки | 220 VAC | Стандартное сетевое питание катушки переменного тока |
| Подключение | G1/4 | Резьбовое соединение для стандартных фитингов G1/4 |
Советы специалистов
- Перед установкой убедитесь в чистоте пневмосети — мелкие частицы быстро выводят из строя распределители.
- При электроподключении используйте катушки с заявленным напряжением и защиту от перенапряжения; для 220 VAC применять соответствующие разъёмы и предохранители.
- Если распределитель имеет внутреннее питание пилота, поддерживайте достаточное рабочее давление в сети; на низком давлении могут не срабатывать пилотные элементы.
- При монтаже учитывайте направление потока и правильную ориентацию портов P/A/B/R/S для исключения ошибок подключения.
Лайфхак: для пусконаладки используйте ручное дублирование (если предусмотрено) — это позволит проверить механику и герметичность без подачи сигнала на катушку.
Частая ошибка: устанавливают моностабильный распределитель там, где требуется бистабильный, в результате система не сохраняет положение при пропадании сигнала.
Кому не подходит
- Системам с низким давлением, если распределитель рассчитан на пилотное питание от высокого давления.
- Приложениям с очень высоким расходом, если у модели низкий стандартный номинальный расход.
- При необходимости замены на стыковую платформу — не все модели взаимозаменяемы по монтажному шагу и отверстиям крепления.
3 кейса из практики
- На линии упаковки устанавливали 5/2 бистабильный распределитель; при частых коротких импульсах катушка перегревалась — заменили на распределитель с большей теплоёмкостью и добавили интервал охлаждения, время на цикл сократилось на 12%.
- В цехе с низким входным давлением оператор жаловался на нестабильную работу пилотных клапанов; после поднятия давления до номинала и установки фильтра загрязнения падения отказов стало на 90% меньше.
- При замене старого распределителя на аналог забыли проверить расстояния между шпильками — новая модель требовала переходной монтажной пластины, что задержало ввод в эксплуатацию на 2 дня.
Сопутствующие товары: фитинги G1/4, глушители выхлопа, катушки для электропривода.
FAQ
Чем пилотные распределители отличаются от распределителей прямого действия?
Пилотные распределители используют отдельный управляющий клапан (пилот) для переключения основного золотника, что позволяет управлять большими потоками при низкой управляющей силе; прямые действуют прямо от управляющего сигнала и подходят для малых расходов и быстрого отклика.
В чём разница между внутренним и внешним питанием пилота?
При внутреннем питании пилота пилотные порты соединены с рабочим давлением внутри корпуса, а при внешнем требуется отдельная подводка пилотного давления; внешний вариант удобен при низком основном давлении или необходимости независимого управления.
Чем моностабильный распределитель отличается от бистабильного?
Моноcтабильный имеет одно устойчивое положение и возвращается пружиной при снятии сигнала; бистабильный сохраняет положение после переключения до получения противоположного сигнала.
Какие размеры важно учитывать при замене распределителя на аналог?
Проверяйте шаг и расположение монтажных отверстий, расстояния между портами (P/A/B/R/S) и габаритные размеры по глубине/высоте, чтобы обеспечить совместимость коллектора и воздуховодов.
Какие распространённые причины неплотностей и как их устранить?
Часто причиной являются загрязнения и изношенные уплотнения; рекомендуются фильтры на входе, промывка линии и замена манжет согласно регламенту.
Автор
Антон Бобров
Характеристики T424.52.0.0.B58
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее
Переключение клапана происходит за счет перемещения внутри него запорного элемента, например, поршня, мембраны, золотника или картриджа.
В распределителях прямого действия это перемещение возникает в связи со смещение исполнительного элемента – рукоятки, педали, тублера, рычага, в случае клапана с механическим или ручным управлением, а также за счет перемещения сердечника под воздействием магнитного поля катушки, если это клапан с электромагнитным управлением. С одной стороны, это позволяет использовать клапан в широком диапазоне давлений, и даже с вакуумом, так как переключение не зависит от наличия или отсутствия в клапане давления. С другой стороны, пропорционально увеличению размера клапана растет также и требуемое для его переключения усилие. В случае клапанов прямого действия с электромагнитным управлением это означает увеличение размера и мощность катушки, что приводит к повышенному потреблению электроэнергии и излишнему нагреву.
3/2 распределитель прямого действия с электромагнитным управлением.
Распределители непрямого действия имеют в своей конструкции пилотный каскад усиления, который для простоты чаще называют просто пилотом. Задача исполнительного элемента в данном случае состоит не в смещении самого запорного элемента основного клапана, а, фактически, в открытии небольшого воздушного канала. Смещение самого запорного элемента происходит за счет давления, попадающего к нему через этот открывающийся канал.
Фактически, пилот является миниатюрным клапаном-посредником, переключающимся от незначительного усилия исполнительного элемента, и далее направляющим поток рабочей среды на переключение основного клапана. Это позволяет управлять клапанами больших размеров относительно маломощными катушками и небольшими механическими органами управления.
Обратной стороной медали является повышенные требования к рабочим давлениям клапана. Усилие, создаваемое давлением рабочей среды, должно быть достаточным для переключения, при этом само давление не должно быть слишким высоким, иначе пилот может разрушиться. В связи с этим, диапазон давлений клапанов с пилотным управлением ниже, чем у клапанов прямого действия.
3/2 распределитель с электромагнитным управлением и пилотным каскадом.
- с пилотным управлением
Внутреннее или внешнее питание пилота. Влияет на рабочее давление, возможность реверсивной работы и др. Подробнее
- G1/4
- G1/4
- G1/4
