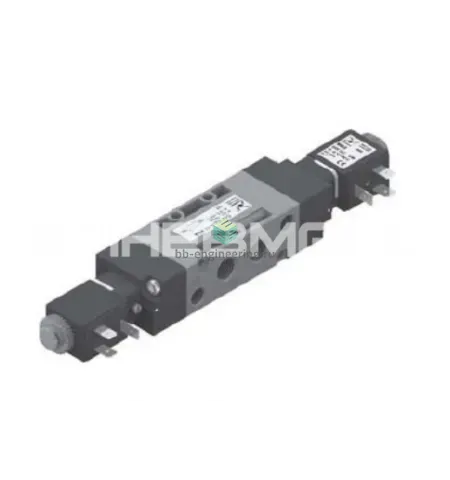

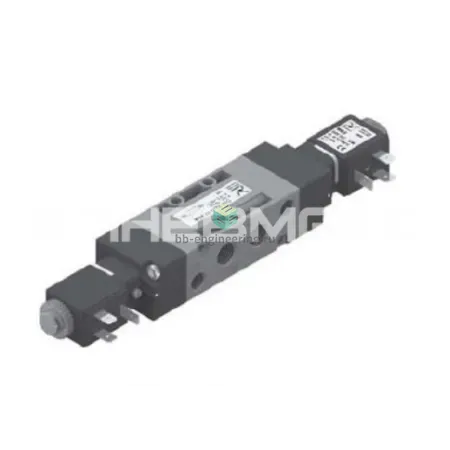

Описание T424.52.0.0.E.B05
Назначение и принцип работы
Электрический 5/2 бистабильный пневмораспределитель с пилотным управлением предназначен для последовательного управления двухпозиционными исполнительными механизмами (цилиндрами, мехатроникой) в системах сжатого воздуха. Управление — электрической катушкой 24 V DC; при подаче питания катушка переключает золотник в рабочее положение, при снятии питания — остается в этом же положении. Питание пилотного каскада — внешнее, основные и пилотные порты выполнены под резьбу G1/4 (вход: G1/4; выход: G1/4; выхлоп/дренаж: G1/4), что обеспечивает простую интеграцию в модульные пневмосети.
Ключевые особенности конструкции
Корпус изготовлен из анодированного алюминия/цинкового сплава с внутренними деталями из конструкционной стали; уплотнения — нитриловые (NBR) по умолчанию (рабочая температура типично −10…+60 °C, при использовании FKM — до +80 °C). Конструкция — пилотная с внешним питанием пилота, обеспечивает переключение при рабочем давлении 0–10 бар (макс. 10 бар). Отсутствует заводской разъём; электрическое подключение — прямая проводка к катушке. Рабочая среда — фильтрованный, сухой и смазанный/нессмазанный сжатый воздух.
Экспертные рекомендации по применению
Монтировать в зоне с температурой и влажностью в рабочем диапазоне, обеспечив фильтрацию воздуха (рекомендуется класс 40 µm и осушение для точных приводов). Поскольку питание пилота внешнее, обеспечить равное или согласованное давление пилотной и основной магистралей. Для катушки 24 V DC рекомендовано подавать через защитный диод/снаббер и предусмотреть крепление кабеля (разъём по требованию). Избегать превышения 10 бар, грязи и агрессивных сред; при установке на вибрации — использовать фиксацию и регулярную проверку герметичности резьб G1/4 и состояния уплотнений.
Особенности
Распределитель пневматический с электромагнитным управлением 5/2, G1/4', 1050нл/мин, технополимер, ЭлПнУправление - ЭлПнУправление, внешнее питание пилотных клапанов G1/8', 24V DCКлючевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Функция клапана | 5/2 бистабильный | Стандартная схема для переключения двух рабочих линий без возврата в исходное положение. |
| Тип управления | электрический | Управление осуществляется электрокатушкой, подходит для интеграции с ПЛК и релейной логикой. |
| Подключение | G1/4 | Используйте фитинги и переходники с резьбой G1/4 для пневмосистемы. |
| Напряжение катушки | 24 V | Типовое промышленное напряжение постоянного тока; проверяйте полярность и потребление при подборе кабеля. |
Советы специалистов
Экспертные советы
- При монтаже обеспечьте доступ к катушке для быстрой замены и проверки электрических подключений.
- Перед пуском убедитесь в соответствии давления в системе требованиям для пилотного управления, особенно при внутреннем питании пилота.
- Устанавливайте глушители на выхлопы, чтобы снизить шум и защитить систему от загрязнений.
- При работе с 5/2 бистабильными распределителями учитывайте отсутствие возврата.
Лайфхак: при пусконаладке используйте ручное дублирование управления для последовательной проверки всех положений, затем возвращайте дублёр в исходное состояние.
Частая ошибка: забывают проверить совместимость напряжения и типа разъёма катушки — это приводит к неработающей электрической части на месте монтажа.
Кому не подходит
- Системам с очень низким давлением, если распределитель рассчитан на пилотное питание от давления в магистрали.
- Приложениям с высоким требованием по расходу, если выбран распределитель прямого действия с низким пропускным сечением.
- Монтажам, требующим нестандартных размеров фланцев или стыкового соединения, если замена возможна только по тому же стандарту.
3 кейса из практики
- На линии упаковки установили 5/2 бистабильный распределитель; при увеличении скорости до 120 циклов/мин выявили перегрев катушки — заменили на катушку с большим ресурсом и улучшили охлаждение.
- При замене на аналогичный узел проверили размеры портов и расстояния между крепёжными отверстиями: несоответствие 2 мм помешало прямой замене без адаптера.
- В системе с внутренним питанием пилота при падении давления до 1,2 бар распределитель перестал переключаться — добавили внешний пилотный источник для стабильной работы при низком давлении.
Сопутствующие товары:
- Фитинги и быстросъёмные соединения G1/4
- Глушители выхлопа и выхлопные дроссели
- Запасные электрокатушки 24 V
FAQ
Чем отличаются пилотные распределители от распределителей прямого действия?
Пилотные распределители используют управляющее давление для переключения основного клапана, что позволяет переключать большие потоки при низкой управляющей силе; прямого действия переключают напрямую усилием электрической или механической части и обычно имеют меньший расход.
В чём разница между внутренним и внешним питанием пилота?
При внутреннем питании пилота управляющее давление берётся из той же магистрали, что и рабочий поток, а при внешнем — подаётся отдельным источником; внешний вариант необходим при низком рабочем давлении или для изоляции управления.
Чем моностабильный распределитель отличается от бистабильного?
Моностабильный имеет одно стабильное положение и возвращается пружиной в исходное состояние при снятии управления; бистабильный фиксирует оба положения и требует отдельного сигнала для переключения в каждую сторону.
Какие размеры нужно учитывать при замене распределителя на аналог?
Проверяйте тип и резьбу портов (например, G1/4), расстояния между крепёжными отверстиями, глубину и центрирование проходов, а также габариты катушки и разъёма для обеспечения совместимости монтажа.
Какие типичные проблемы возникают с электрическими катушками у пневмораспределителей?
Частые причины отказа — несоответствие напряжения, перегрев при длительной работе, попадание влаги в разъём; решается проверкой напряжения, использованием катушек с защитой IP и корректной вентиляцией.
Автор
Антон Бобров
Характеристики T424.52.0.0.E.B05
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее
Переключение клапана происходит за счет перемещения внутри него запорного элемента, например, поршня, мембраны, золотника или картриджа.
В распределителях прямого действия это перемещение возникает в связи со смещение исполнительного элемента – рукоятки, педали, тублера, рычага, в случае клапана с механическим или ручным управлением, а также за счет перемещения сердечника под воздействием магнитного поля катушки, если это клапан с электромагнитным управлением. С одной стороны, это позволяет использовать клапан в широком диапазоне давлений, и даже с вакуумом, так как переключение не зависит от наличия или отсутствия в клапане давления. С другой стороны, пропорционально увеличению размера клапана растет также и требуемое для его переключения усилие. В случае клапанов прямого действия с электромагнитным управлением это означает увеличение размера и мощность катушки, что приводит к повышенному потреблению электроэнергии и излишнему нагреву.
3/2 распределитель прямого действия с электромагнитным управлением.
Распределители непрямого действия имеют в своей конструкции пилотный каскад усиления, который для простоты чаще называют просто пилотом. Задача исполнительного элемента в данном случае состоит не в смещении самого запорного элемента основного клапана, а, фактически, в открытии небольшого воздушного канала. Смещение самого запорного элемента происходит за счет давления, попадающего к нему через этот открывающийся канал.
Фактически, пилот является миниатюрным клапаном-посредником, переключающимся от незначительного усилия исполнительного элемента, и далее направляющим поток рабочей среды на переключение основного клапана. Это позволяет управлять клапанами больших размеров относительно маломощными катушками и небольшими механическими органами управления.
Обратной стороной медали является повышенные требования к рабочим давлениям клапана. Усилие, создаваемое давлением рабочей среды, должно быть достаточным для переключения, при этом само давление не должно быть слишким высоким, иначе пилот может разрушиться. В связи с этим, диапазон давлений клапанов с пилотным управлением ниже, чем у клапанов прямого действия.
3/2 распределитель с электромагнитным управлением и пилотным каскадом.
- с пилотным управлением
Внутреннее или внешнее питание пилота. Влияет на рабочее давление, возможность реверсивной работы и др. Подробнее
- G1/4
- G1/4
- G1/4
