Расшифровка обозначений запорной арматуры по ЦКБА
30с64нж, 15с65нж, 11с32нж, 30с941нж — это условные обозначения запорной арматуры, которые встречаются практически во всех технических каталогах, схемах трубопроводов и спецификациях. Эти коды позволяют инженеру сразу определить тип арматуры, материал корпуса, номинальное давление и материал запорных деталей.
По системе, разработанной Центральным Конструкторским Бюро Арматуростроения (ЦКБА), индекс трубопроводной арматуры включает пять элементов расположенных последовательно. В отдельных случаях после букв, обозначающих материал уплотнительных поверхностей, добавляют цифру, обозначающую вариант исполнения данного изделия или изготовления его из другого материала.
Структура условного обозначения
XX X X XX XX ДУ
│ │ │ │ │ └─ Условный проход (указывается отдельно: Ду50, Ду100 и т.д.)
│ │ │ │ └──── Материал уплотнений (нж - нержавеющий, п - пластиковый и т.д.)
│ │ │ └─────── Номер модели (30 - задвижка, 15 - вентиль и т.д.)
│ │ └────────── Тип привода (9 - электрический, 6 - пневматический и т.д.)
│ └──────────── Материал корпуса (с — сталь, ч — чугун, нж — нержавеющая сталь и т.д.)
└─────────────── Код типа арматуры (30 — задвижка, 15 — вентиль, 11 — кран и т.д.)
Примеры расшифровки популярных кодов

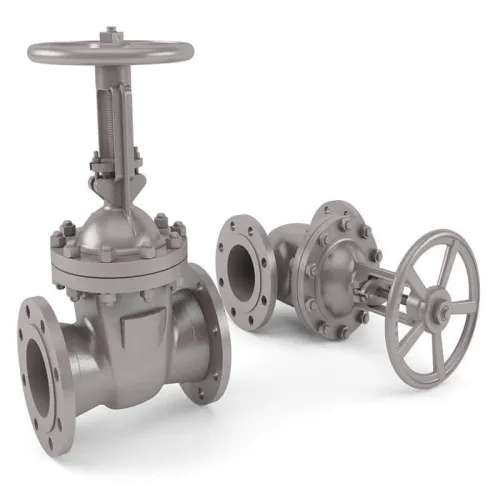

Задвижка 30с64нж
- 30 — задвижка клиновая;
- с — корпус из углеродистой стали;
- 64 — номер модели;
- нж — уплотнения затвора из нержавеющей стали.
Применяется в энергетике, нефтехимии и водоснабжении при температурах до +425 °C.

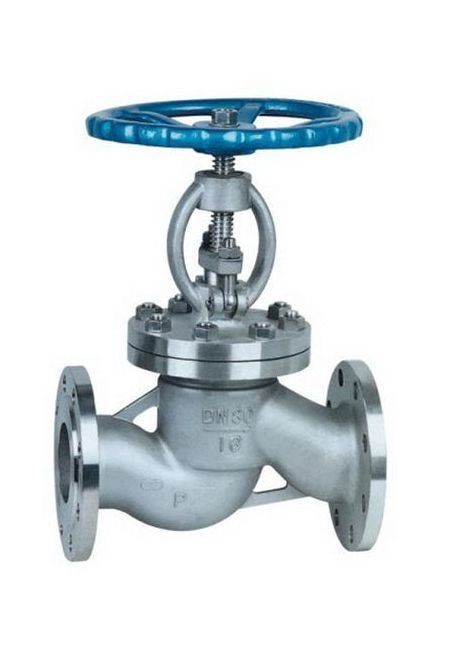

Клапан (вентиль) запорный 15с65нж
- 15 — тип арматуры: клапан (вентиль) запорный;
- с — корпус стальной;
- 65 — номер модели;
- нж — золотник из нержавейки.
Используется для воды, пара, углеводородов и газов. Прост в обслуживании, не требует смазки, обеспечивает герметичность класса А.
Кран шаровый запорный стальной 11с32п
- 11 — кран шаровый запорный;
- с — корпус из стали;
- 32 — номер модели;
- п — уплотнения из пластика.
Предназначен для использования в трубопроводных системах тепло-, водо- и газоснабжения.
Нормативная база
- ГОСТ 26349-84 — «Арматура трубопроводная. Термины и обозначения условные»;
- ГОСТ 5762-2002 — обозначения арматуры на чертежах и схемах;
- ГОСТ 9544-2015 — классы герметичности затворов;
- ГОСТ 356-80 — размеры клиновых задвижек;
- ОСТ 26-07-2028-84, ОСТ 26-07-2029-84 — отраслевые стандарты для арматуры энергетических и химических установок.
Условное обозначение арматуры по классификации ЦКБА (таблица-фигура)
| Тип арматуры | Условное обозначение |
| Клапан пожарный | 1 |
| Кран (пробно-спускной) | 10 |
| Кран (для трубопровода) | 11 |
| Запорное устройство указателя уровня | 12 |
| Клапан запорный (вентиль) | 13, 14, 15 |
| Клапан отсечной | 22, 24 |
| Клапан обратный (подъемный или приемный с сеткой) | 16 |
| Клапан предохранительный | 17 |
| Затвор обратный (клапан обратный поворотный) | |
| Клапан герметический | 19 |
| Клапан перепускной | 20 |
| Регулятор давления | 18,21 |
| Клапан распределительный | 23 |
| Клапан регулирующий | 25,26 |
| Клапан смесительный | 27 |
| Задвижка | 30,31 |
| Затвор поворотный дисковый | 32 |
| Задвижка шланговая | 33 |
| Элеватор | 40 |
| Конденсатоотводчик | 45 |
| Материал корпуса | Условное обозначение |
| Углеродистая сталь | с |
| Легированная сталь | лс |
| Коррозионностойкая (нержавеющая) сталь | нж |
| Серый чугун | ч |
| Ковкий чугун | кч |
| Высокопрочный чугун | вч |
| Латунь, бронза | Б |
| Алюминий | а |
| Монель-металл | мн |
| Пластмассы (кроме винипласта) | п |
| Винипласт | вп |
| Фарфор, керамика | к |
| Титановый сплав | тн |
| Стекло | ск |
| Привод | Условное обозначение |
| Под дистанционное управление | 0 |
| Механический с червячной передачей | 3 |
| То же с цилиндрической зубчатой передачей | 4 |
| То же с конической передачей | 5 |
| Пневматический | 6 |
| Гидравлический | 7 |
| Пневмогидравлический | 6 (7) |
| Электромагнитный | 8 |
| Электрический | 9 |
| Материал уплотнительных поверхностей | Условное обозначение |
| Латунь, бронза | бр |
| Монель-металл | мн |
| Коррозионностойкая (нержавеющая) сталь | нж |
| Нитрированная сталь | нт |
| Баббит | бт |
| Стеллит | ст |
| Сормайт | ср |
| Кожа | к |
| Эбонит | э |
| Резина | р |
| Паронит | п |
| Винипласт | п |
| Фторопласт | п |
| Способ нанесения внутреннего покрытия | Условное обозначение |
| Гуммирование | гм |
| Эмалирование | эм |
| Свинцевание | св |
| Футерование пластмассой | п |
| Футерование найритом | н |
Заключение
Система условных обозначений трубопроводной арматуры по ГОСТ 26349-84 — это удобный и стандартизированный способ указания технических характеристик изделия в сокращённом виде. Понимание таких кодов, как 30с64нж, 15с65нж, 11с32нж или 30ч6бр, позволяет быстро определить тип, материал и назначение арматуры без обращения к каталогу.
Такие обозначения применяются в энергетике, нефтегазе, металлургии, пищевой промышленности и на всех предприятиях, где требуется надёжное управление потоками жидкостей и газов. Для инженера знание этих кодов — основа грамотного подбора и эксплуатации оборудования.
