Описание SC-ADVR-32x50-S
В данной группе представлены только стандартные ходы пневмоцилиндров. Для заказа пневмоцилиндров с нестандартными ходами обращайтесь к менеджерам. Срок производства пневмоцилиндров 1- 3 рабочих дней. |
Пневматические цилиндры серии ADVR - это компактные цилиндры двустороннего действия ÷ с диаметром поршня от 12 до 100 мм, поставляющиеся в различных исполнениях: с односторонним штоком, проходным штоком (с внутренней или наружной резьбой на штоке) и противоповоротной платформой. Гильза цилиндра имеет Т-образную канавку для установки датчика положения.
| Димаметр | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| Тип действия | Двусторонее | |||||||||
| Рабочая среда | Воздух (после фильтра 40 мкм) | |||||||||
| Диапазон рабочего давления | 1 - 9 Бар | |||||||||
| Присоединительная резьба | М5х0.8 | G1/8" | G1/4" | |||||||
| Диапазон рабочих температур | -10 ~ 60°С (при сухом воздухе без влаги) | |||||||||
| Демпфирование | Резиновая шайба | |||||||||
| Тип датчика | CS1-G (CS1-G-M8D), PS1-G, NS1-G | |||||||||
.jpg "Пневмоцилиндр SC-ADVR-32x50-S")

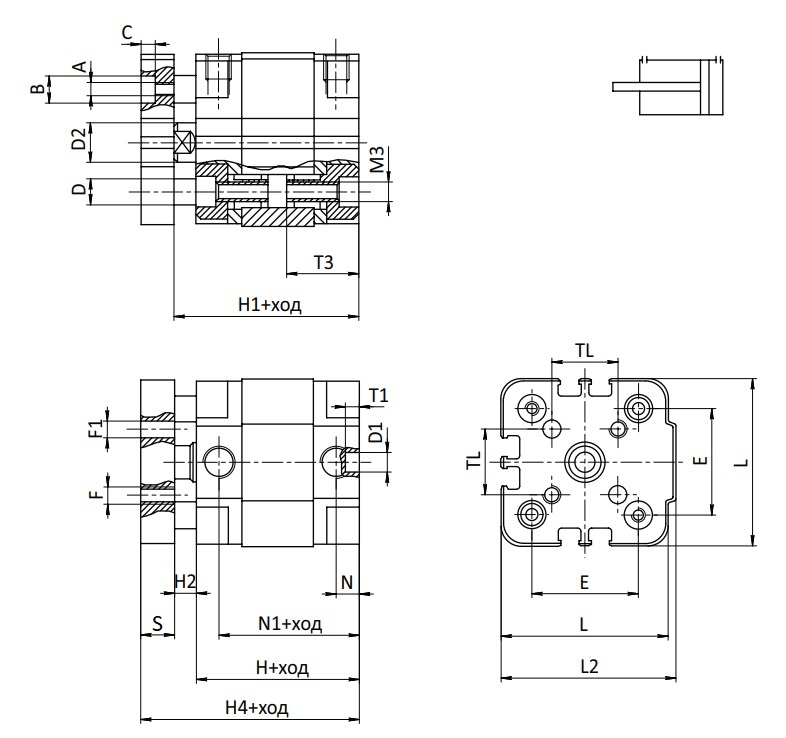

| Диаметр | A | B | C | D | D1 | D2 | E | F | F1 | H | H1 | H2 | H4 | L | S | L2 | M3 | N | N1 | T1 | T3 | TL |
| 12 | М3 | 6 | 3,5 | 3 | 6 | 8 | 18 | М3 | 3 | 38 | 43 | 4,5 | 49 | 29 | 6 | 30 | М4 | 8 | 30 | 4 | 19 | 9,9 |
| 16 | М3 | 6 | 3,5 | 3 | 6 | 8 | 18 | М3 | 3 | 38 | 43 | 4,5 | 49 | 29 | 6 | 30 | М4 | 8 | 30 | 4 | 19 | 9,9 |
| 20 | М3 | 6 | 3,5 | 3 | 6 | 10 | 22 | М3 | 3 | 38 | 43 | 4,5 | 51 | 36 | 8 | 38 | М5 | 9 | 30 | 4 | 19 | 12 |
| 25 | М4 | 8 | 5 | 4 | 6 | 10 | 26 | М5 | 5 | 40 | 46 | 5,5 | 54 | 40 | 8 | 41 | М5 | 9 | 32 | 4 | 19 | 16 |
| 32 | М4 | 8 | 5,5 | 5 | 6 | 12 | 32 | М5 | 5 | 45 | 51 | 6 | 61 | 50 | 10 | 52 | М6 | 9,5 | 37 | 4 | 22 | 20 |
| 40 | М4 | 8 | 5,5 | 5 | 6 | 12 | 42 | М5 | 5 | 46 | 53 | 6,5 | 63 | 60 | 10 | 63 | М6 | 10 | 38 | 4 | 22 | 24 |
| 50 | М6 | 11 | 7 | 6 | 6 | 16 | 50 | М6 | 6 | 46 | 54 | 7,5 | 66 | 67 | 12 | 70 | М8 | 9,5 | 38 | 4 | 22 | 30 |
| 63 | М6 | 11 | 7 | 6 | 8 | 16 | 62 | М6 | 6 | 50 | 58 | 7,5 | 70 | 86 | 12 | 90 | М10 | 10 | 42 | 4 | 27 | 36 |
| 80 | М8 | 15 | 9 | 8 | 8 | 20 | 82 | М8 | 8 | 56 | 64 | 8 | 78 | 106 | 14 | 110 | М10 | 10 | 48 | 4 | 27 | 46 |
| 100 | М8 | 15 | 9 | 8 | 8 | 25 | 103 | М8 | 8 | 67 | 77 | 10 | 91 | 128 | 14 | 133 | М10 | 11 | 56 | 4 | 32 | 57 |
| Усилия возвратной пружины | ||||||||||
| Диаметр | Ход | Ход | ||||||||
| 5 | 10 | 15 | 20 | 25 | 5 | 10 | 15 | 20 | 25 | |
| ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ ÷ Усилие, Н | ||||||||||
| Пружина в состоянии покоя | Пружина сжата | |||||||||
| 16 | 12,3 | 10,8 | 9,5 | 7,8 | 6,5 | 13,3 | 13,3 | 13,3 | 13,3 | 13,3 |
| 20 | 15,7 | 14 | 12,2 | 10,4 | 8,7 | 17,4 | 17,4 | 17,4 | 17,4 | 17,4 |
| 25 | 19,5 | 18,5 | 17,3 | 16 | 15 | 22 | 22 | 22 | 22 | 22 |
| 32 | 27,8 | 25,3 | 22,8 | 20,2 | 17,7 | 30 | 30 | 30 | 30 | 30 |
| 40 | 36,4 | 34 | 31,7 | 29,5 | 27 | 36 | 36 | 36 | 36 | 36 |
| 50 | 32 | 30,5 | 29 | 27,8 | 26,5 | 35 | 35 | 35 | 35 | 35 |
| 63 | 61 | 58,5 | 56,3 | 53,5 | 51,5 | 64,8 | 64,8 | 64,8 | 64,8 | 64,8 |
| 80 | 91.3 | 88 | 85 | 82 | 78.7 | 94 | 94 | 94 | 94 | 94 |
