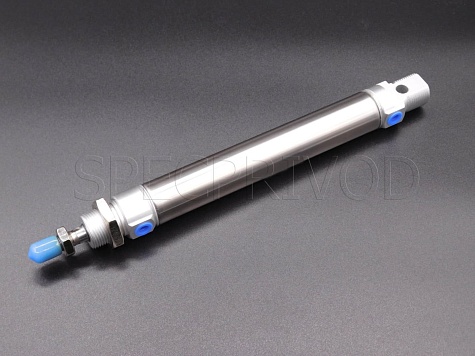

Описание SC-MA-12x25-S
В данной группе представлены только стандартные ходы пневмоцилиндров. Для заказа пневмоцилиндров с нестандартными ходами обращайтесь к менеджерам. Срок производства пневмоцилиндров 1- 3 рабочих дней. |
Цилиндры серии MA выполнены в соответствии co стандартом ISO6432 и поставляются с диаметром поршня 12,16, 20, 25, 32 мм. Цилиндры снабжены магнитом на поршне. В отличии от цилиндров MS не имеют регулируемого демпфирования В 2016 году изменена конструкция цилиндра, заменены штоковые уплотнения и способ завальцовки крышек, что позволило поднять ресурс работы цилиндра до 5 млн. циклов при ходе 100 мм.
| Диаметр | 12 | 16 | 20 | 25 | 32 |
| Действие | Двустороннее | ||||
| Рабочая среда | Воздух (после фильтра 40 мкм) | ||||
| Диапазон рабочего давления | 1 - 9 Бар | ||||
| Присоединительная резьба | М5х0.8 | G1/8" | |||
| Диапазон рабочих температур | -10 ~ 70°С (при сухом воздухе без влаги) | ||||
| Демпфирование | Нерегулируемое | ||||
| Максимальное входное давление | 12 Бар | ||||
| Тип магнитного датчика | CS1-S, CS1-U, CS1-F, PS1-U, NS1-U | ||||
| Тип крепления магнитного датчика | SC-B | ||||
| Диаметр | A | B | C | D | E | F | H | K | J | L | N | O | P | Q | R | S | U | V | W | X | Z |
| 12 | 105 | 50 | N | 6 | N | N | N | 16 | 9 | N | 17 | 6 | M16x1.5 | M6x1 | M16x1.5 | 6 | 24 | 5 | 12 | M5 | 14 |
| 16 | 113 | 60 | 19 | 6 | 10 | 7 | 16 | 16 | 10 | 21 | 17 | 6 | M16x1,5 | M6x1 | M16x1,5 | 6 | 24 | 5 | 12 | M5x0,8 | 17,5 |
| 20 | 114 | 76 | 24 | 8 | 16 | 9 | 12 | 20 | 16 | 16 | 21 | 8 | M22x1,5 | M8x1,25 | M22x1,5 | 8 | 30 | 7 | 12 | G1/8 | 21,5 |
| 25 | 139 | 76 | 26 | 10 | 16 | 9 | 14 | 22 | 16 | 20 | 21 | 8 | M22x1,5 | M10x1,25 | M22x1,5 | 10 | 30 | 8 | 16 | G1/8 | 26,5 |
| 32 | 148 | 76 | 30 | 8 | 16 | 12 | 14 | 23 | 16 | 22 | 27 | 10 | M24x2 | M10x1,25 | M24x2 | 12 | 32 | 10 | 16 | G1/8 | 33,5 |
| Номер | Название | Материал | Количество | Код заказа |
| 1 | Передняя крышка | Анодированный алюминий | 1 | SC-MA-Диаметр-1 |
| 2 | Задняя крышка | Анодированный алюминий | 1 | SC-MA-Диаметр-2 |
| 3 | Гильза | Нержавеющая сталь | 1 | SC-MA-Диаметр-3-ход |
| 4 | Шток | Хромированная углеродистая сталь/хромированная нержавеющая сталь | 1 | SC-MA-Диаметр-4-ход |
| 5 | Поршень | Алюминий | 1 | SC-MA-Диаметр-5 |
| 6 | Уплотнение штока | NBR | 1 | SC-MA-Диаметр-6 |
| 7 | Уплотнение поршня | NBR | 1 | SC-MA-Диаметр-7 |
| 8 | Магнит | PVC | 1 | SC-MA-Диаметр-8 |
| 9 | Гайка | Сталь | 1 | SC-MA-Диаметр-9 |
| 10 | Гайка | Сталь | 1 | SC-MA-Диаметр-10 |
| 11 | Антифрикционная втулка | Графитонаполненная бронза | 1 | SC-MA-Диаметр-11 |
| 12 | Антифрикционное кольцо | PTFE | 1 | SC-MA-Диаметр-12 |
| 13 | Демпферная манжета | NBR | 2 | SC-MA-Диаметр-13 |
| 14 | Уплотнение крышки | NBR | 2 | SC-MA-Диаметр-14 |
Автор
Антон Бобров
Характеристики SC-MA-12x25-S
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
