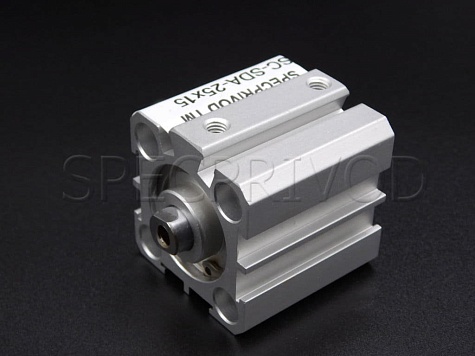

Описание SC-SDA-25x15
В данной группе представлены только стандартные ходы пневмоцилиндров. Для заказа пневмоцилиндров с нестандартными ходами обращайтесь к менеджерам. Срок производства пневмоцилиндров 1- 3 рабочих дней. |

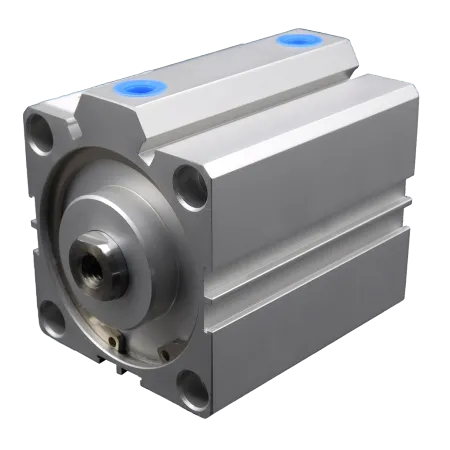

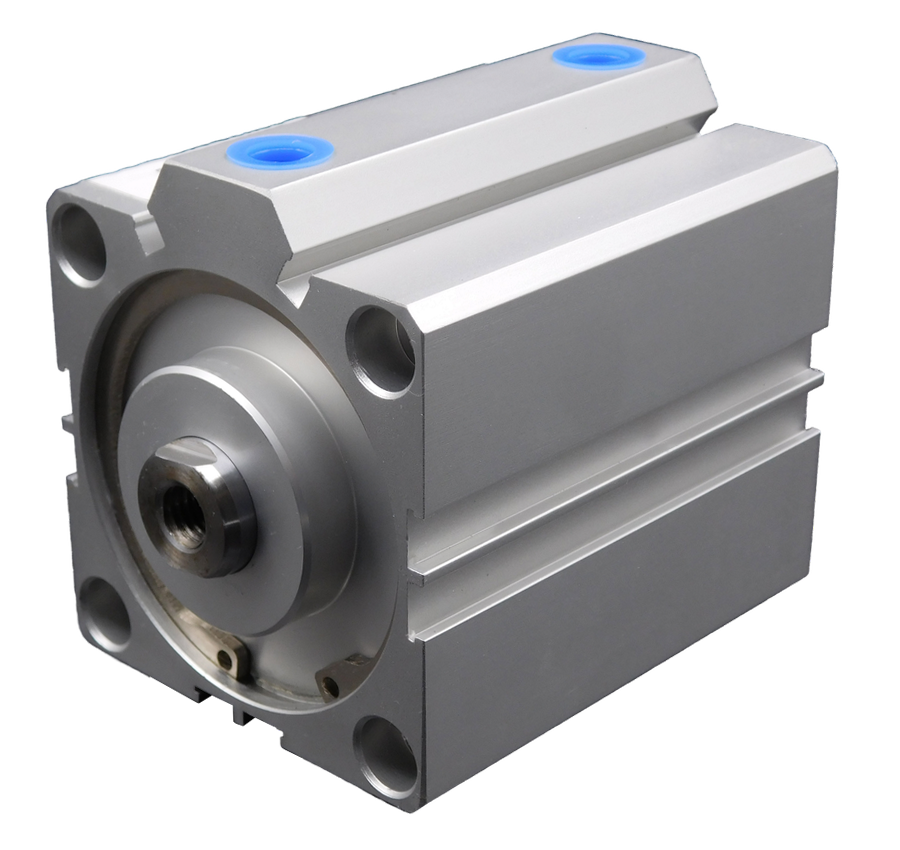

Пневмоцилиндры серии SDA - это компактные цилиндры с диаметром поршня от 12 до 100 мм. Цилиндры данной серии поставляются в шести различных модификациях, без демпфирования, с магнитом и без. По запросу цилиндры SDA могут изготавливаться в исполнениях с проходным штоком SDD, с противоповоротной платформой SDR и регулировкой хода SDJ. Чертежи на данные исполнения предоставляются по запросу.
| Диаметр | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| Тип действия | Двустороннее | |||||||||
| Рабочая среда | Воздух (после фильтра 40 мкм) | |||||||||
| Диапазон рабочего давления | 1 - 9 Бар | |||||||||
| Максимальное входное давление | 12 Бар | |||||||||
| Присоединительная резьба | М5х0.8 | G1/8" | G1/4" | G3/8" | ||||||
| Максимальная длина хода | 60 | 100 | 120 | 130 | ||||||
| Диапазон рабочих температур | -10 ~ 70°C | |||||||||
| Демпфирование | Демпферная шайба | |||||||||
| Тип магнитного датчика | CS1-J | |||||||||

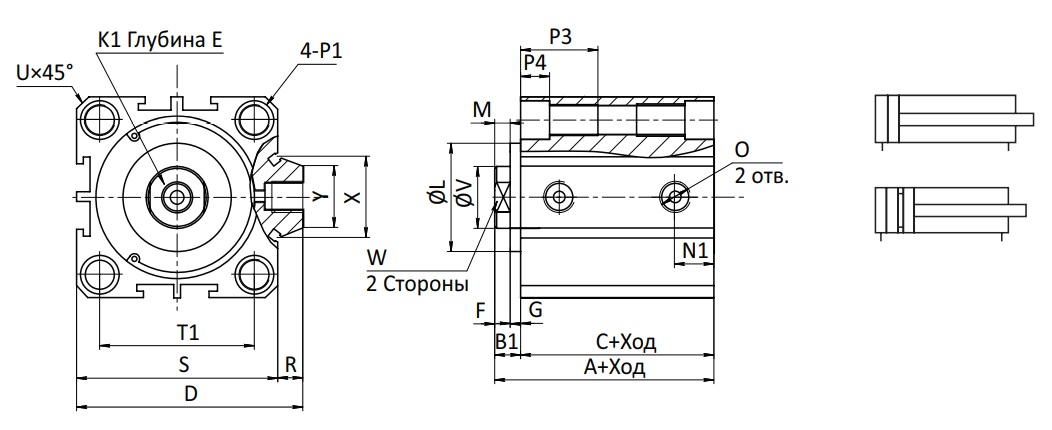

| Диаметр | Без магнита | С магнитом | D | F | G | K1 | E | L | M | N1 | N3 | P1 | P3 | P4 | R | S | T1 | T2 | U | V | W | X | Y | ||||
| A | B1 | C | A | B1 | C | ||||||||||||||||||||||
| 12 | 22 | 5 | 17 | 32 | 5 | 27 | - | 4 | 1 | M3X0.5 | 6 | 10.2 | 2.8 | 6.3 | 6 | Ø6.5, M5X0.8, Ø4.2 | 12 | 4.5 | - | 25 | 16.2 | 23 | 1.6 | 6 | 5 | - | - |
| 16 | 24 | 5.5 | 18.5 | 34 | 5.5 | 28.5 | - | 4 | 1.5 | M3X0.5 | 6 | 11 | 2.8 | 7.3 | 6.5 | Ø6.5, M5X0.8, Ø4.2 | 12 | 4.5 | - | 29 | 19.8 | 28 | 1.6 | 6 | 5 | - | - |
| 20 | 25 | 5.5 | 19.5 | 35 | 5.5 | 29.5 | 36 | 4 | 1.5 | M4X0.7 | 8 | 16 | 2.8 | 7.5 | - | Ø6.5, M5X0.8, Ø4.2 | 14 | 4.5 | 2 | 34 | 24 | - | 2.1 | 8 | 6 | 11.3 | 10 |
| 25 | 27 | 6 | 21 | 37 | 6 | 31 | 42 | 4 | 2 | M5X0.8 | 10 | 17 | 2.8 | 8 | - | Ø8.2, M6X1, Ø4.6 | 15 | 5.5 | 2 | 40 | 28 | - | 3.1 | 10 | 8 | 12 | 10 |
| 32 | 31.5 | 7 | 24.5 | 41.5 | 7 | 34.5 | 50 | 4 | 3 | M6X1 | 12 | 22 | 2.8 | 9 | - | Ø8.2, M6X1, Ø4.6 | 16 | 5.5 | 6 | 44 | 34 | - | 2.15 | 12 | 10 | 18.3 | 15 |
| 40 | 33 | 7 | 26 | 43 | 7 | 36 | 58.5 | 4 | 3 | M8X1.25 | 12 | 28 | 2.8 | 10 | - | Ø10, M8X1.25, Ø6.5 | 20 | 7.5 | 6.5 | 52 | 40 | - | 2.25 | 16 | 14 | 21.3 | 16 |
| 50 | 37 | 9 | 28 | 47 | 9 | 38 | 71.5 | 5 | 4 | M10X1.5 | 15 | 38 | 2.8 | 10.5 | - | Ø11, M8X1.25, Ø6.5 | 25 | 8.5 | 9.5 | 62 | 48 | - | 4.15 | 20 | 17 | 30 | 20 |
| 63 | 41 | 9 | 32 | 51 | 9 | 42 | 84.5 | 5 | 4 | M10X1.5 | 15 | 40 | 2.8 | 11.8 | - | Ø11, M8X1.25, Ø6.5 | 25 | 8.5 | 9.5 | 75 | 60 | - | 3.15 | 20 | 17 | 28.7 | 20 |
| 80 | 52 | 11 | 41 | 62 | 11 | 51 | 104 | 6 | 5 | M14X1.5 | 15 | 45 | 4 | 14.5 | - | Ø14, M12X1.75, Ø9.2 | 25 | 10.5 | 10 | 94 | 74 | - | 3.65 | 25 | 22 | 36 | 26 |
| 100 | 63 | 12 | 51 | 73 | 12 | 61 | 124 | 7 | 5 | M18X1.5 | 18 | 55 | 4 | 20.5 | - | Ø17.5, M14X2, Ø11.3 | 30 | 13 | 10 | 114 | 90 | - | 3.65 | 32 | 27 | 35 | 26 |

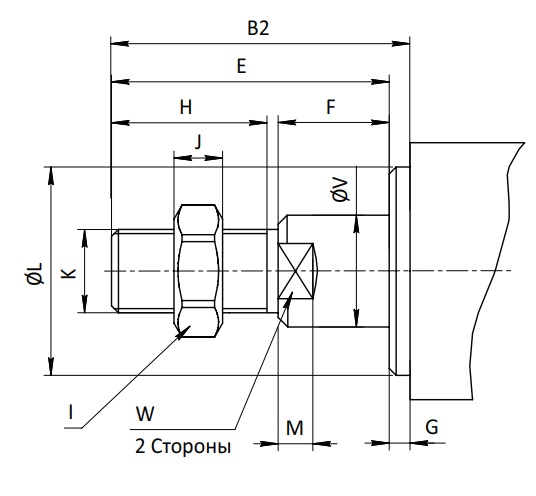

| Размеры резьбы на штоке | ||||||||||||
| Диаметр | В2 | E | F | G | H | I | J | K2 | L | M | V | W |
| 12 | 17 | 16 | 4 | 1 | 10 | 8 | 4 | M5X0.8 | 10.2 | 2.8 | 6 | 5 |
| 16 | 17.5 | 16 | 4 | 1.5 | 10 | 8 | 4 | M5X0.8 | 11 | 2.8 | 6 | 5 |
| 20 | 20.5 | 19 | 4 | 1.5 | 13 | 10 | 5 | M6X1.0 | 16 | 2.8 | 8 | 6 |
| 25 | 23 | 21 | 4 | 2 | 15 | 12 | 6 | M8X1.25 | 17 | 2.8 | 10 | 8 |
| 32 | 25 | 22 | 4 | 3 | 15 | 17 | 6 | M10X1.25 | 22 | 2.8 | 12 | 10 |
| 40 | 35 | 32 | 4 | 3 | 25 | 19 | 8 | M12X1.25 | 28 | 2.8 | 16 | 14 |
| 50 | 37 | 33 | 5 | 4 | 25 | 27 | 11 | M16X1.5 | 38 | 2.8 | 20 | 17 |
| 63 | 37 | 33 | 5 | 4 | 25 | 27 | 11 | M16X1.5 | 40 | 2.8 | 20 | 17 |
| 80 | 44 | 39 | 6 | 5 | 30 | 32 | 13 | M20X1.5 | 45 | 4 | 25 | 22 |
| 100 | 50 | 45 | 7 | 5 | 35 | 36 | 13 | M27X2 | 55 | 4 | 32 | 27 |

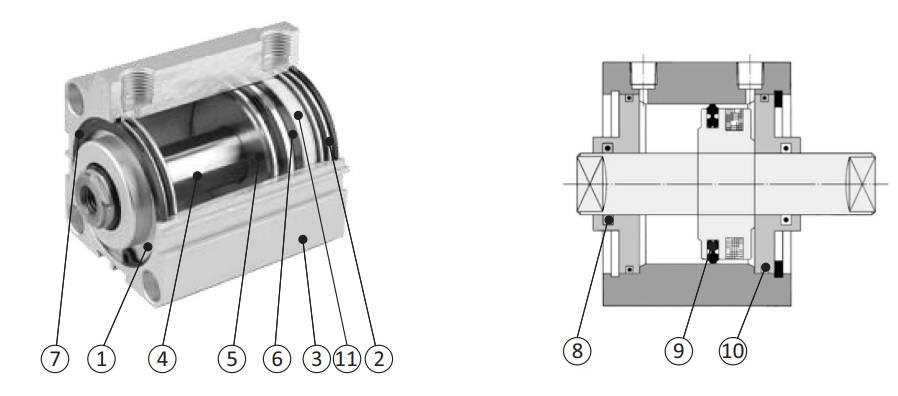

| Номер | Название | Материал | Количество | Код заказа |
| 1 | Передняя крышка с антифрикционной втулкой | Анодированный алюминий/графитонаполненная бронза | 1 | SC-SDA-Диаметр-1 |
| 2 | Задняя крышка | Анодированный алюминий | 1 | SC-SDA-Диаметр-2 |
| 3 | Гильза | Анодированный алюминий | 1 | SC-SDA-Диаметр-3-ход |
| 4 | Шток | Хромированная углеродистая сталь/ хромированная нержавеющая сталь |
1 | SC-SDA-Диаметр-4-ход-В* |
| 5 | Поршень | Анодированный алюминий | 1 | SC-SDA-Диаметр-5 |
| 6 | Магнит | PVC | 1 | SC-SDA-Диаметр-6 |
| 7 | Зажим | Сталь | 2 | SC-SDA-Диаметр-7 |
| 8 | Уплотнение штока (манжета) | NBR | 1 | SC-SDA-Диаметр-8 |
| 9 | Уплотнение поршня (манжета) | NBR | 1 | SC-SDA-Диаметр-9 |
| 10 | Уплотнение крышки (кольцо) | NBR | 2 | SC-SDA-Диаметр-10 |
| 11 | Антифрикционное кольцо | Фторопласт (PTFE) | 1 | SC-SDA-Диаметр-11 |
Автор
Антон Бобров
Характеристики SC-SDA-25x15
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
