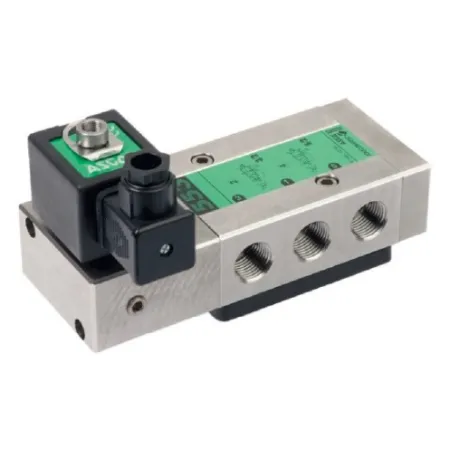

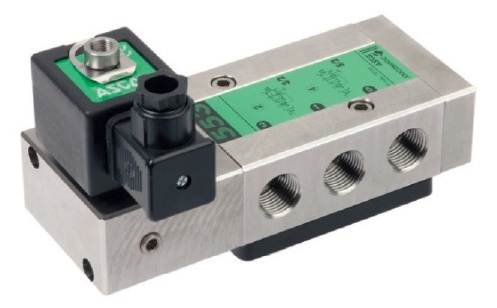

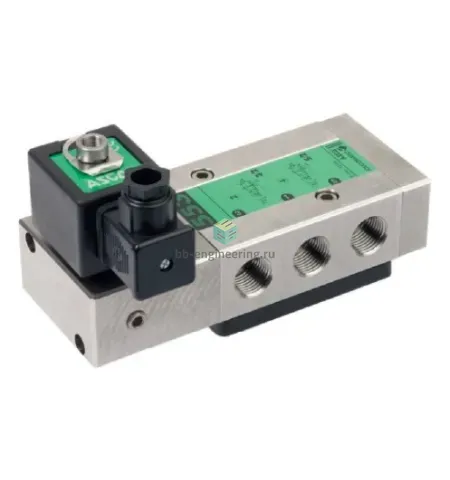

Описание SCG551A409.230/50
Исполнения (префикс)
- SC - Общепромышленное исполнение IP65
- LPKF - взрывозащищённая оболочка катушки из алюминия (или WSLPKF - из нержавеющей стали), с резьбой M20 ( ½” NPT), IP67, взрывозащита II2G Ex d IIB+H2 Gb T4/T6; II2D Ex t IIIC Db
- LI - искробезопасная катушка в оболочке из алюминия (или WSLI - из нержавеющей стали) с пластиковым кабельным вводом - взрывозащита II 1G Ex ia IIC Ga T5/T6; II 2D Ex t IIIC T85°C Db IP67
- LISC - пилот 195 серии, стандарт CNOMO30, в корпусе из алюминия, без ручного дублера - взрывозащита II 1G Ex ia IIC T6 Ga; II 2D Ex ib IIIC Db T85°C IP65
- NF - взрывозащищённая оболочка катушки из алюминия (или WSNF - из нержавеющей стали), с резьбой M20 ( ½” NPT), IP67, взрывозащита II 2G Ex d IIC T6/T4 Gb; II 2D Ex t IIIC Db
- PV - взрывозащищённая оболочка катушки с интегрированными проводами залита компаундом (смолой), длина провода 2 метра, взрывозащита II 2G Ex mb IIC Gb,T3(~)/T4(=), T6; II 2D Ex mb IIIC Db
- WBLP - взрывозащищённая оболочка катушки в корпусе из термопластического полиэстера с кабельным вводом M20, взрывозащита II 2G Ex e mb II C Gb; II 2D Ex t III C Db
Особенности
- непрямого действия с одним соленоидом (моностабильный, пружинный возврат) или с двумя соленоидами (бистабильный)
- корпус из алюминия, латуни или нержавеющей стали
- интерфейс “NAMUR”
- встроенный ручной дублер в исполнении MS - под отвертку, с фиксацией
- сертификат ЕАС №ТС RU С-FR.ГБ08.B.01151
- эксплуатационная надежность SIL 2 для HFT = 0 SIL 3 для HFT = 1
- один и тот же золотниковый клапан может быть адаптирован для 3/2 НЗ, или 5/2 функций управления невматическими приводами двухстороннего или одностороннего действия
- предусмотрены резьбовые присоединения всех портов выхлопа, обеспечивая наилучшую защиту окружающей среды, рекомендуются для помещений с чистой атмосферой, на фармацевтических или пищевых производствах, чистых производственных помещениях
- Типоразмер 551 – присоединение 1/4”, 553 – присоединение 1/2”
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SCG551A409.230/50 ASCO - Пневмораспределитель по NAMUR электр. упр., 5/2 моност., G1/4, 220 V AC, нерж. на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SCG551A409.230/50
Характеристики клапанов

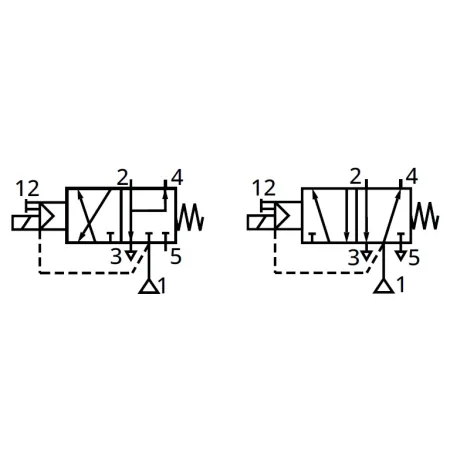

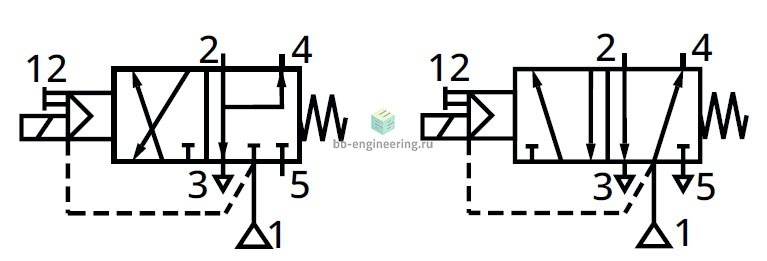

Функция клапана
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее
5/2 (или 3/2) моностабильный
Тип управления
электрический
Напряжение катушки
220 V AC
Питание пилотного каскада
Внутреннее или внешнее питание пилота. Влияет на рабочее давление, возможность реверсивной работы и др. Подробнее
внутреннее
Расходные характеристики
Стандартный номинальный расход
700
л/мин
Общие характеристики
Типоразмер
551
Стандарт
- NAMUR
Условный проход
- 6 мм
механическая пружина
Электрическое подключение
разъём по DIN 43650 тип A (18 мм) 3-пин
Подключение
G1/4
Вход (канал 1/P)
- G1/4
Выход (каналы 2/A, 4/B)
- NAMUR
Выхлоп/сброс/дренаж (каналы 3/R, 5/S)
- G1/4
Монтаж
- на устройства с приточной поверхностью стандарта NAMUR
Масса
1540
г
Условия эксплуатации
Рабочая среда
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Рабочее давление
- 2 ÷ 10 бар
Рабочая температура
- -40 ÷ 80 °C
Класс защиты
- IP65
Взрывозащита
- нет
Монтажное положение
- любое
