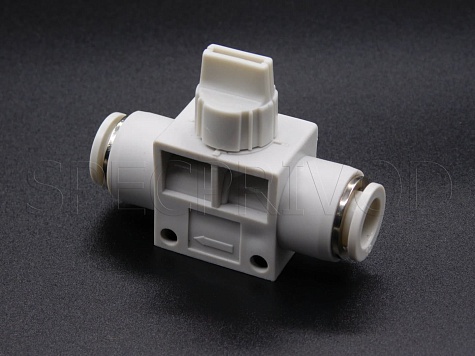

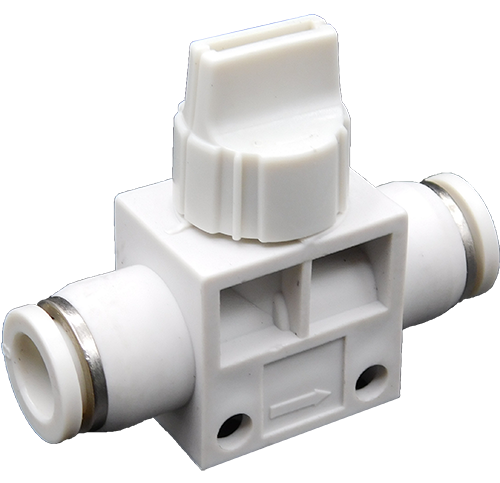

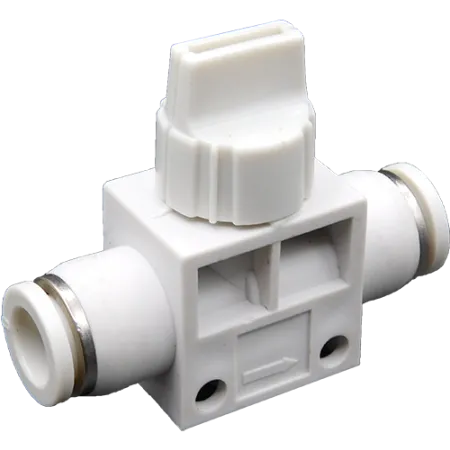

Описание SF-EHVFF 10-10
Вентиль с клапаном предназначен для перекрытия потока воздуха в пневматических сетях.
Для изготовления фитингов используется никелированная бронза (резьбовая часть) и технический пластик (цанговая часть). В качестве уплотнения трубопровода в цанге используется манжета из NBR. Усовершенствованная конструкция цанги позволяет легко извлекать из неё трубопровод. Резьбовое соединение уплотняется кольцом из NBR. Рабочее давление до 9,5 Бар. Могут использоваться с полиэтиленовыми и полиуретановыми трубопроводами. Диапазон рабочих температур фитингов -10 - +60 °C.
| Модель | D | d | A | B | E | |
| 2/2 | 3/2 | |||||
| EHVFF 4-4B | EHVFF 4-4 | 4 | 4.2 | 16.5 | 41.5 | 58 |
| EHVFF 6-6B | EHVFF 6-6 | 6 | 4.2 | 16.5 | 41.5 | 51.6 |
| EHVFF 8-6B | EHVFF 8-6 | 6 | 4.2 | 16.5 | 41.5 | 52.1 |
| EHVFF 8-8B | EHVFF 8-8 | 8 | 4.2 | 16.5 | 41.5 | 52.6 |
| EHVFF 10-10B | EHVFF 10-10 | 10 | 4.2 | 21.5 | 46 | 64.1 |
| EHVFF 12-10B | EHVFF 12-10 | 12 | 4.2 | 21.5 | 46 | 64.4 |
| EHVFF 12-12B | EHVFF 12-12 | 12 | 4.2 | 21.5 | 46 | 64.7 |
Автор
Антон Бобров
Характеристики SF-EHVFF 10-10
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее
- 0 ÷ 9.5 бар
