Шкаф управления вакуумной станцией

21 Май 2022

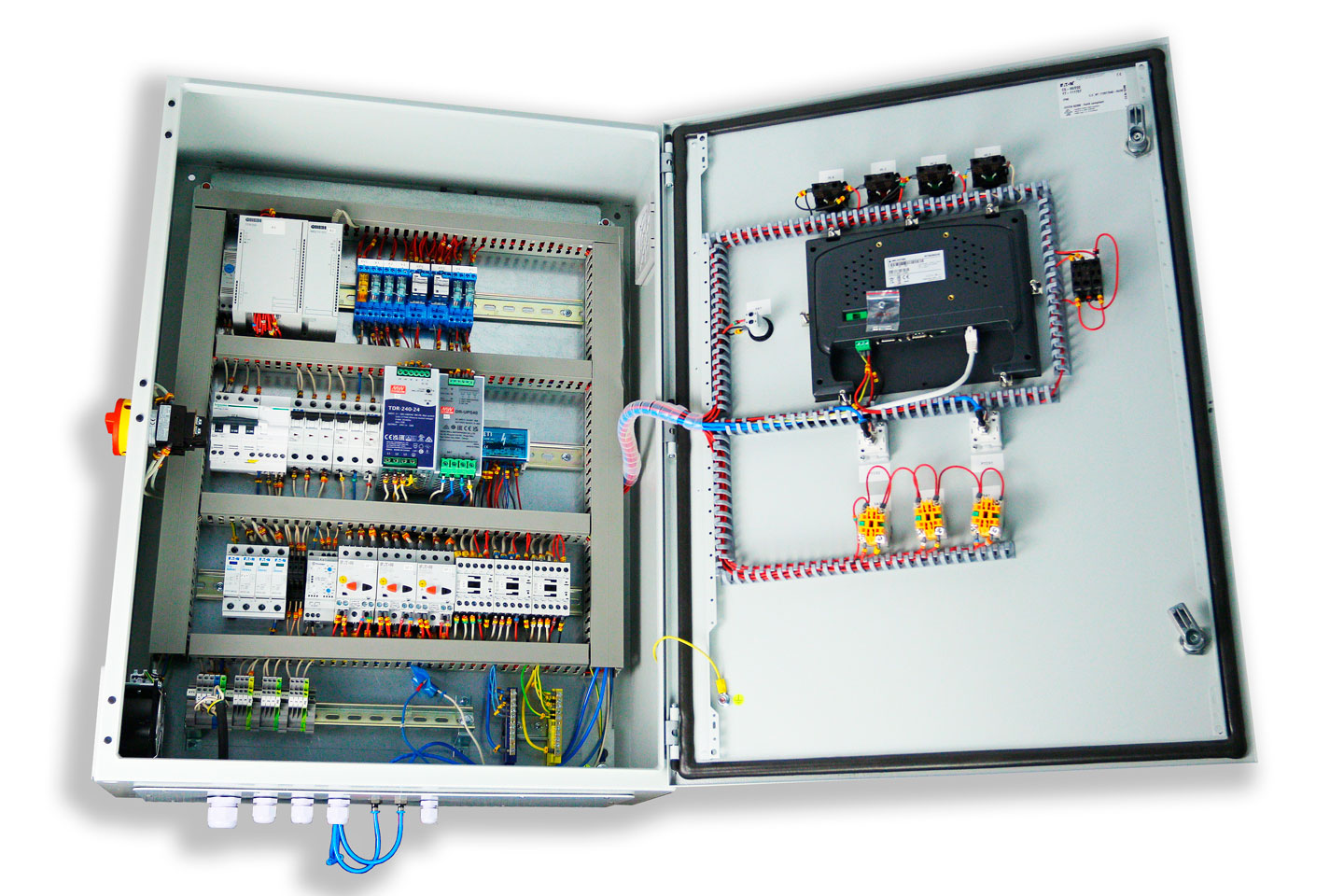

Компанией Би Энд Би Инжиниринг спроектирован, собран и запрограммирован шкаф управления вакуумной станцией.

Шкаф управления входит в состав вакуумной станции и предназначен для управления тремя вакуумными насосами в соответствии с сигналами управления и заданной логике. Шкаф обеспечивает бесперебойную подачу вакуума в медицинских учреждениях.

Применённые технические решения

Трёхфазный источник питания 24 В

Обычно для питания оборудования автоматизации шкафа управления используют обычные однофазные источники питания. В нашем случае мы применили трёхфазный источник питания, что позволяет сохранять выходное питание 24 В пост. тока даже при обрыве одной из вводных фаз, тем самым повысив надёжность системы.

ИБП с аккумуляторами

Шкаф должен сохранять автономность даже при обрыве электропитания, т.к. он управляет вакуумными насосами медицинского учреждения и должен отвечать соответствующим требованиям надёжности. Применив в нашем шкафу источник бесперебойного питания (ИБП) с аккумуляторными батареями, удалось достичь сохранения работоспособности автоматики шкафа даже при отсутствии вводного электропитания.

Автоматические выключатели защиты двигателя

Обеспечивают защиту электродвигателя как от перегрузки, так и от короткого замыкания, за счет наличия 2х расцепителей: биметаллического теплового расцепителя и электромагнитного расцепителя.

Реле контроля фаз и ограничитель перенапряжения

Применены реле контроля фаз и ограничитель перенапряжения, которые защищают дорогостоящее оборудование шкафа от таких опасных факторов, как: пониженное/повышенное напряжение, обрыв/чередование/асимметрия фаз, контроль нейтрали, а также импульсное перенапряжение, например, из-за удара молнии.

Контроллер ОВЕН 200-ой серии

Применение контроллера ОВЕН новой линейки ПЛК200 совместно с модулем входов МВ210 позволило реализовать сложную логику работы системы в универсальной среде программирования CoDeSys со множеством интеграций (Modbus TCP и др.) по доступной цене.

Простой доступ к элементам управления и индикации

Все элементы управления и индикации (в т.ч. датчики вакуума с цветными дисплеем) расположены на дверце шкафа, позволяя максимально удобно получать всю информацию о состоянии системы и управлять её работой
