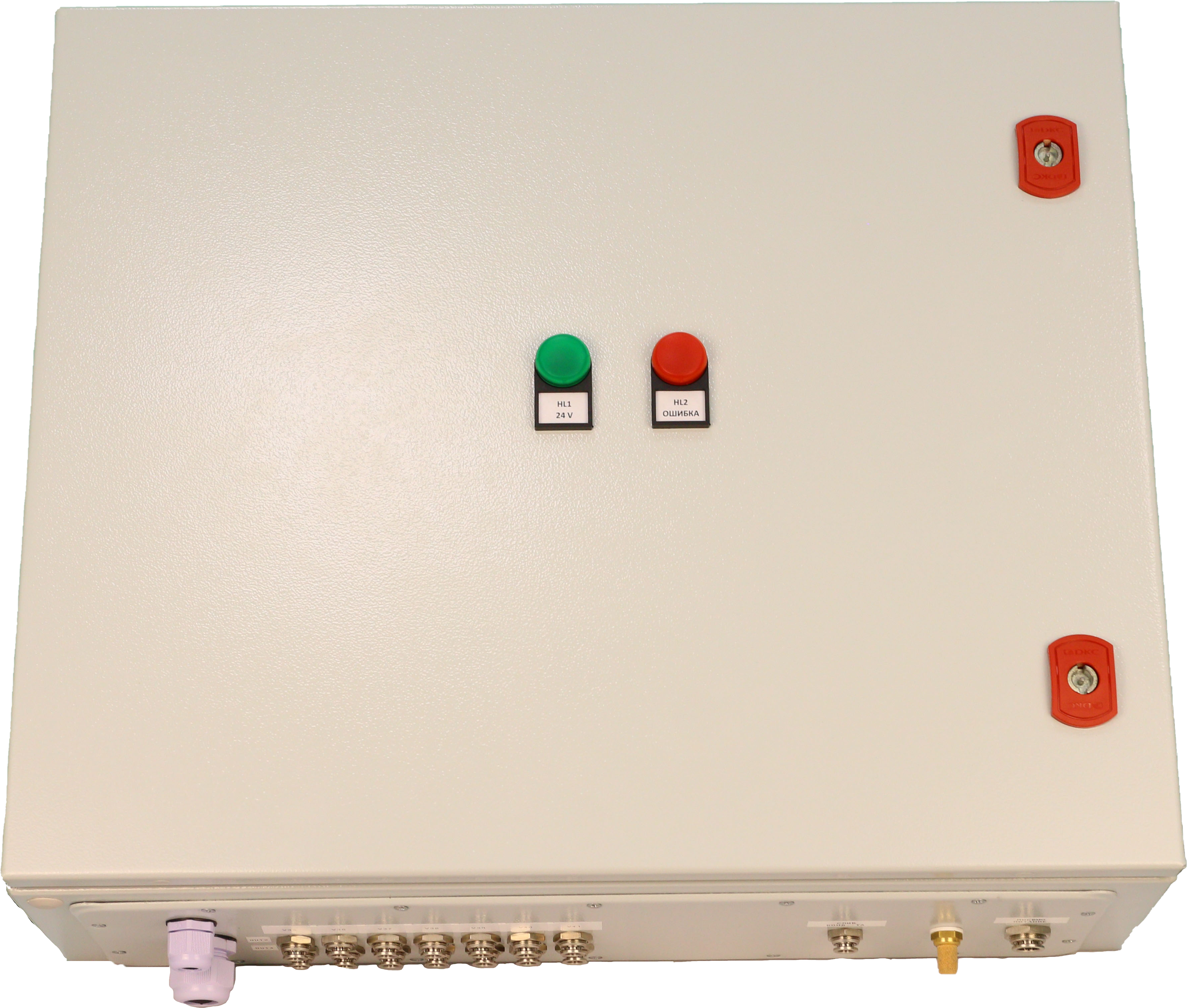

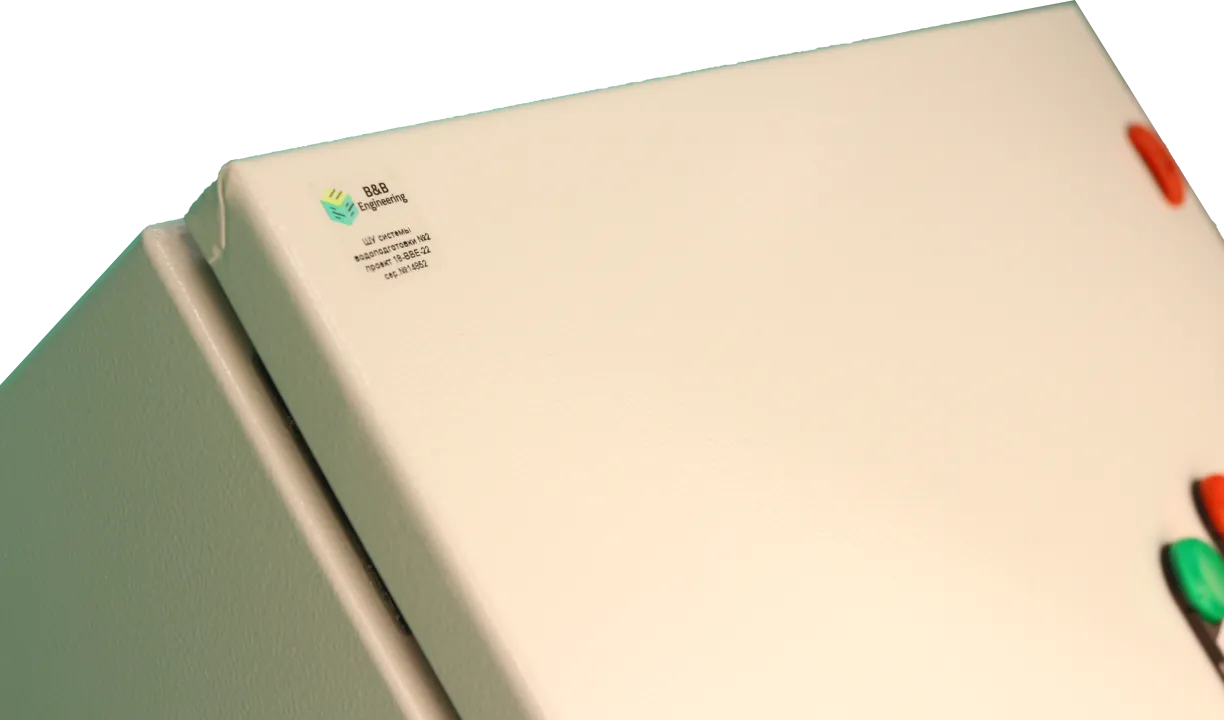

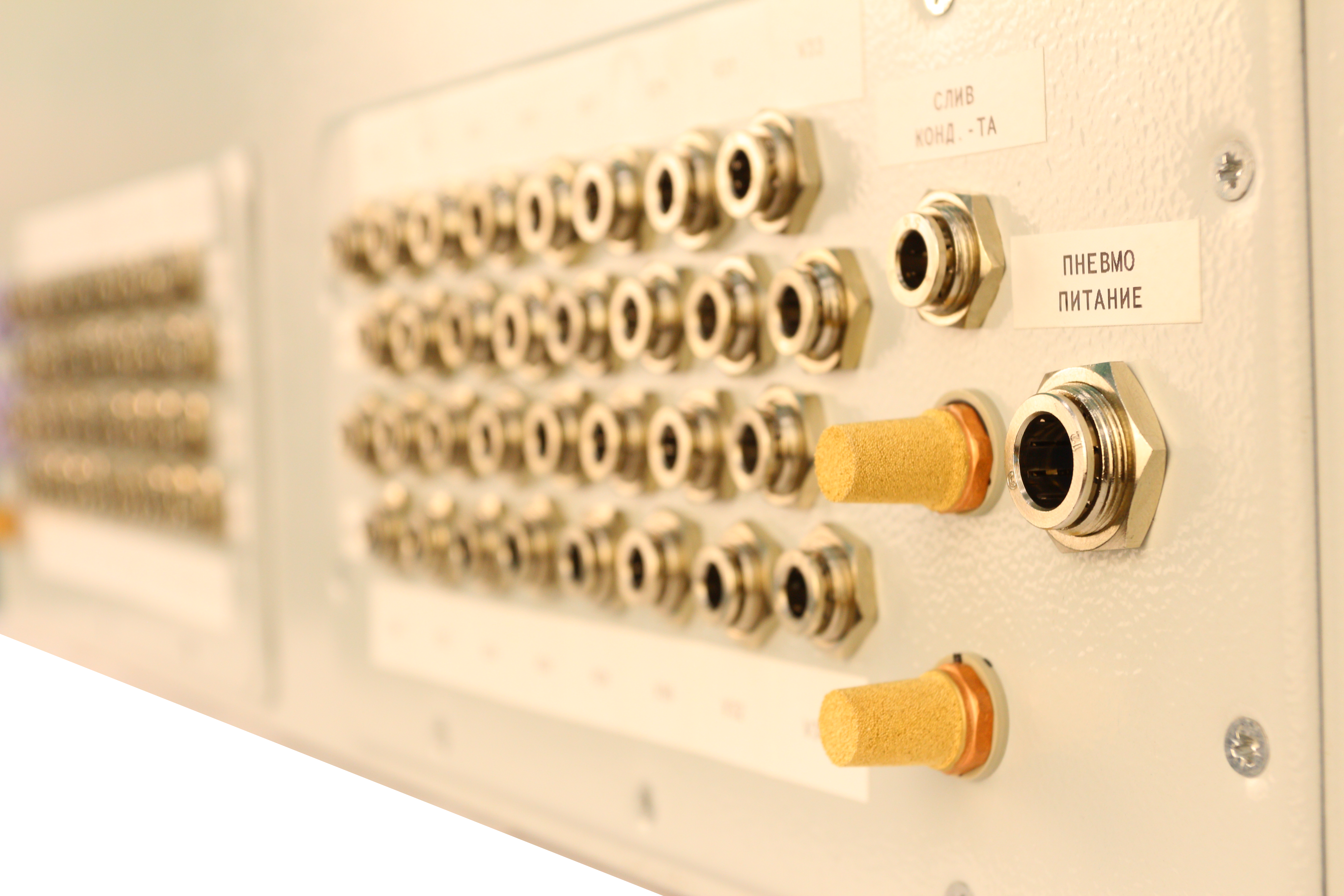

Шкафы управления клапанами системы водоподготовки

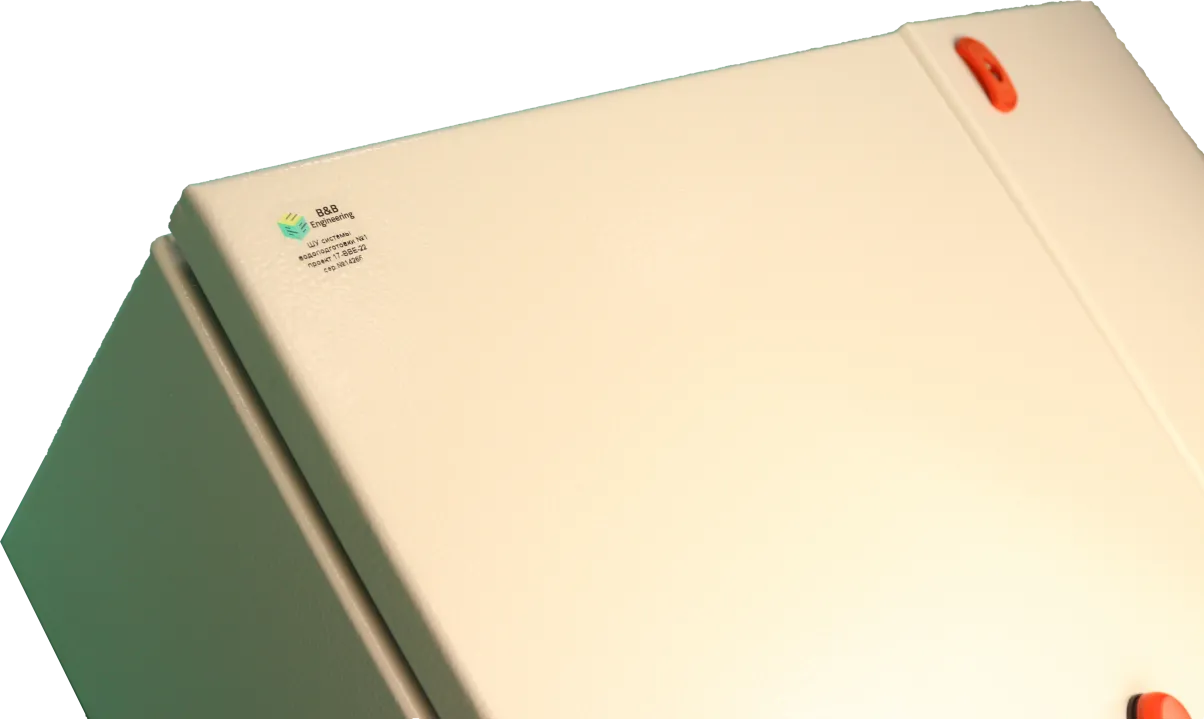

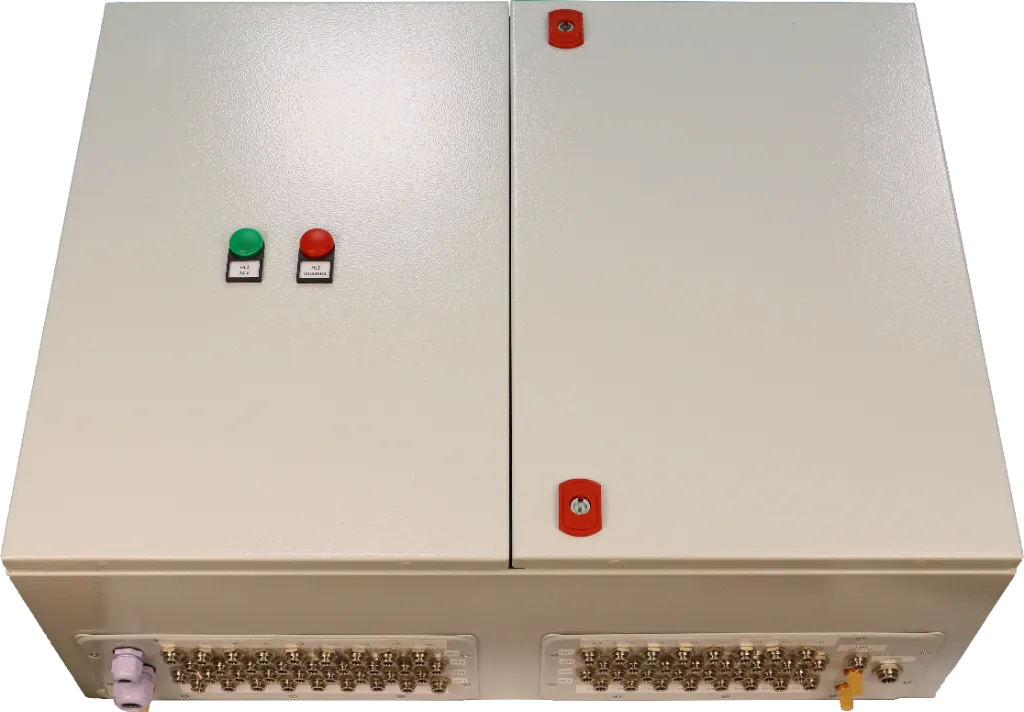

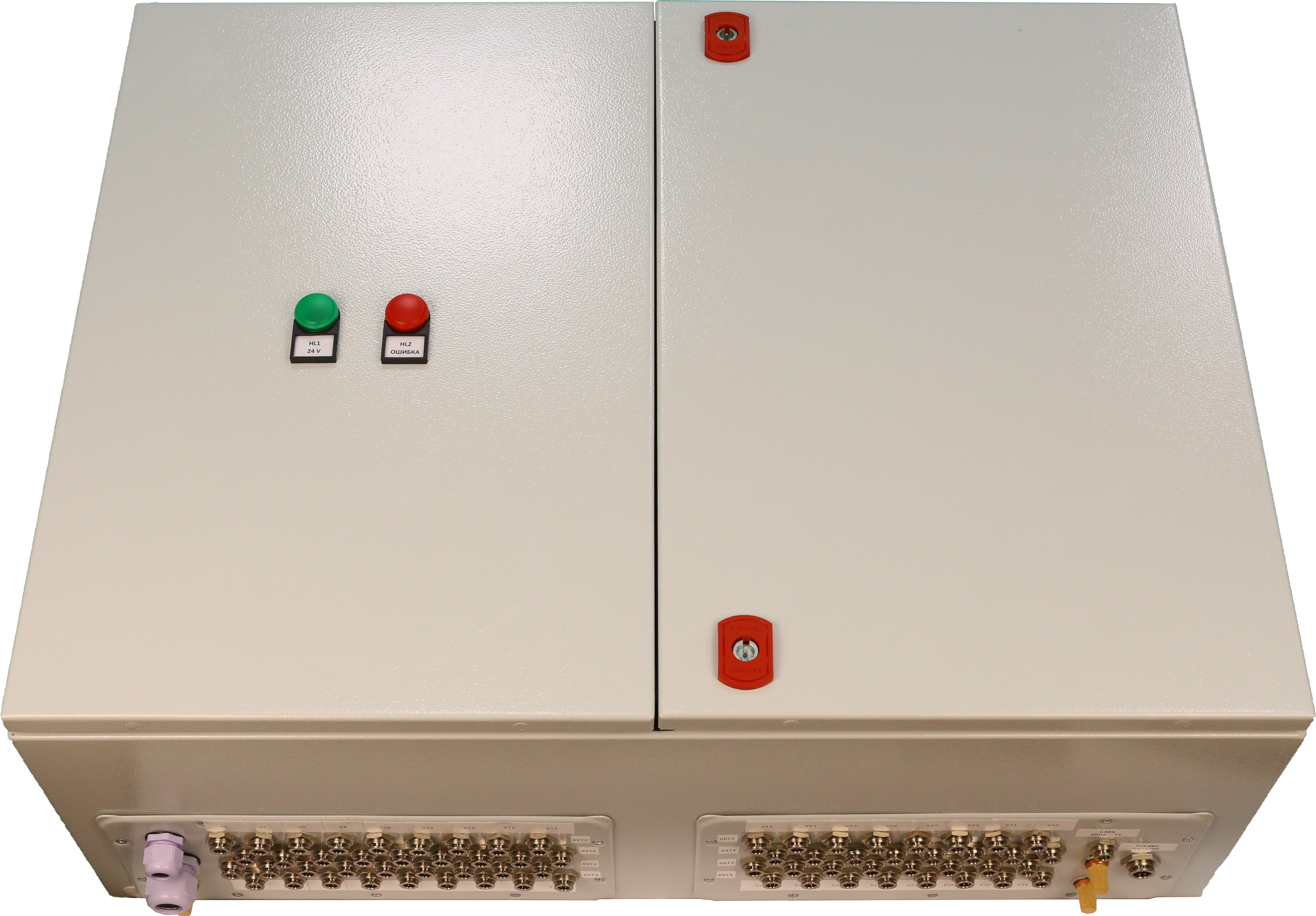

Компанией Би Энд Би Инжиниринг спроектированы и собраны шкафы управления для проекта системы водоподготовки плавательного комплекса. Два шкафа обеспечивают подачу сжатого воздуха и автоматизированное управление пневмоприводами дисковых затворов, а также диагностику состояния исполнительных механизмов и пневмолиний.
Задача проекта: централизовать управление затворами системы водоподготовки, обеспечить удобство обслуживания и возможность расширения системы без переделки шкафов.

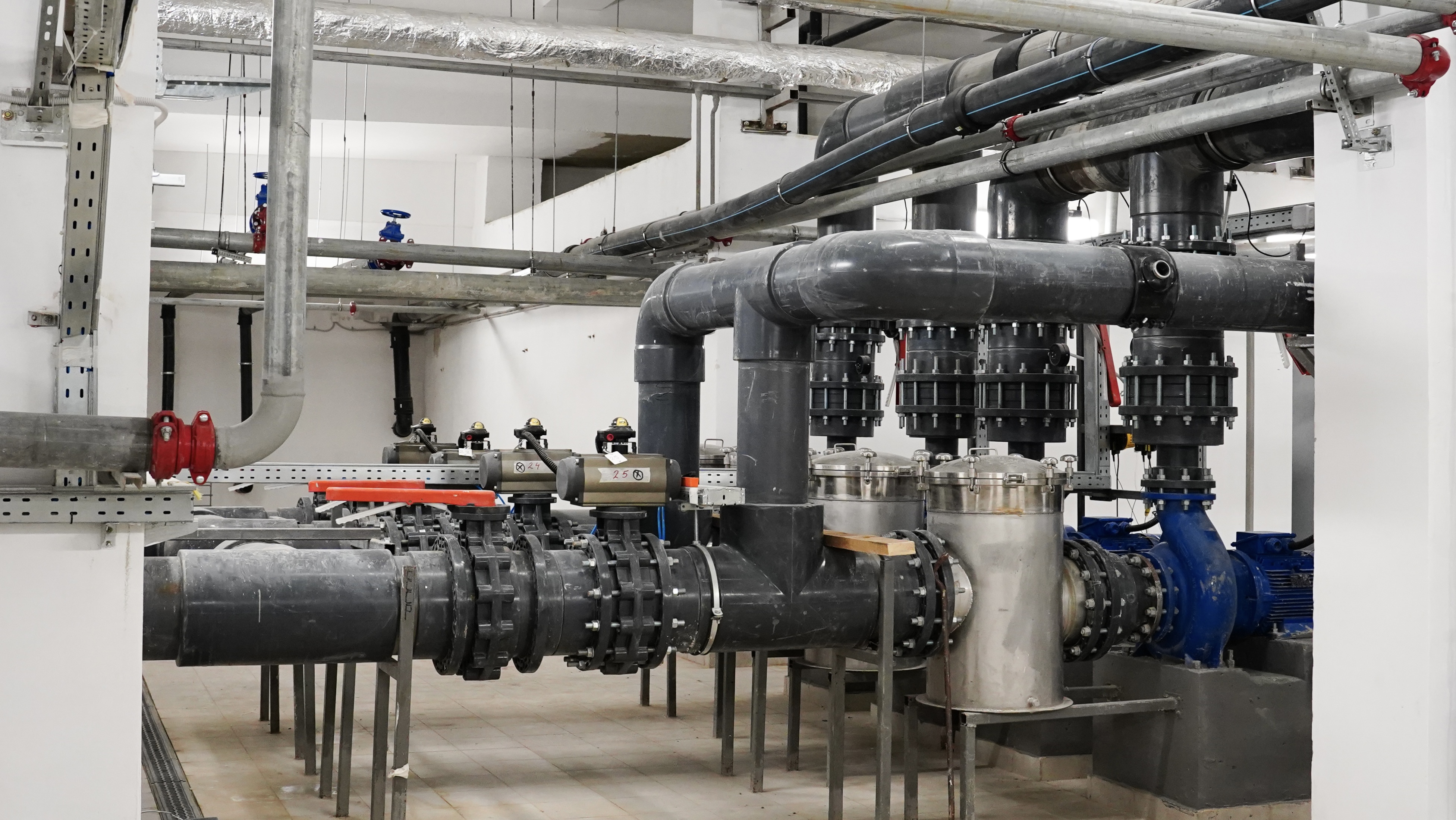

- Объект: водоподготовка плавательного комплекса

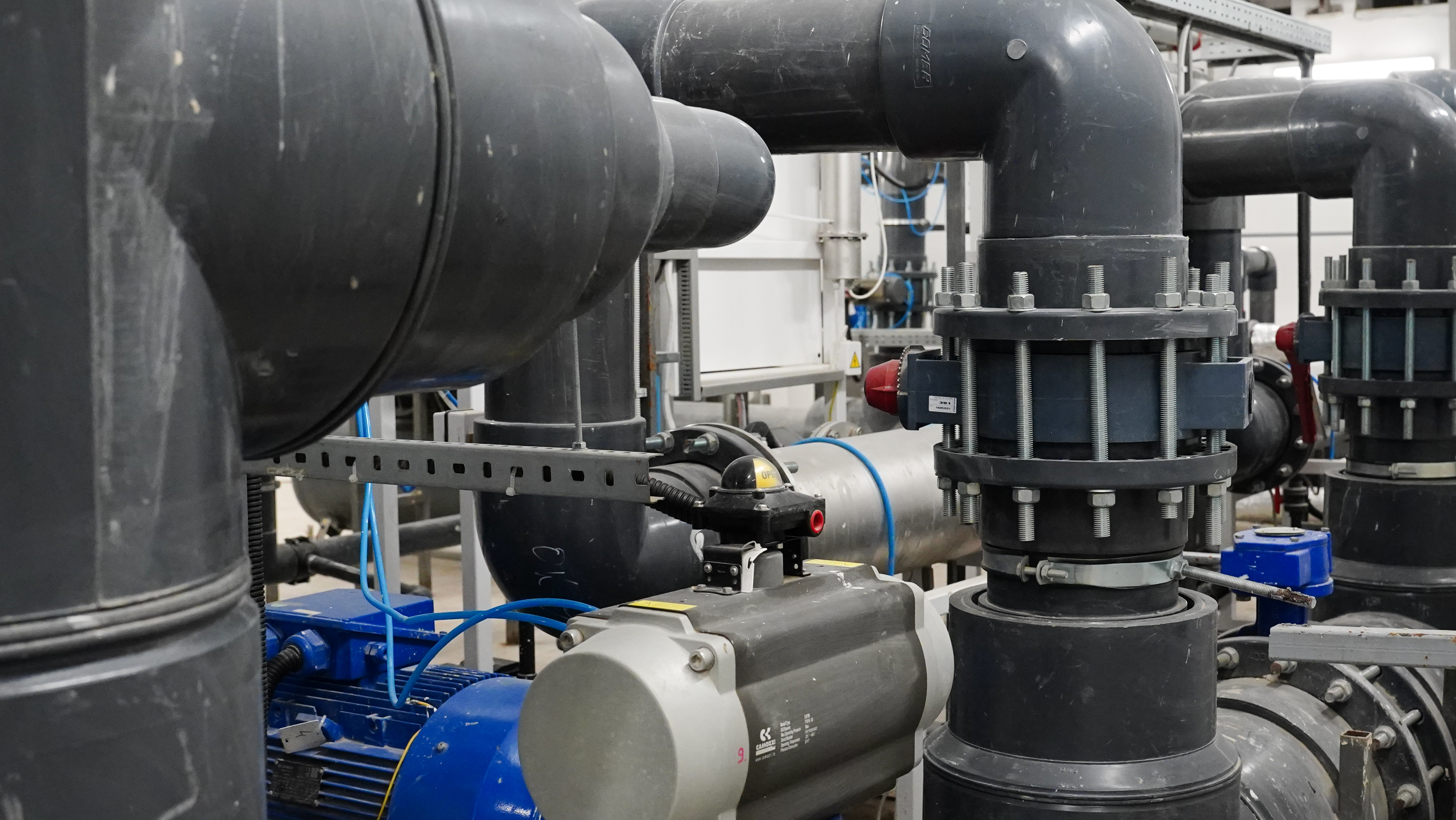

- Исполнительные механизмы: пневмоприводы дисковых затворов (двустороннего действия) в количестве 41 штук
- Управление: дискретные сигналы через многополюсный разъём + индикация/диагностика
- Приоритеты: надёжность, обслуживаемость, масштабируемость
Шкафы собраны на элементной базе итальянского производителя пневмооборудования Metal Work Pneumatic. Такое решение обеспечивает стабильное качество компонентов, удобную модульность и предсказуемую эксплуатацию на объекте.

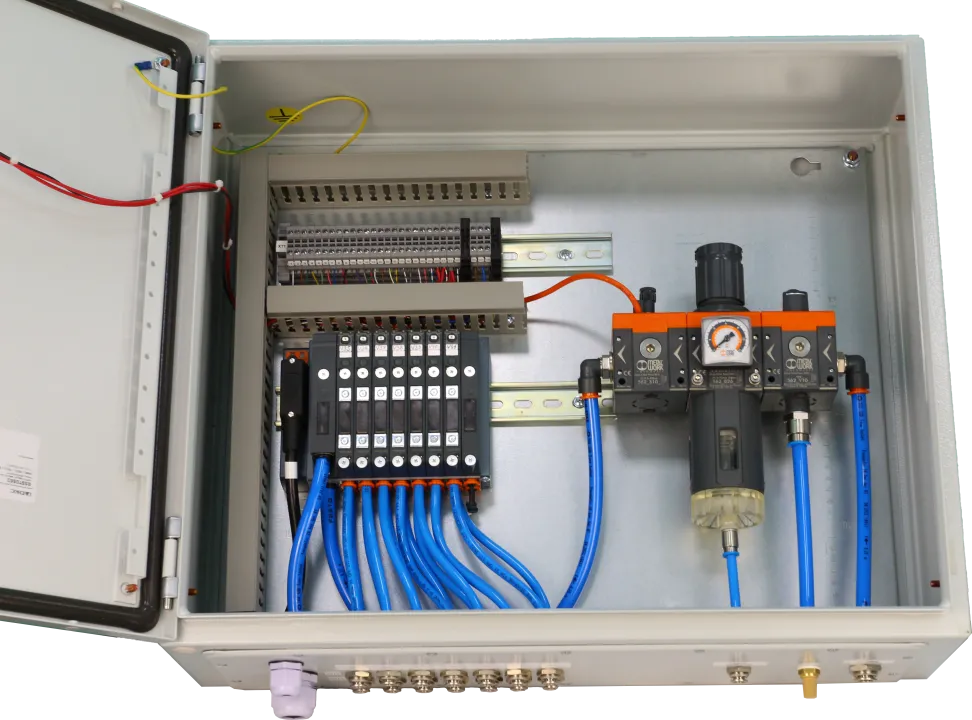

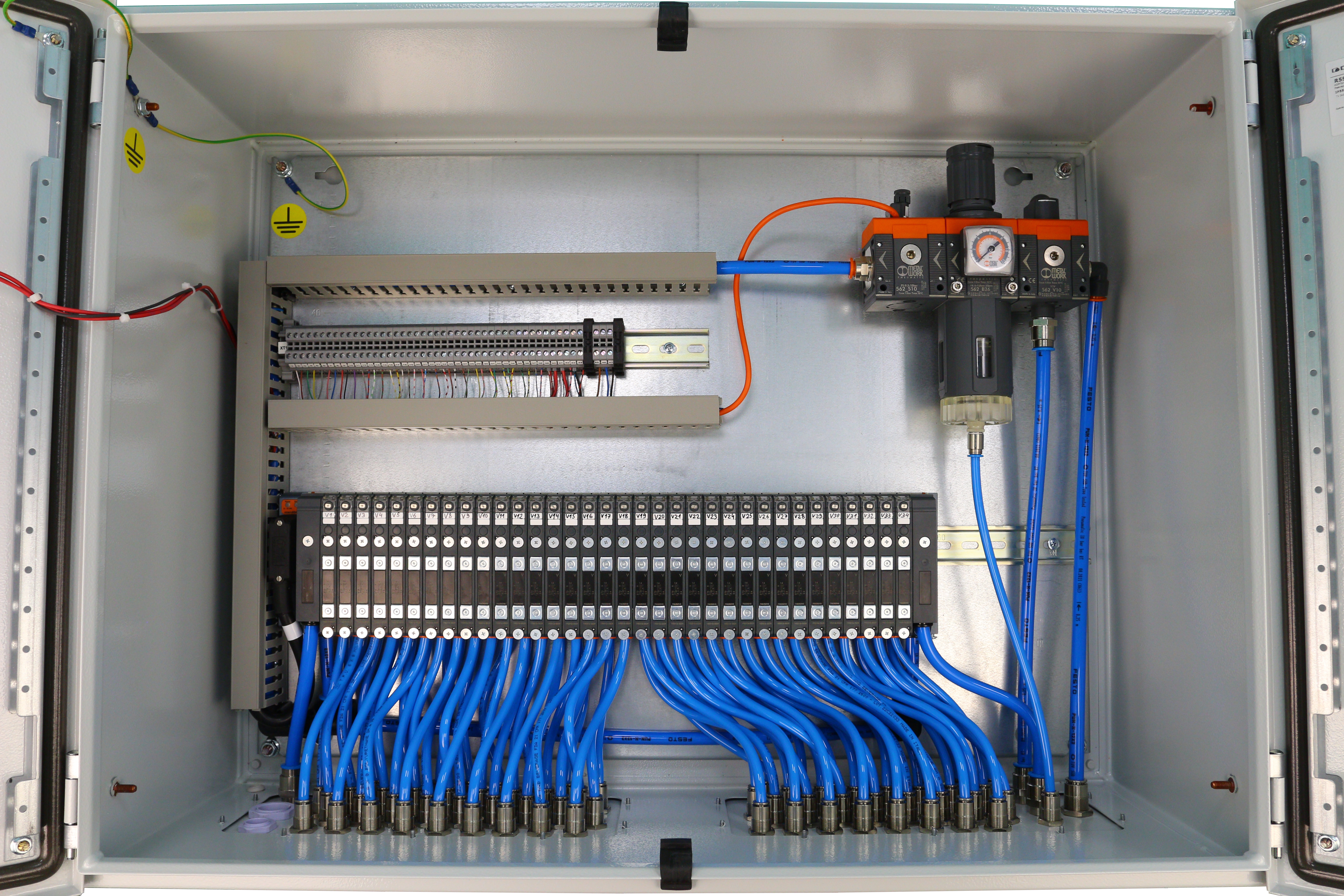

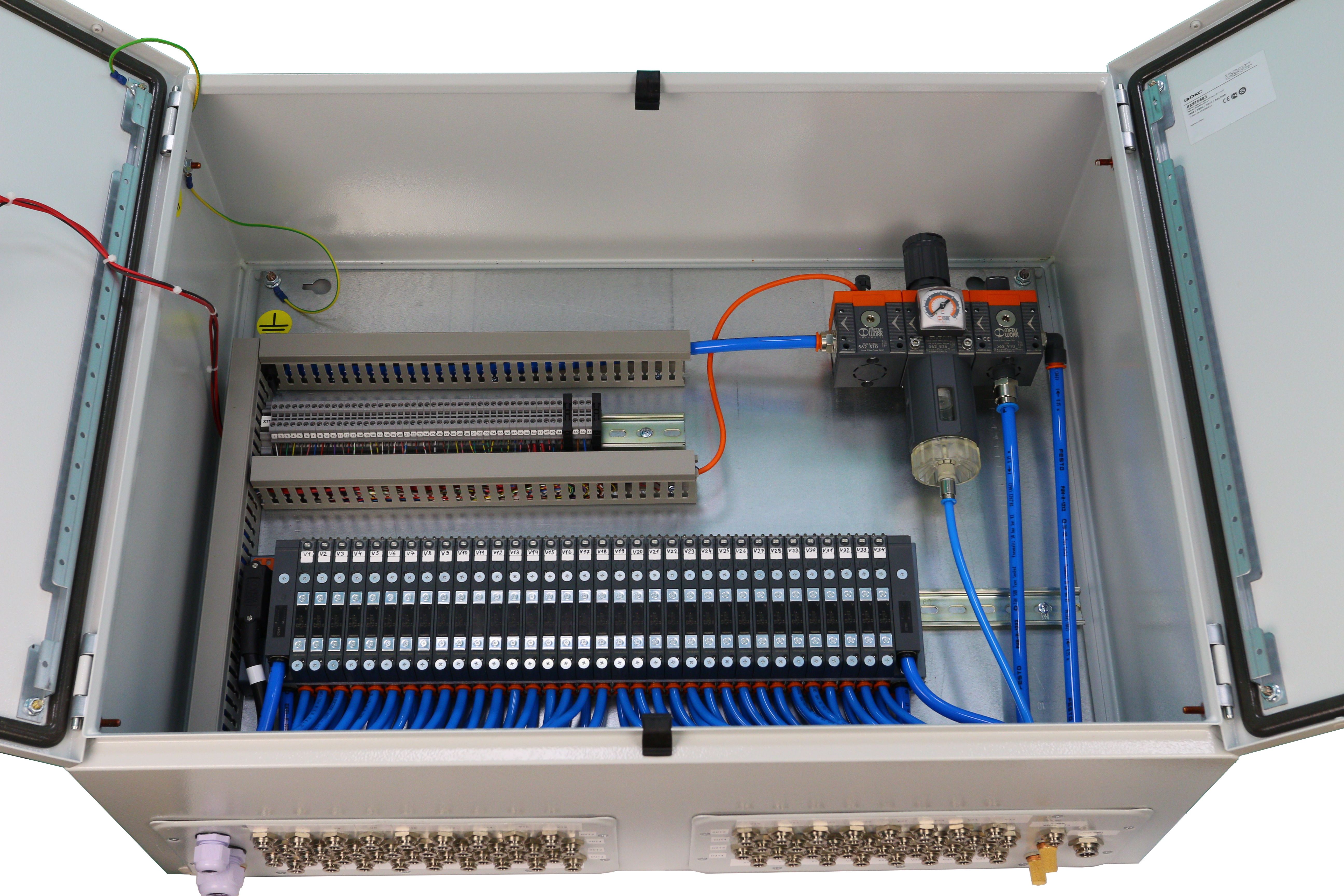

Из чего состоит шкаф управления клапанами
Ниже приведён состав шкафа и ключевая инженерная логика, которая стояла за выбором компонентов.
-

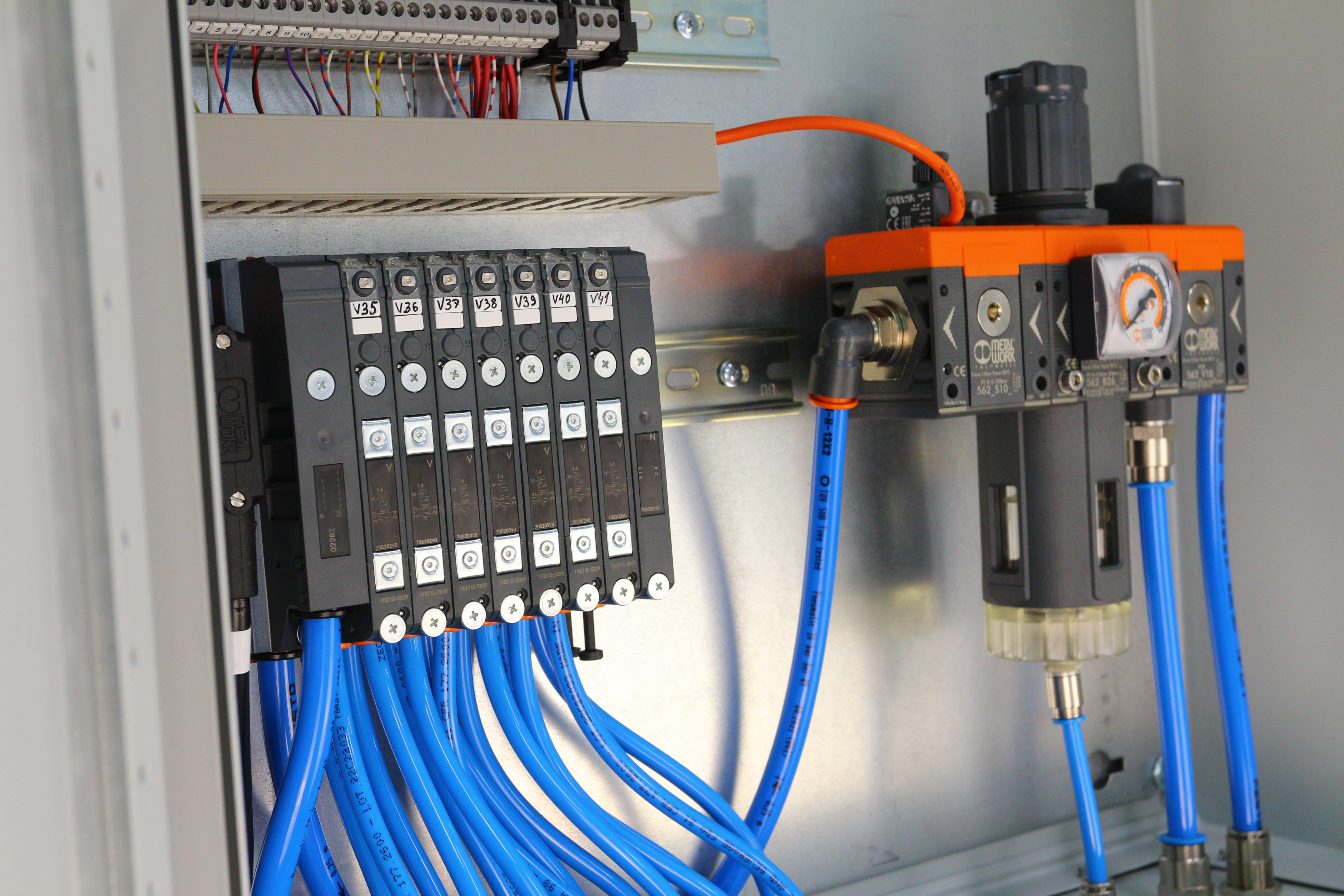

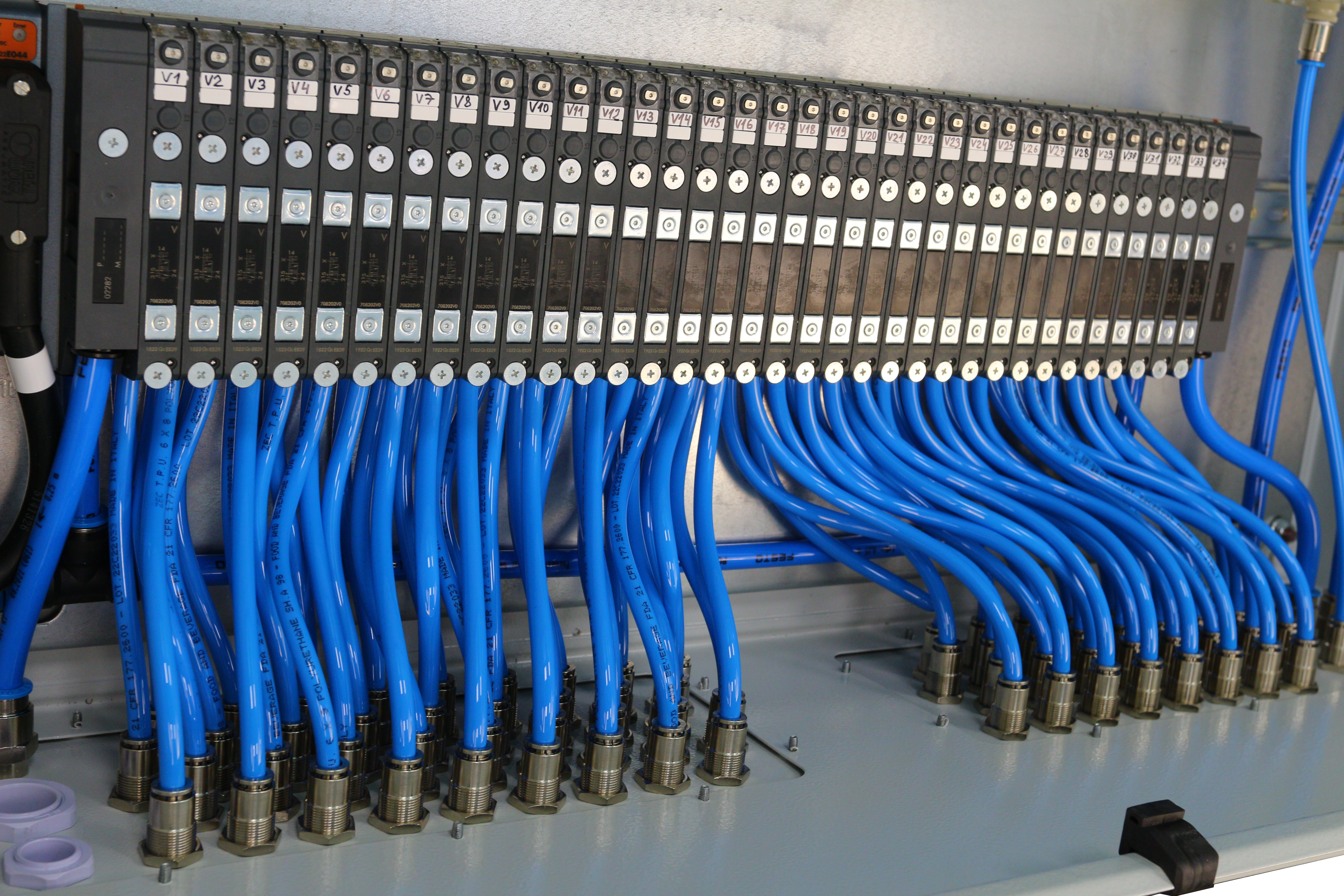

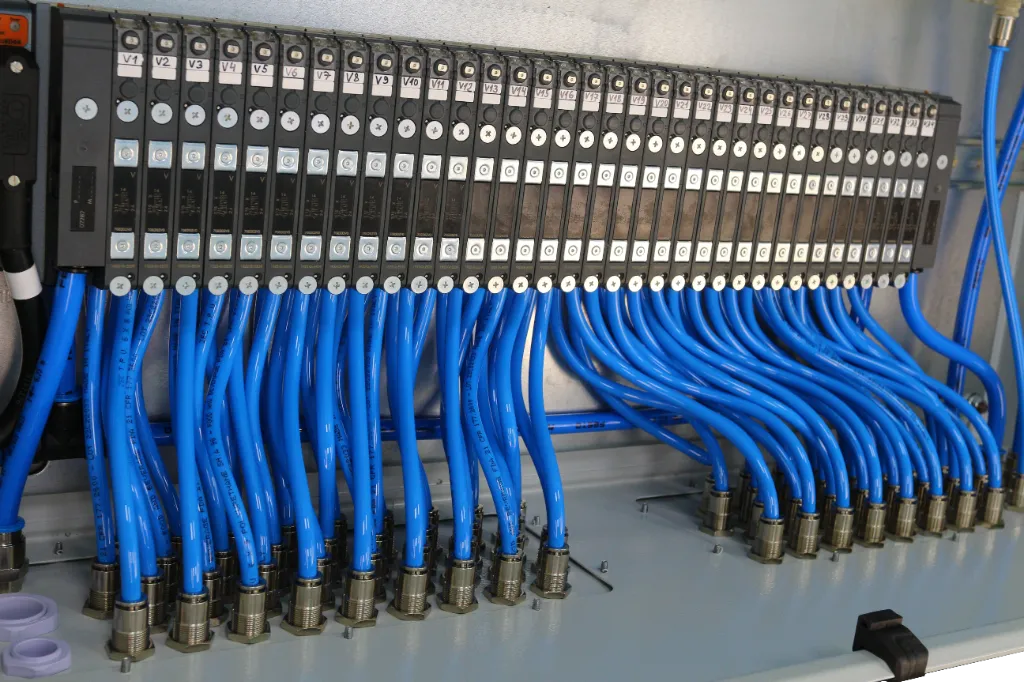

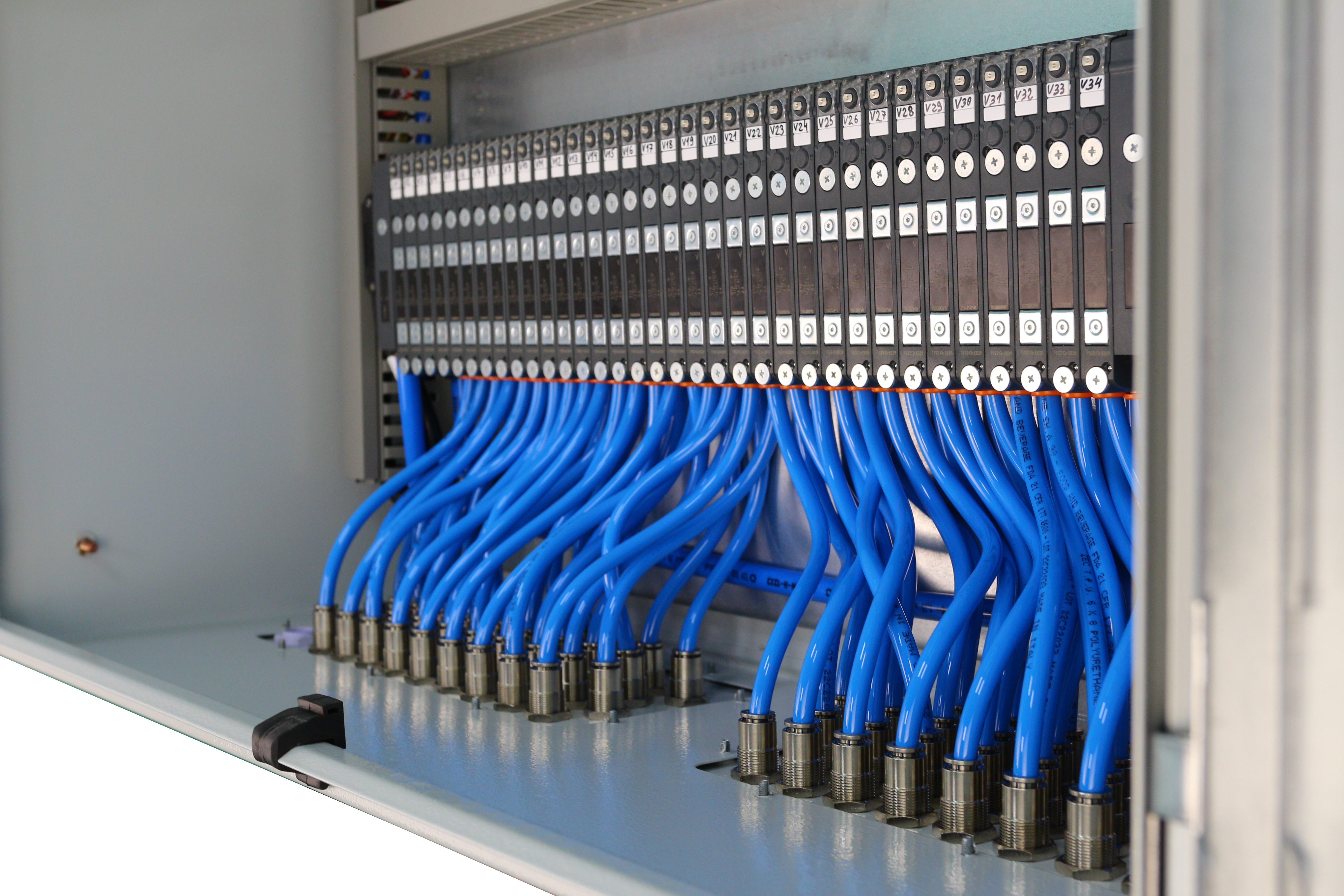

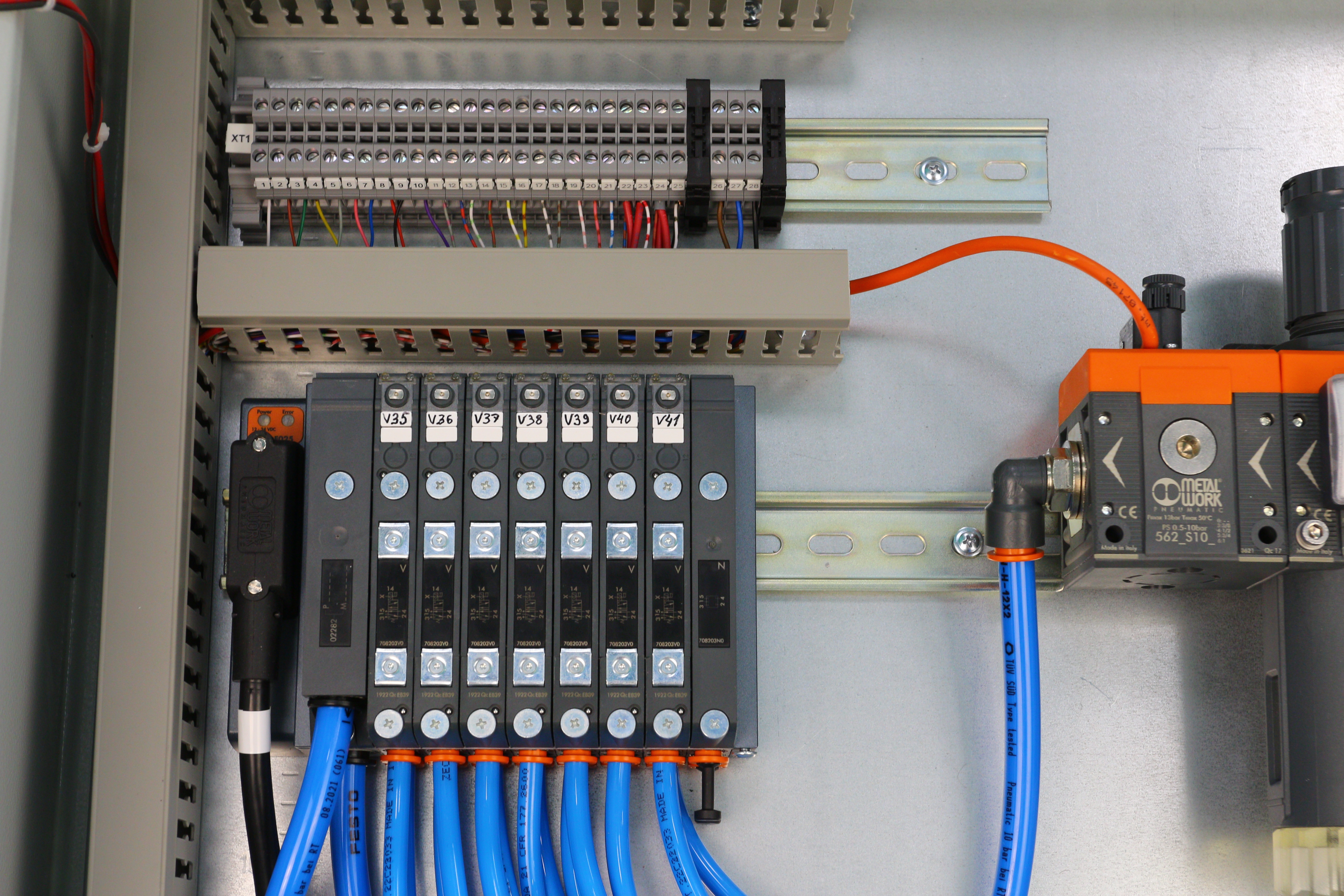

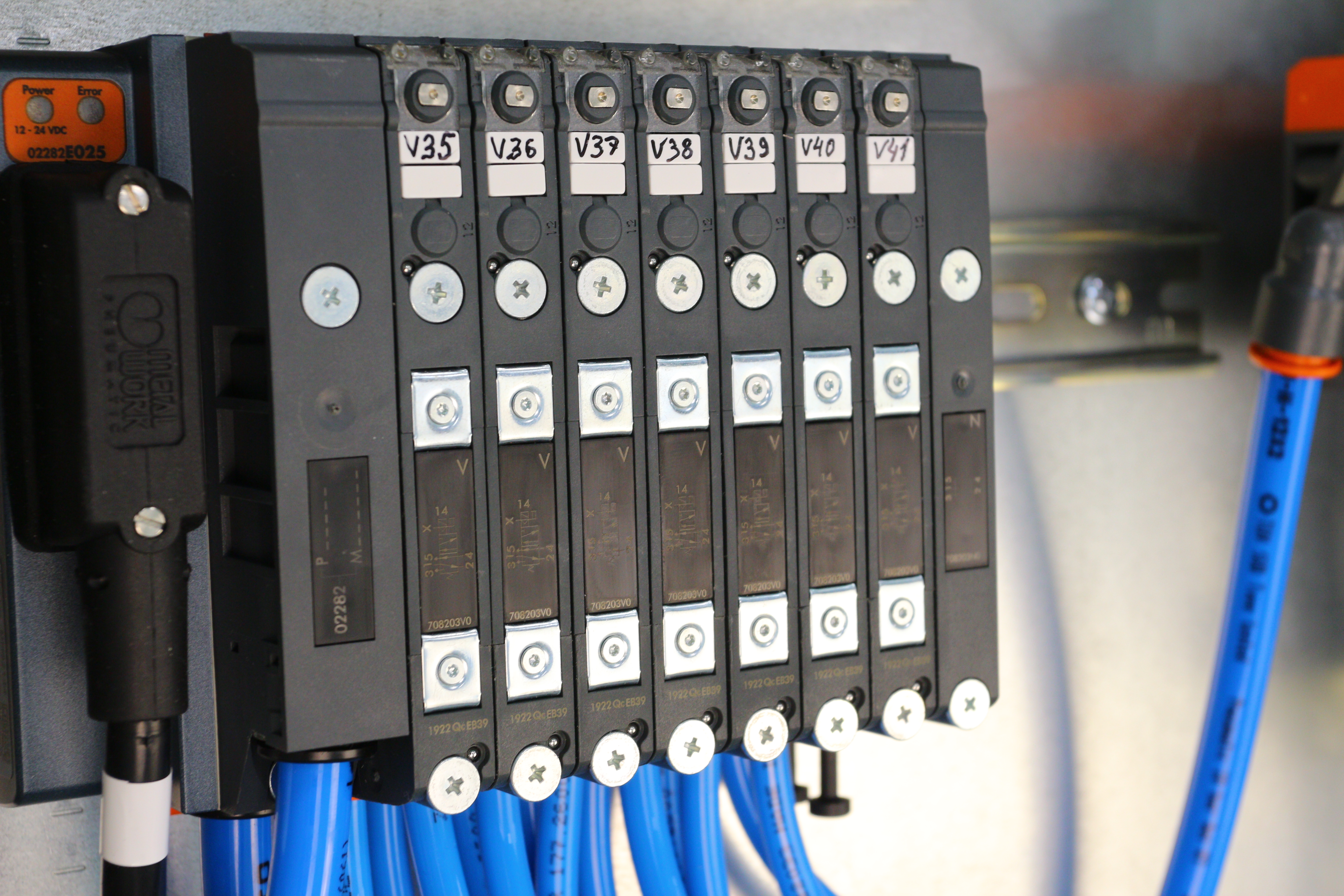

Пневмоостров серии EB80 с пневмораспределителями функции 5/2 для управления пневмоприводами двустороннего действия.

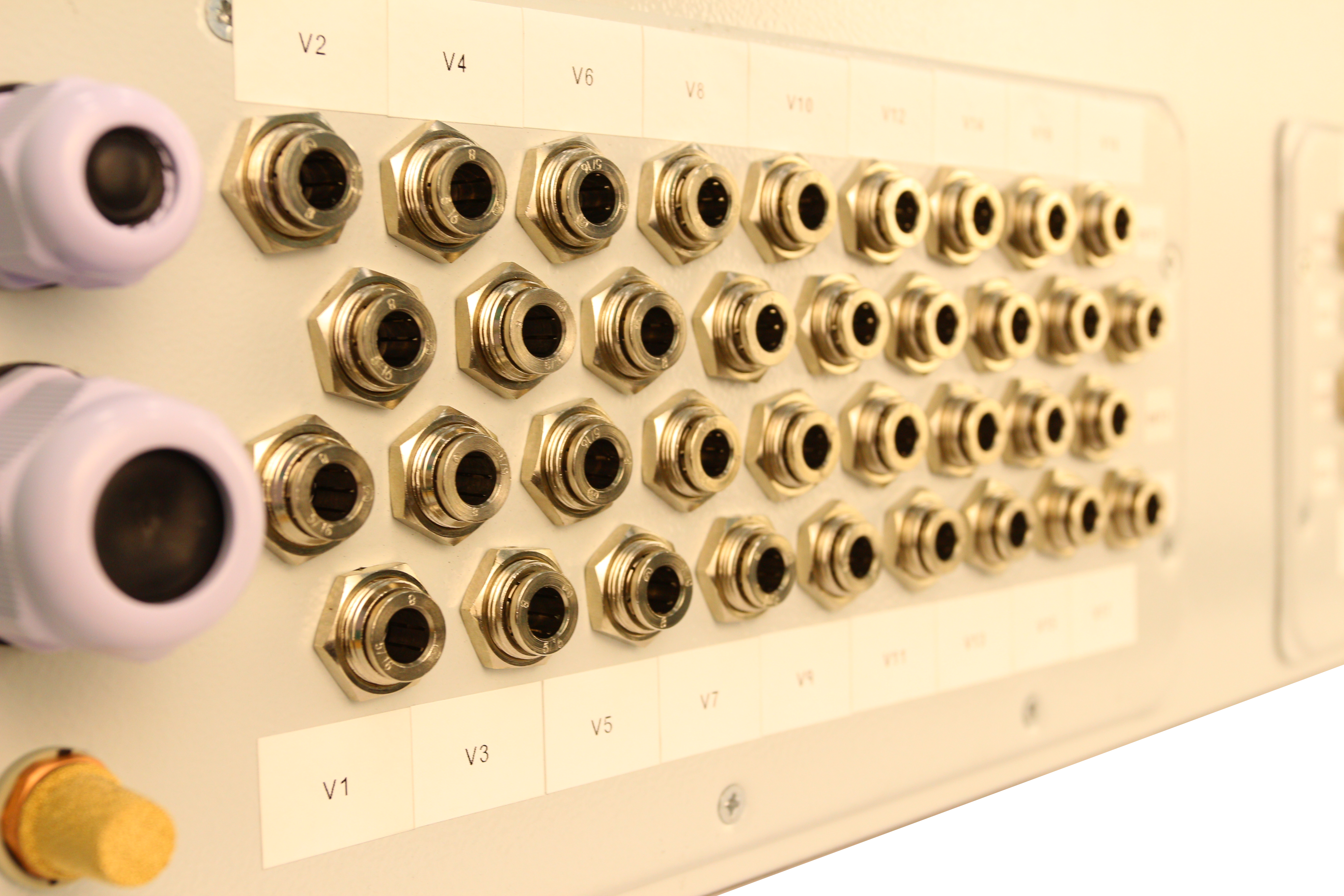

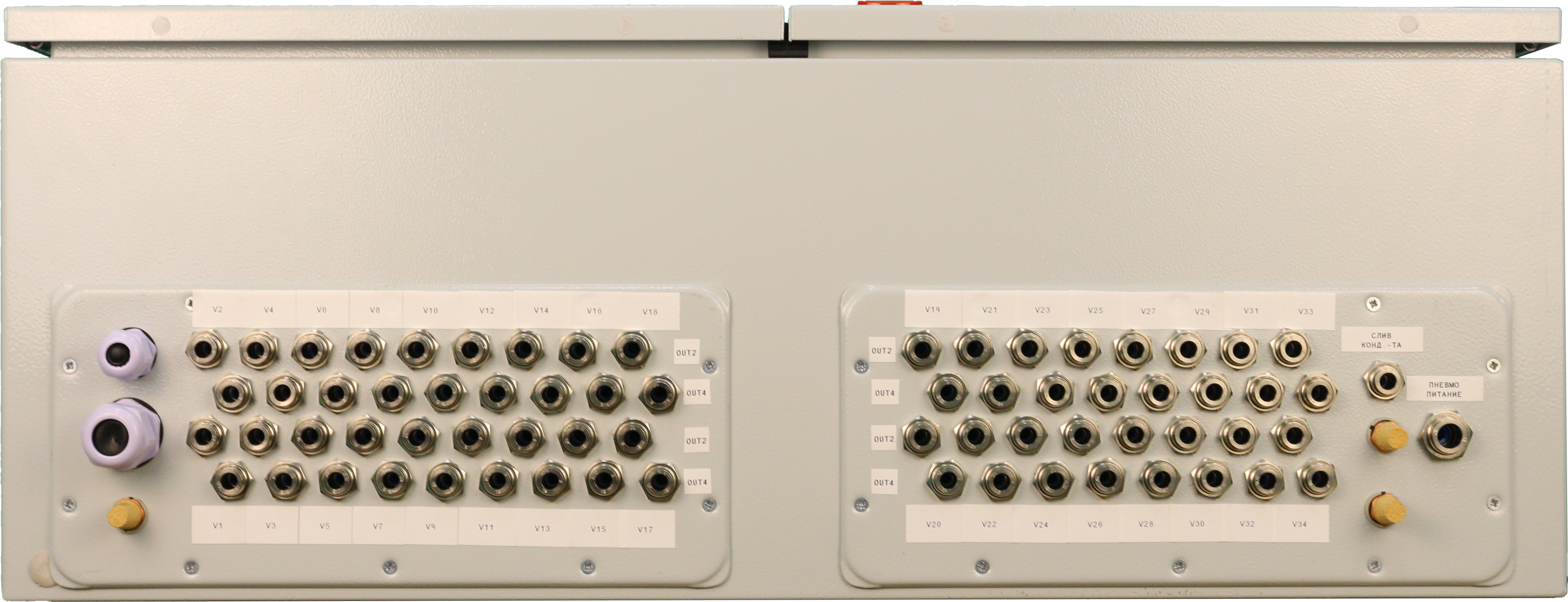

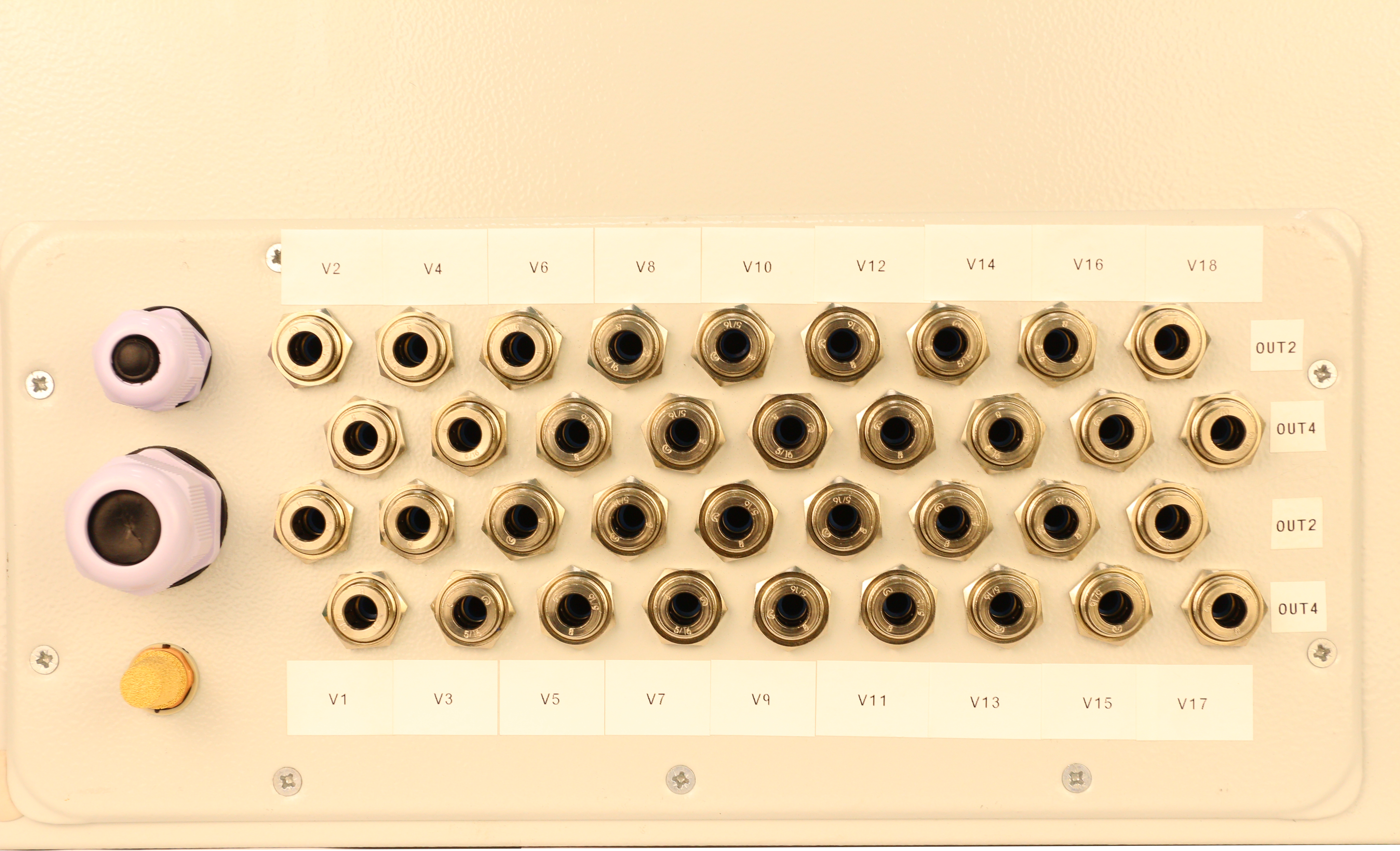

Островная архитектура снижает количество пневмотрубок и соединений, упрощает монтаж и повышает ремонтопригодность. -

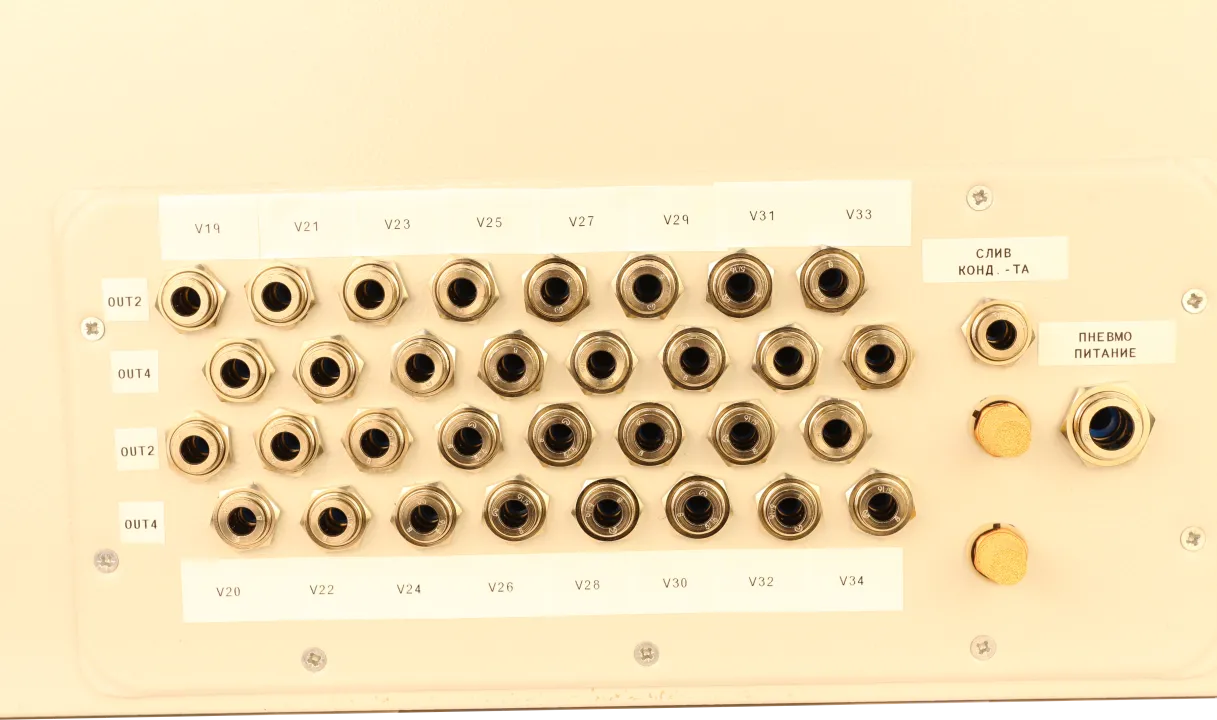

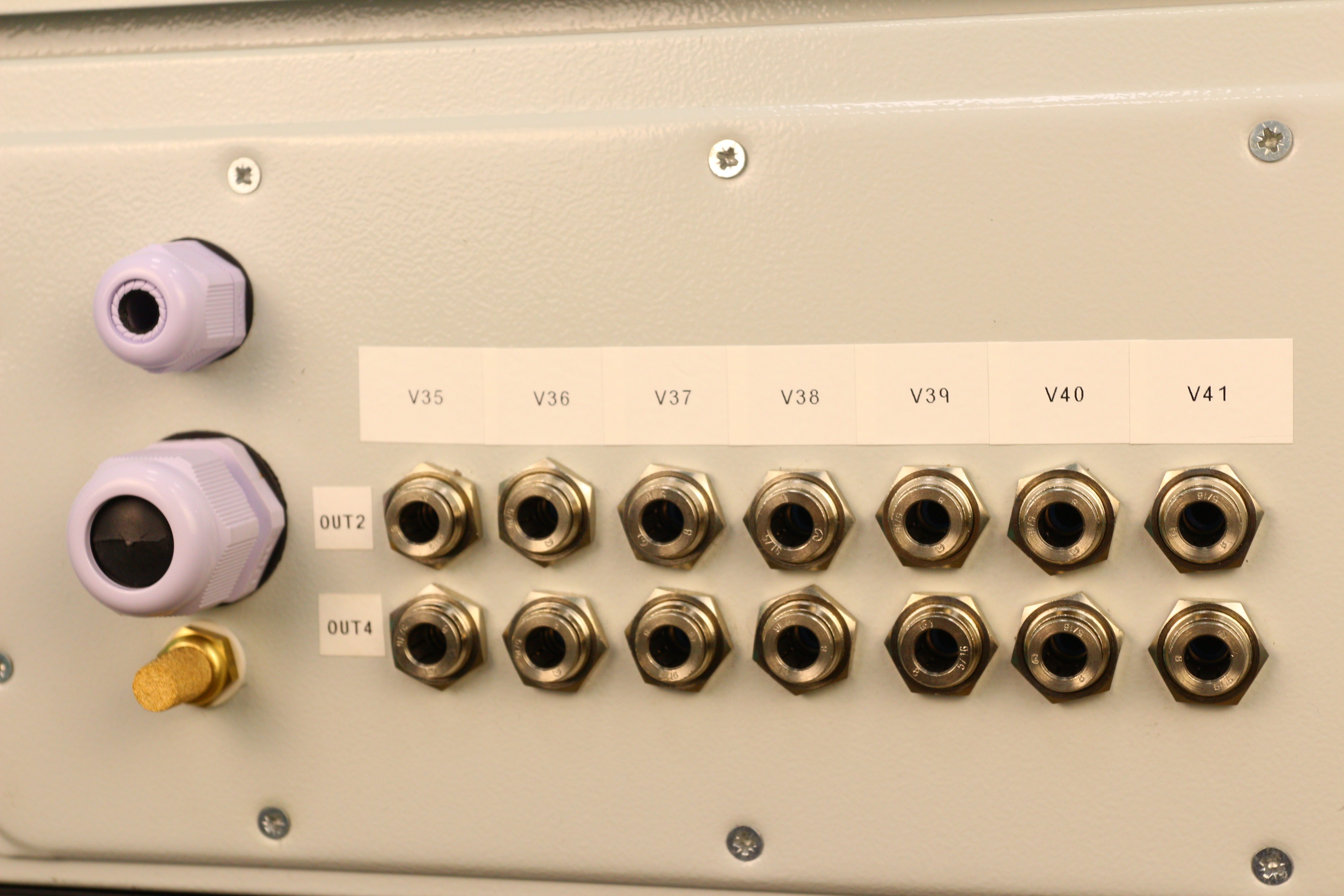

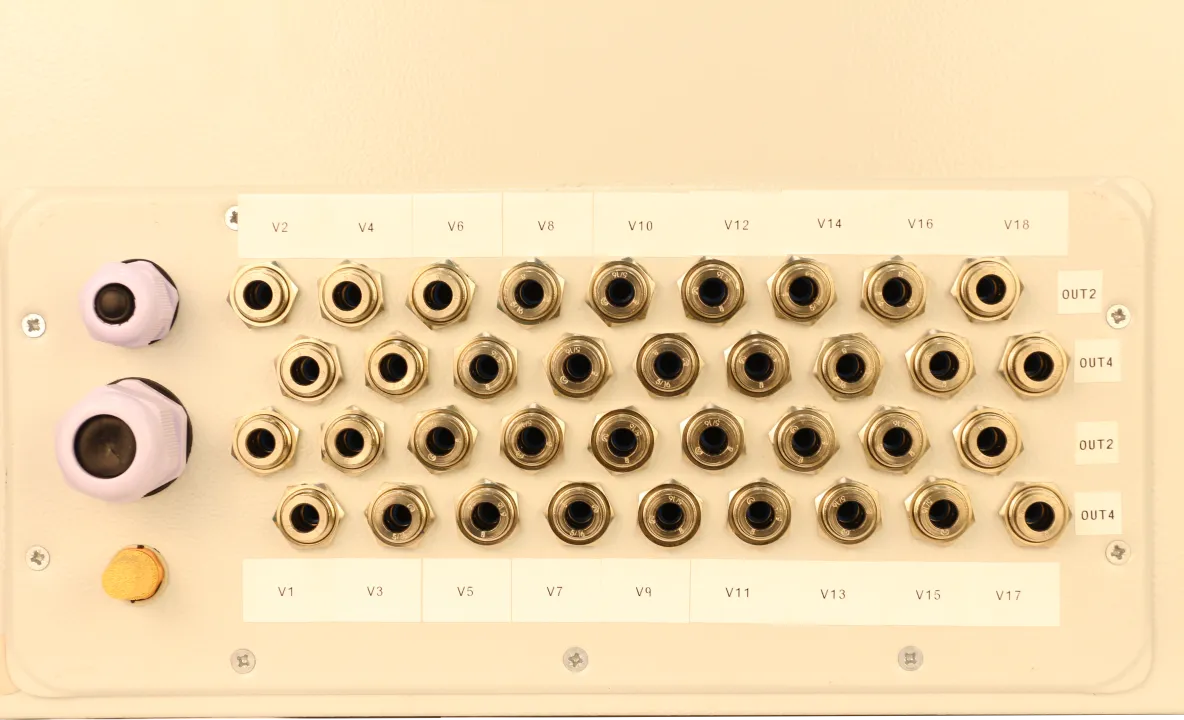

Дискретное управление через многополюсный разъём.

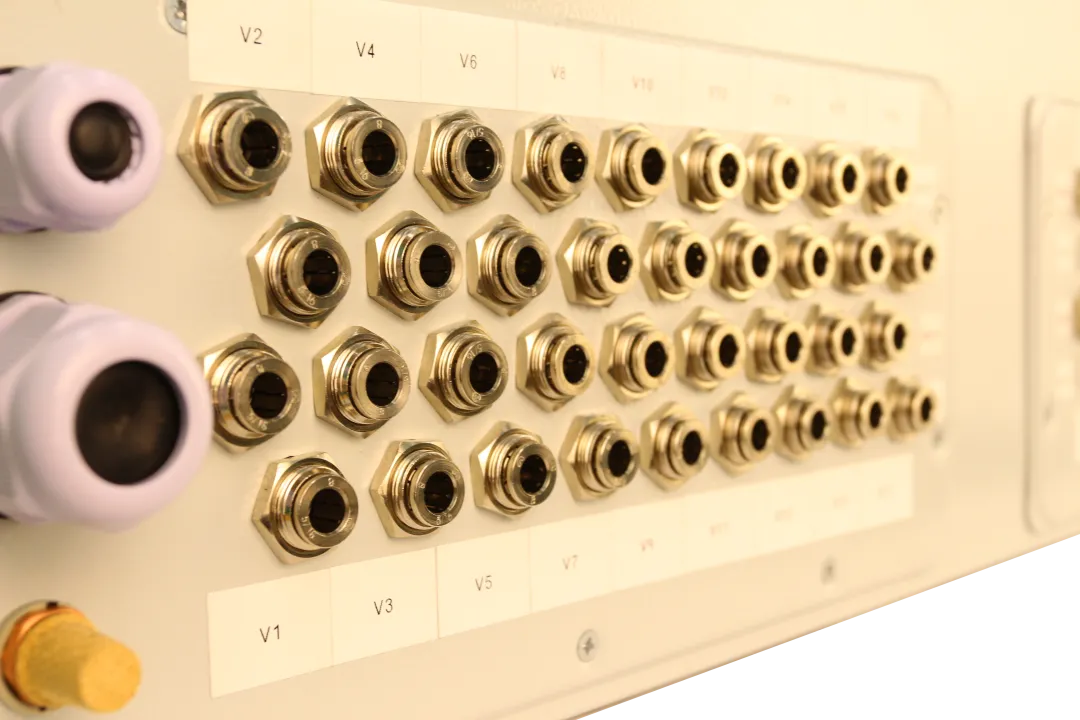

Позволяет быстро подключать шкаф к системе верхнего уровня и ускоряет пуско-наладку за счёт стандартизированного интерфейса. -

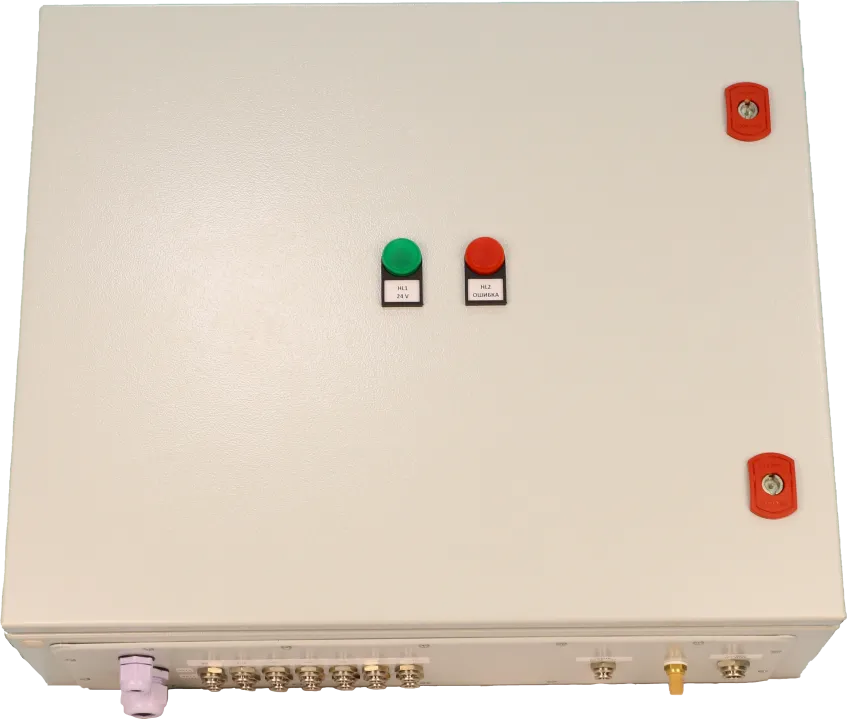

Встроенная диагностика пневмоострова и выдача сигналов состояния на индикацию шкафа и в систему управления верхнего уровня.
Оператор получает оперативную информацию о состоянии клапанов/катушек, упрощается поиск неисправностей. -
Модульная конструкция с наборными плитами под распределители.
Масштабирование выполняется добавлением секций без полной замены острова и без капитальной переделки шкафа. -

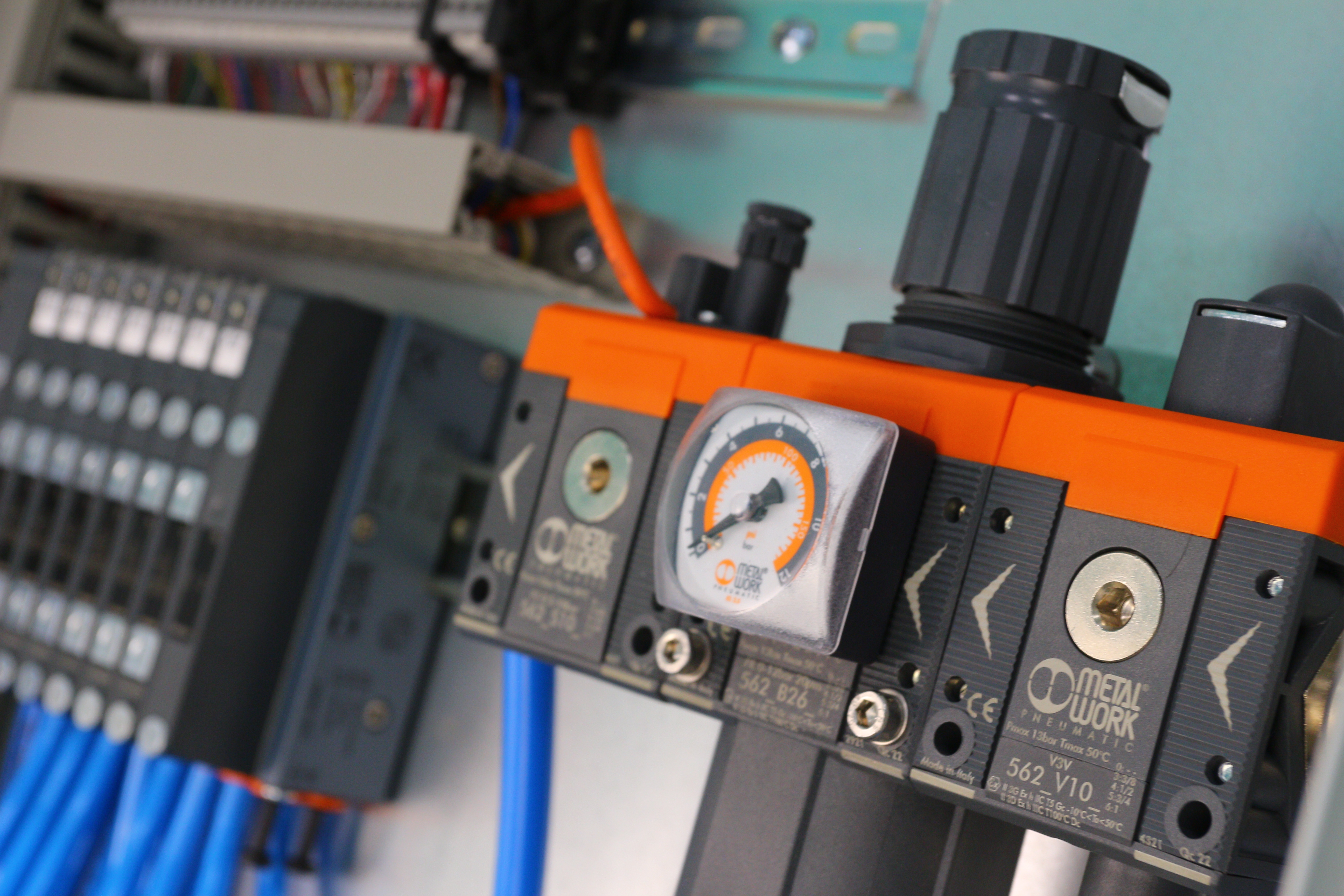

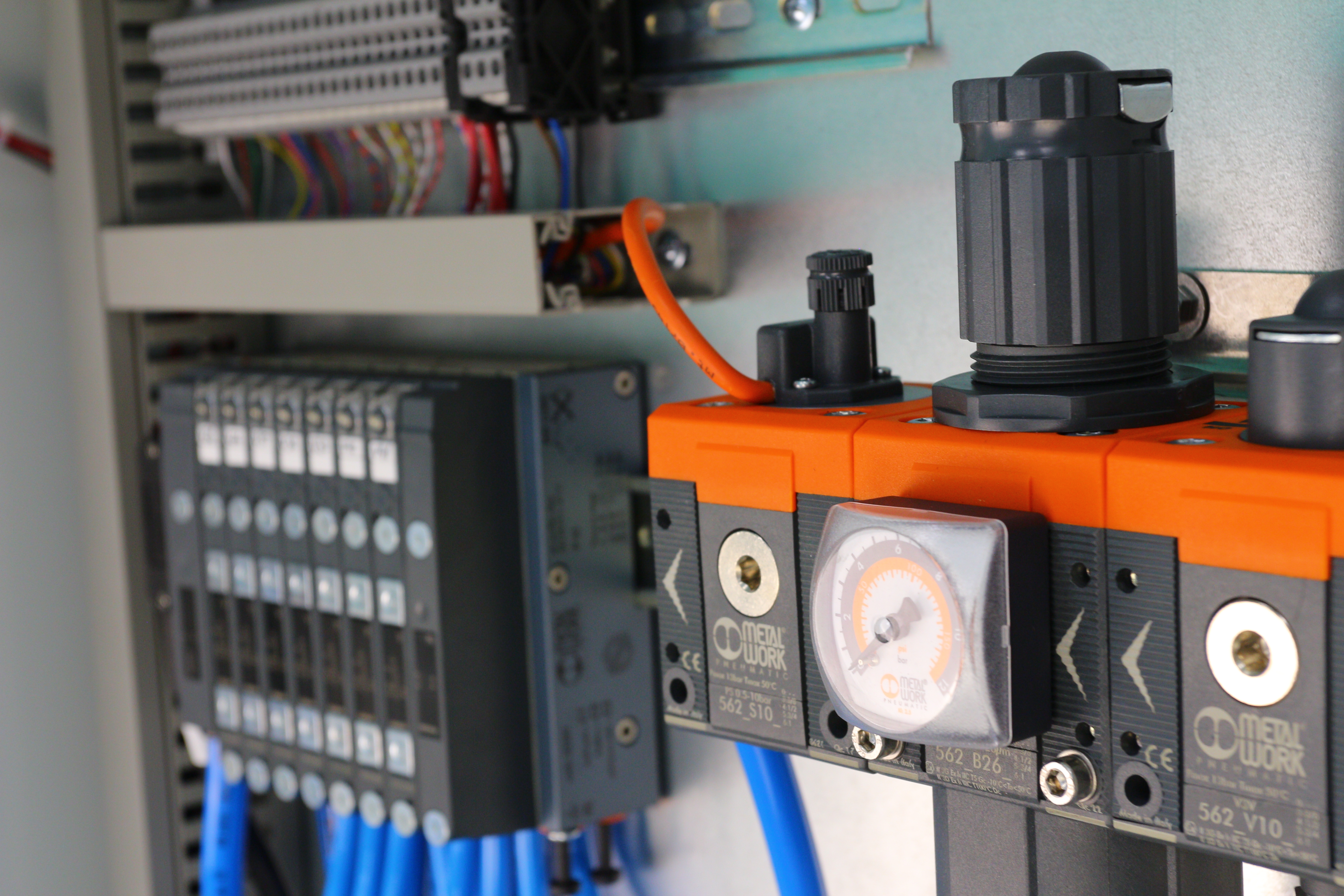

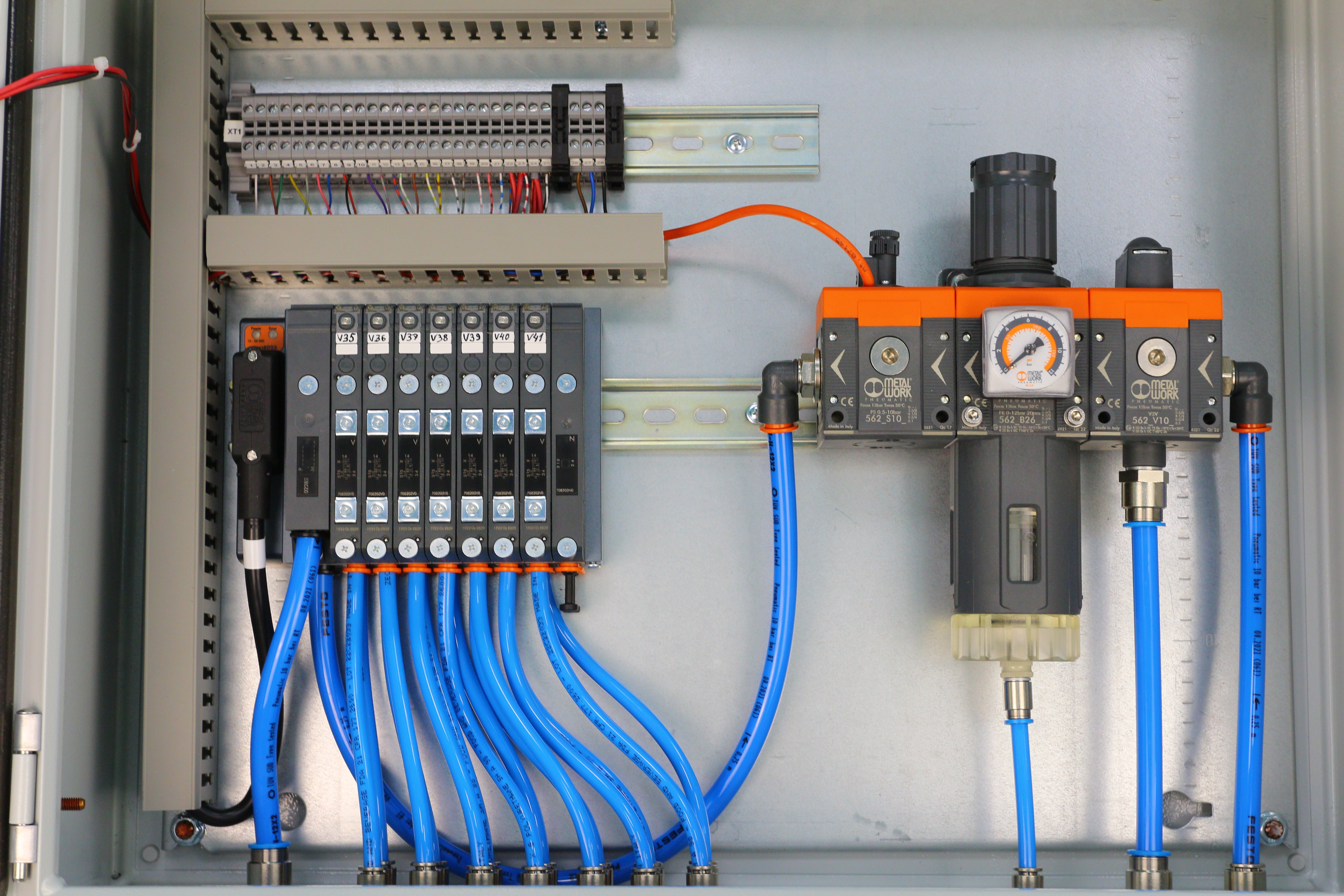

Блок подготовки воздуха: отсечной клапан + фильтр-регулятор + реле давления.
Блок обеспечивает безопасную работу и стабильные параметры питания исполнительных механизмов.- Отсечной клапан — безопасный сброс давления и отключение пневмолинии для ремонта/обслуживания.
-
Фильтр-регулятор — очистка воздуха от загрязнений и влаги, поддержание заданного давления.
Это снижает износ уплотнений и повышает ресурс распределителей и приводов. -
Реле давления — контроль уровня давления в системе и формирование сигнала при падении ниже допустимого.
Позволяет заранее выявлять проблемы с пневмопитанием (утечки, падение давления, проблемы компрессорной).
Конструкторская документация
Подготовили полный комплект конструкторской документации по ГОСТ, необходимый для сборки и корректного подключения шкафа управления:

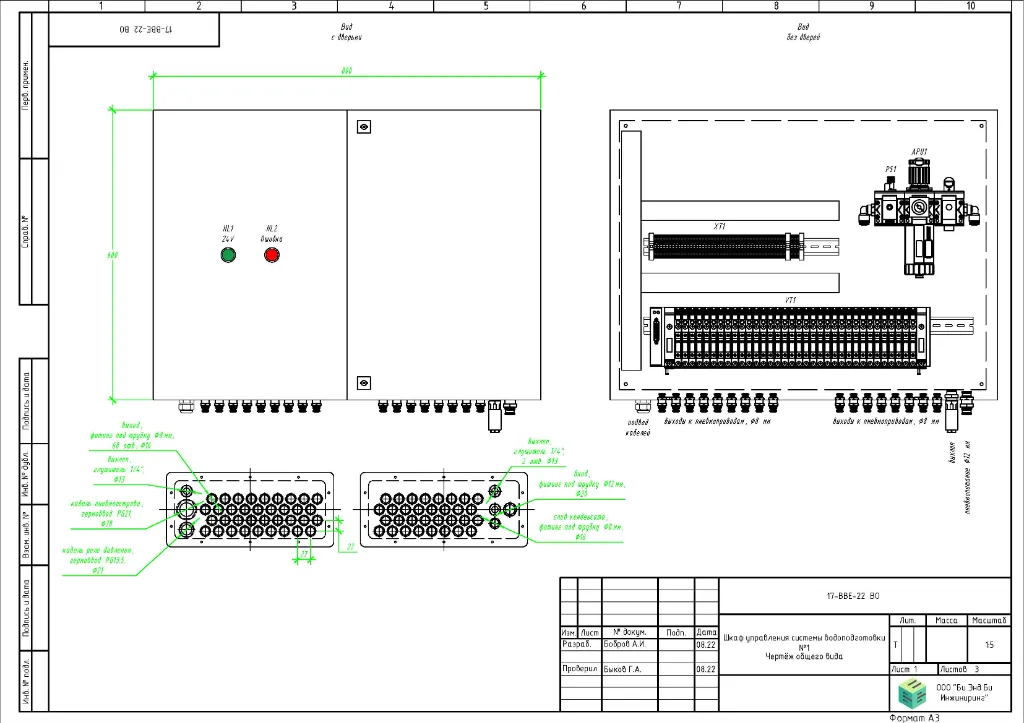

- Чертёж общего вида (габариты, компоновка, обозначения)

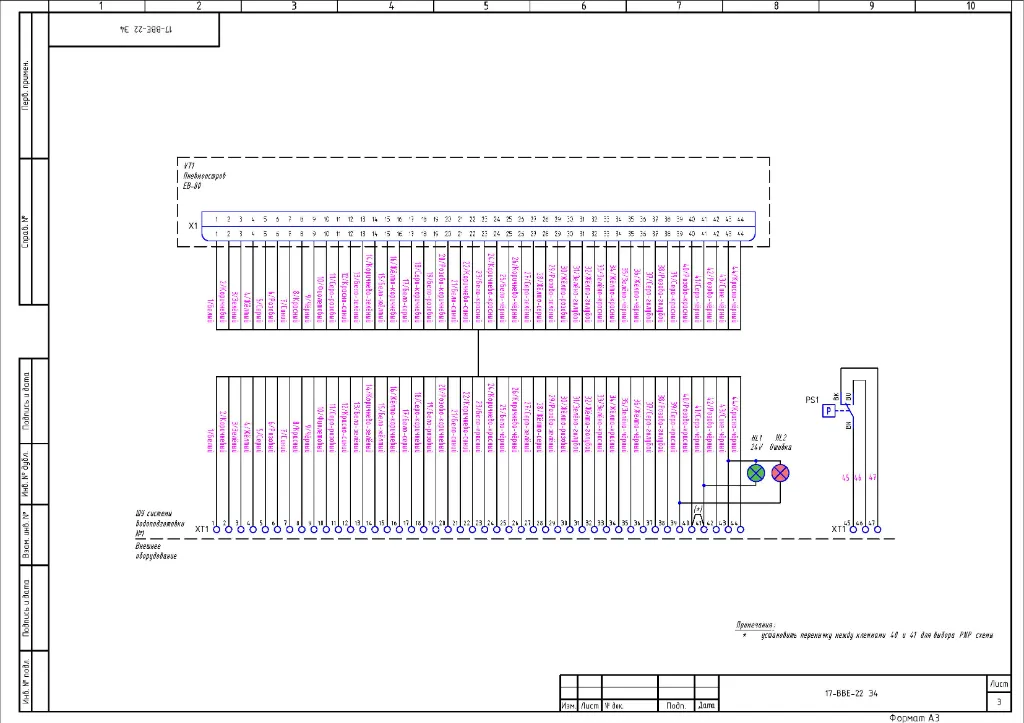

- Схемы электрических соединений и подключений

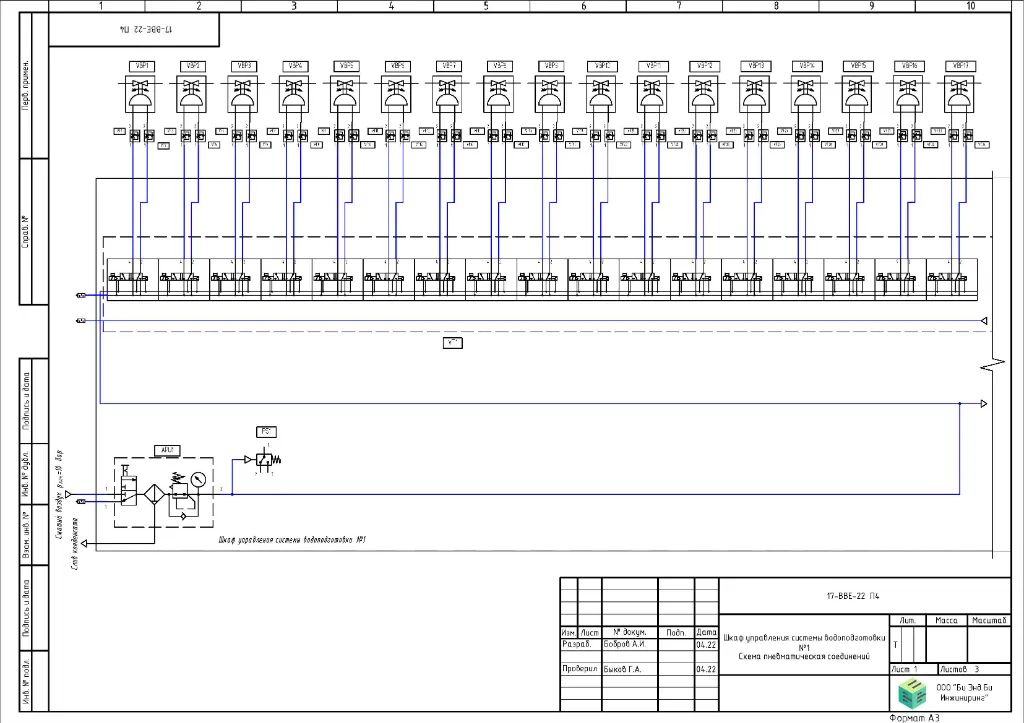

- Схемы пневматических соединений и подключений
- Спецификация оборудования и материалов
Наличие полного комплекта документации снижает риск ошибок при монтаже, ускоряет ввод в эксплуатацию и облегчает дальнейшее обслуживание.
Эксплуатационная документация
Также подготовили комплект эксплуатационной документации, необходимый обслуживающему персоналу на объекте:

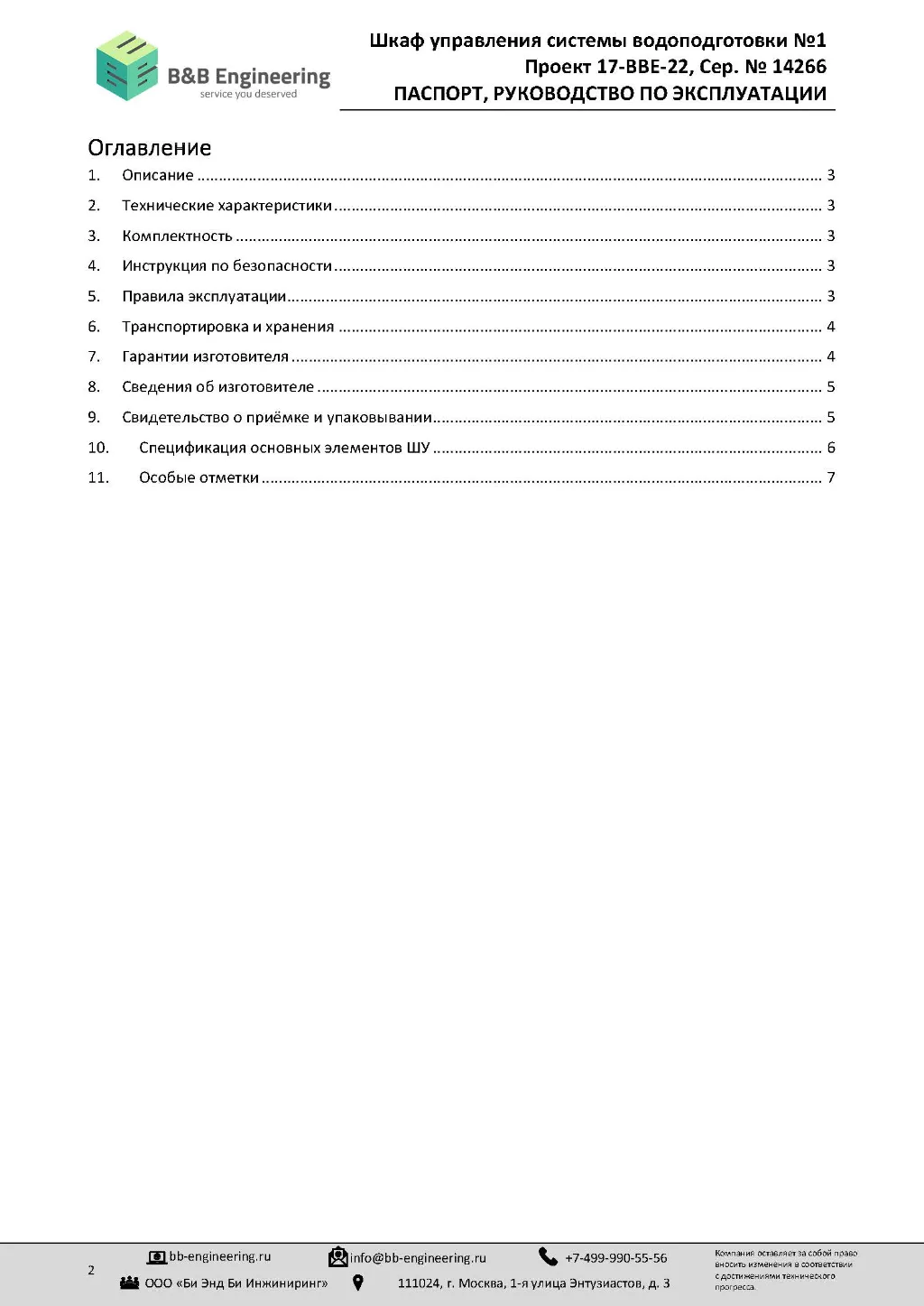

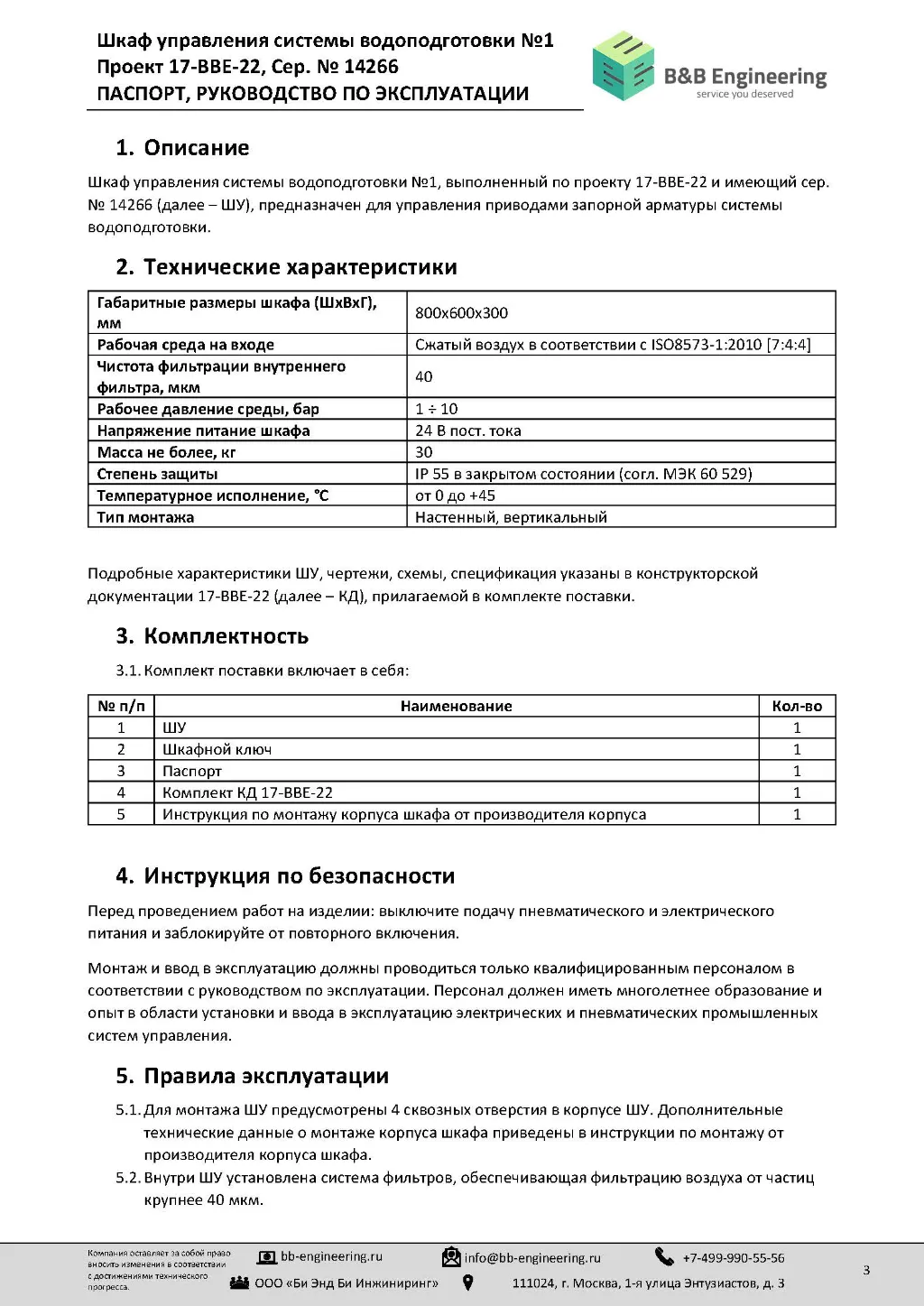

- Паспорт шкафа управления
- Руководство по эксплуатации
- Спецификация оборудования и материалов
Эксплуатационные документы помогают быстро ориентироваться при регламентных работах, диагностике и ремонте.
Результат внедрения

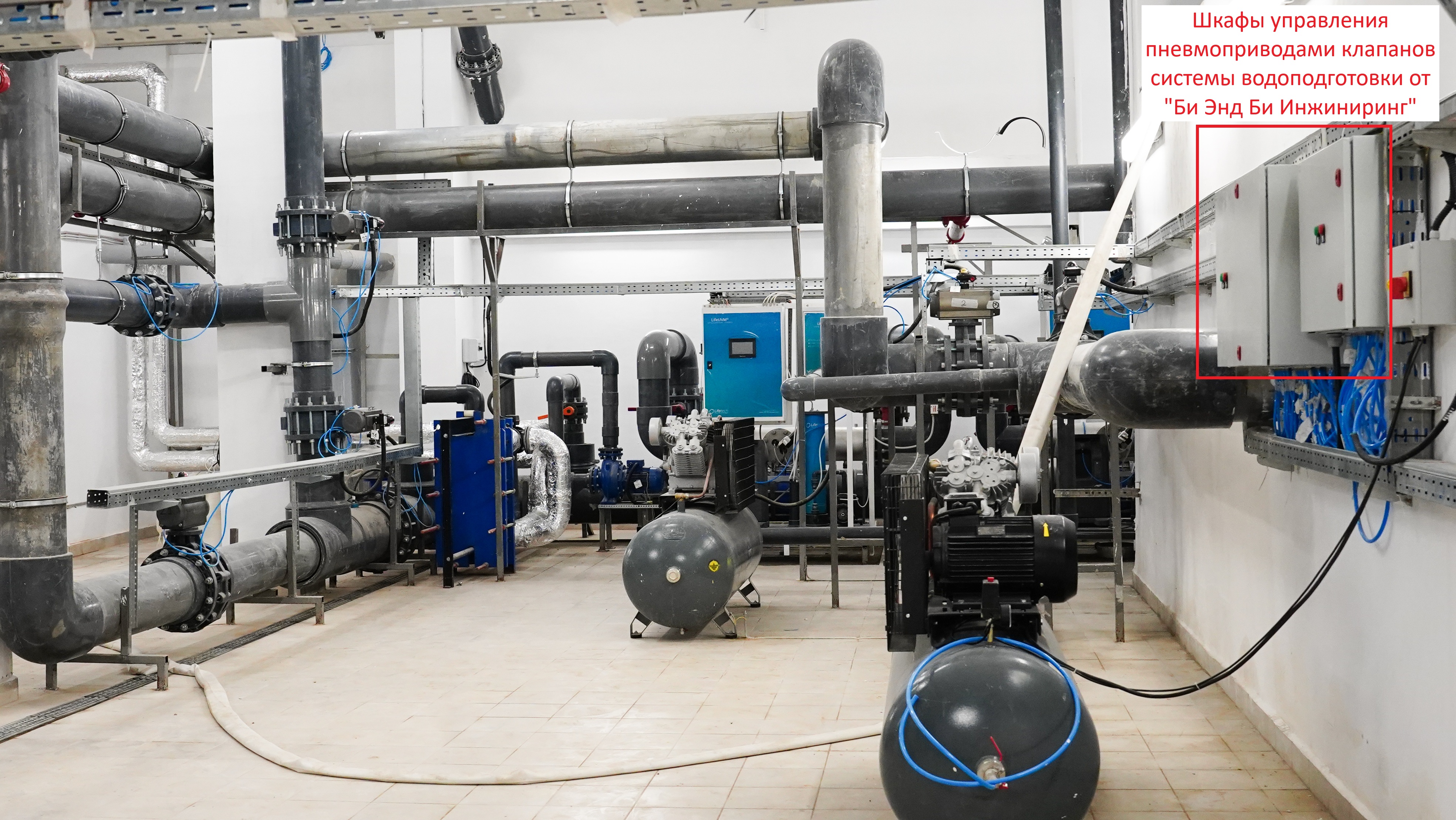

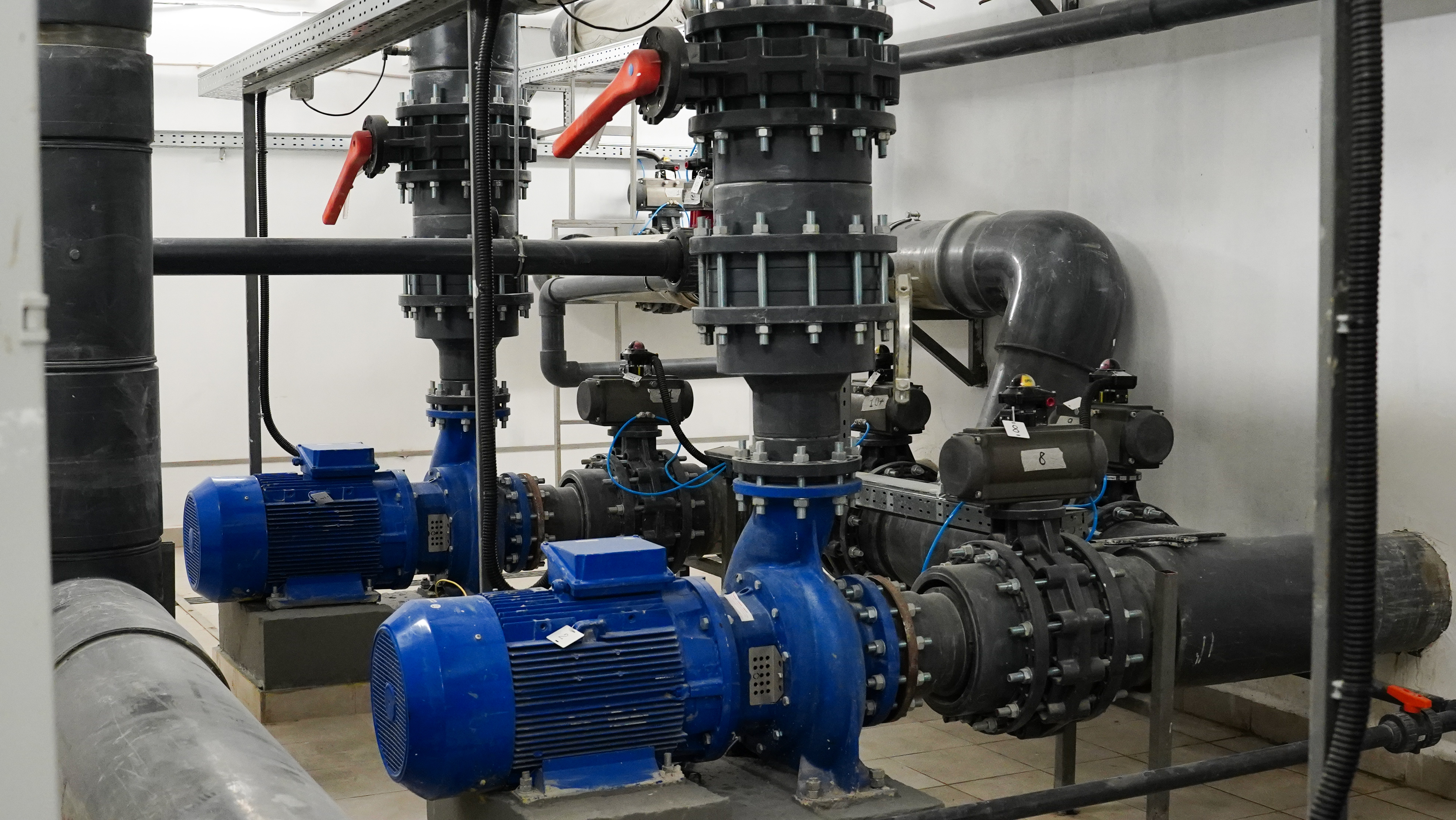

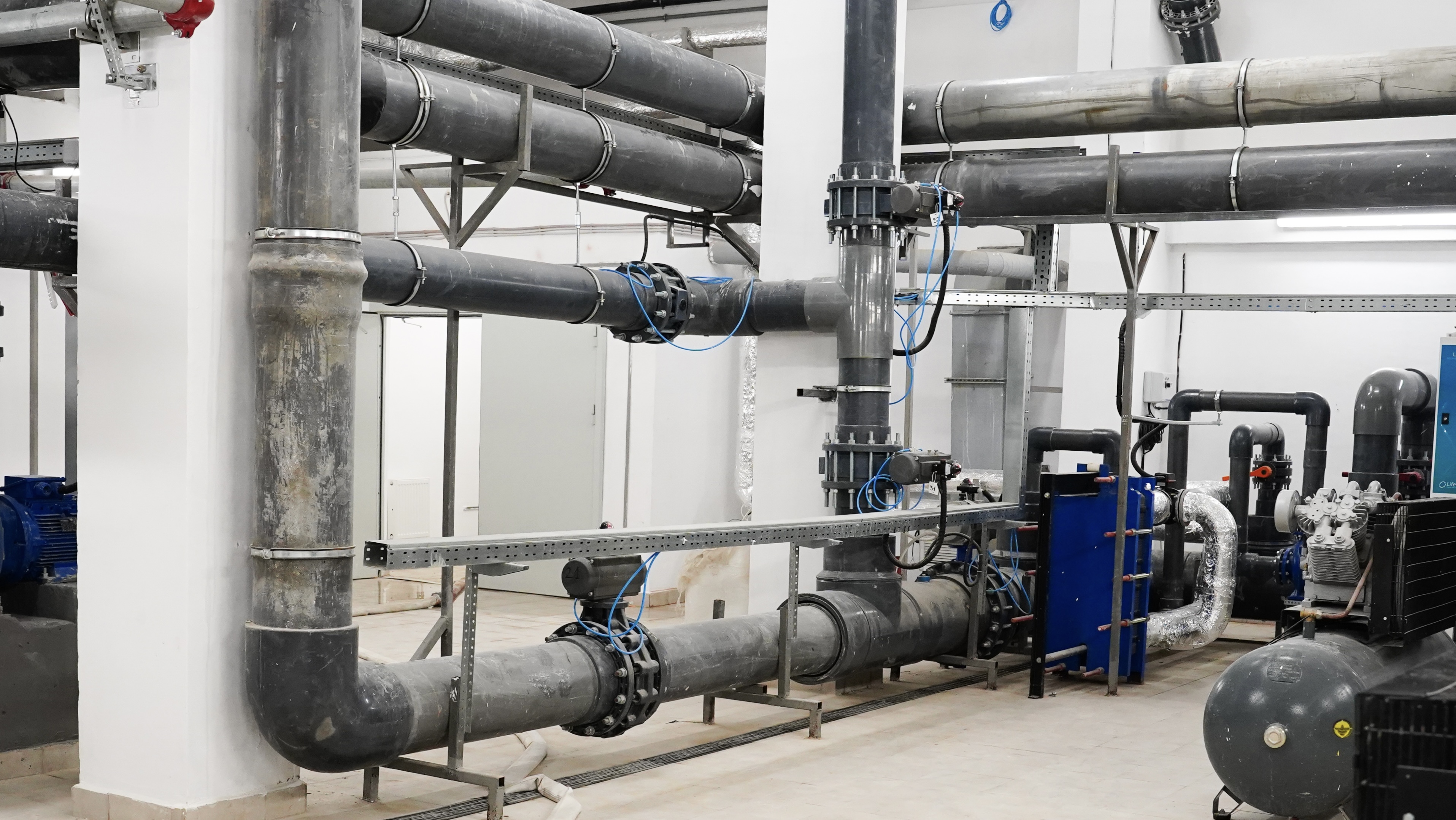

Результаты монтажа были успешно сданы конечному заказчику и система запущена в эксплуатацию. В результате заказчик получил готовое решение для управления пневмоприводами дисковых затворов с удобной эксплуатацией и возможностью развития системы.
- Централизованное управление исполнительными механизмами водоподготовки через шкафы управления
- Упрощение обслуживания: стандартизированные соединения, понятная индикация, диагностика
- Стабильная работа пневмосистемы за счёт корректной подготовки воздуха и контроля давления, а также блоков концевых выключателей для отслеживания положений пневмоприводов клапанов
- Готовность к расширению: модульность пневмоострова позволяет добавлять новые линии управления без полной замены оборудования
Инжиниринг полного цикла
У нас есть собственные инженеры-конструкторы и монтажники, поэтому полный перечень работ выполнили внутри команды — без передачи задач разным подрядчикам и потери ответственности на стыках.
- Согласование с заказчиком технического задания
- Разработка полного комплекта конструкторской документации
- Подбор оптимальной элементной базы и закупка материалов по дилерским ценам
- Сборка шкафа по промышленным стандартам качества
- Программирование контроллера и панели управления
- Проверка отработки всех функций и заданной логики
- Шеф-монтажные и пуско-наладочные работы на объекте заказчика
Комплексный подход
Практика показывает, что качественный результат по шкафам управления достигается только при комплексном подходе: от корректного ТЗ и схем до аккуратной сборки, понятной документации и проверки логики на реальном объекте.
Нужен аналогичный шкаф управления или полностью система под ключ?
Если вам требуется шкаф управления для пневмоприводов запорной арматуры, систем водоподготовки или других инженерных систем, мы поможем подобрать оптимальную архитектуру, элементную базу и подготовить полный комплект конструкторской и эксплуатационной документации.
Если же нужна система под ключ, то помимо ШУ дополнительно подберём полный комплект: запорную арматуру с приводами, датчиками положения, позиционерами, фитингами, трубками и т.д.
- подберём компоненты под условия эксплуатации и требования объекта
- разработаем схемы и спецификации по ГОСТ
- соберём шкаф управления и проверим логику работы
- подберём и поставим полный комплект оборудования (запорная арматура, приводы, фитинги/шланги)
- при необходимости выполним пуско-наладочные работы
Результат: готовое инженерное решение, удобное в эксплуатации, с возможностью масштабирования и последующего обслуживания.
