Описание

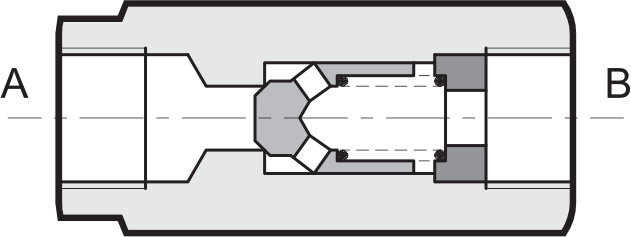

Клапаны VD представляют собой обратные клапаны с резьбовыми присоединительными отверстиями "BSP", предназначенные для последовательной установки в гидравлических линиях. Они позволяют потоку свободно проходить в одном направлении, блокируя его в противоположном направленииВ свободном состоянии тарелка обратного клапана, остаётся закрытой при помощи пружины с фиксированной настройкой. Тарелка открывается, когда давление на входной линии "A" превышает значение, установленное на пружине, добавленное к давлению на выходной линии "B".
Обратный клапан может поставляться в одном из восьми размеров, для значений расхода до 850 л/мин и с пятью различными установленными значениями давления срабатывания.
Рабочие характеристики обратного клапана
| Клапан | Размеры отверстия BSP | Расход при ΔP = 1 бар (л/мин) |
| VD2-W* | 1/4’’ | 25 |
| VD3-W* | 3/8’’ | 40 |
| VD4-W* | 1/2’’ | 75 |
| VD5-W* | 3/4’’ | 125 |
| VD6-W* | 1’’ | 200 |
| VD7-W* | 1’’ 1/4 | 280 |
| VD8-W* | 1’’ 1/2 | 650 |
| VD9-W* | 2’’ | 850 |
Код для заказа обратных клапанов
| 1 | 2 | - | 3 | 4 | / | 5 |
|---|---|---|---|---|---|---|
| VD | 2 | W | 1 | 30 |
| 1 | Обратный клапан | |
| 2 | Типоразмер клапана | 2 = 1/4’’ 3 = 3/8’ 4 = 1/2’’ 5 = 3/4’’ 6 = 1’’ 7 = 1’’ 1/4 8 = 1’’ 1/2 9 = 2’’ |
| 3 | W = отверстия с резьбой BSP | |
| 4 | Давление открытия | 1 = 0,35 бар 2 = 2 бара T4 = 4 бара 3 = 6 бар 4 = 10 бар |
| 5 | Номер серии обратного клапана | Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39 |
Характеристики Артикул VD*-W* Рабочее давление 400 бар Расход до 850 л/мин Температура эксплуатации -20...+70 ºС Дополнительно Различные типоразмеры и давления открытия. Трубный монтаж Гарантия 2 года
