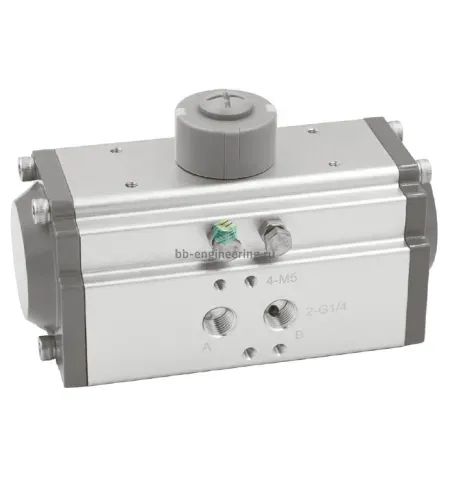

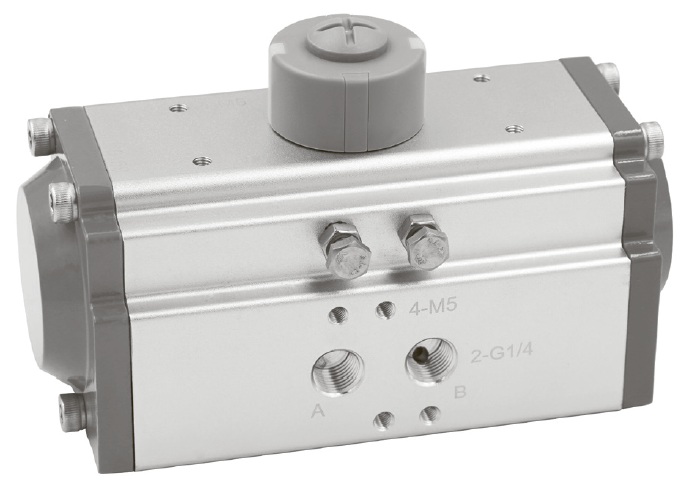

    • CR032D-F03-09 CAMOZZI - Пневмопривод запорной арматуры, двуст. действия, 9 Нм, F03, вал 9 мм

    Написать отзыв
    274772
    Фотография может отличаться от реального товара
    ПроизводительCAMOZZI
    Режим работы: двустороннего действия • Типоразмер: 32 • Стандарт: ISO 5211, VDI/VDE 3845 (NAMUR) • Подключение: G1/8 • Материал корпуса: алюминий
    Цена по запросу
    Доступность: Предзаказ
    Отложить
    Преимущества

    Лучшие цены и срокиМы предоставляем лучшие цены и сроки за счёт прямых поставок от производителей

    Профессиональная техподдержкаПрофессиональные инженеры окажут вам высококачественную техническую поддержку по любому вопросу

    Ответ в течение 24 часовМы ценим время наших клиентов, поэтому обрабатываем заявки в течение 24 часов

    Индивидуальный подходНе бывает одинаковых задач и ситуаций, поэтому к каждой заявке у нас индивидуальный подход

    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание CR032D-F03-09

    Стандарты присоединения к арматуре: ISO 5211 и для навески оборудования: Namur (за исключением привода модели CR032). Поршни и крышки изготовлены из литого алюминиевого сплава, обеспечивающего легкий вес.

    Предназначены для управления кранами шаровыми, затворами дисковыми поворотными. Имеют легкий вес, широкий диапазон крутящего момента, простую и надежную конструкцию типа шестерня-рейка.

    Снабжены надежными подшипниками скольжения, предотвращающими быстрый износ и обеспечивающими низкое трение, шум и длительный срок службы.

    • Современный дизайн и широкий типоразмерный ряд
    • Двусторонняя регулировка крайних положений штока в дипазоне ±5°
    • Универсальное решение для приводов одностороннего и двустороннего действия
    • Визуальный индикатор позиции привода (клапана)
    • Пружинные модули обеспечивают безопасную установку и разборку привода при обслуживании
    • Мультипозиционные приводы (120°, 135° и 180°) для отдельных типоразмеров

    Характеристики CR032D-F03-09

    Характеристики приводов
    Режим работы
    двустороннего действия
    Момент при номинальном рабочем давлении и угле поворота 0°
    9 Нм
    Момент при номинальном рабочем давлении и угле поворота 90°
    9 Нм
    Угол поворота
    • 90 °
    Диапазон настройки конечного положения при 0°
    • -5 ÷ 5 º
    Диапазон настройки конечного положения при 90°
    • 85 ÷ 95 º
    Характеристики запорной арматуры
    Присоединительный фланец управления арматурой (по ISO 5211)
    • F03
    Присоединение вала арматуры
    • □ 9 мм
    Высота присоединения вала
    • 12 мм
    Общие характеристики
    Типоразмер
    32
    Тип конструкции
    передача рейка-шестерня
    Стандарт
    • ISO 5211
    • VDI/VDE 3845 (NAMUR)
    Индикатор позиции
    • есть
    Массо-габаритные и монтажные характеристики
    Подключение
    G1/8
    Условия эксплуатации
    Рабочая среда
    • сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
    Рабочее давление
    • 3 ÷ 8 бар
    Номинальное рабочее давление
    6 бар
    Рабочая температура
    • -5 ÷ 80 °C
    Монтажное положение
    • любое
    Материалы
    Основной материал
    алюминий
    Крышка
    • алюминий
    Корпус
    алюминий
    Уплотнения
    бутадиен-нитрильный каучук (NBR)
    Поршень
    • Алюминий
    Идентификационные данные
    Производитель
    CAMOZZI
    Артикул
    CR032D-F03-09
    Ед. изм.
    шт.
    Найти похожие

    Документация CR032D-F03-09

    ДОКУМЕНТАЦИЯ | CR032D-F03-09 CAMOZZI - Пневмопривод запорной арматуры, двуст. действия, 9 Нм, F03, вал 9 мм
