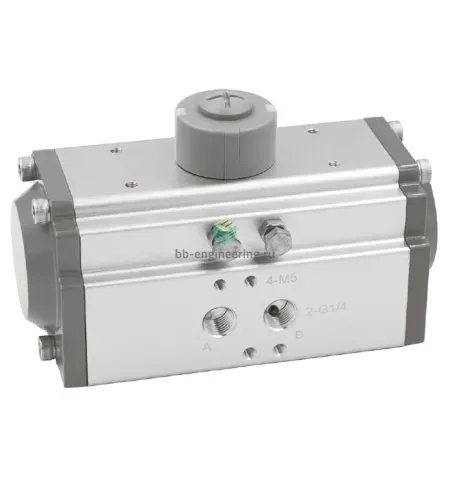

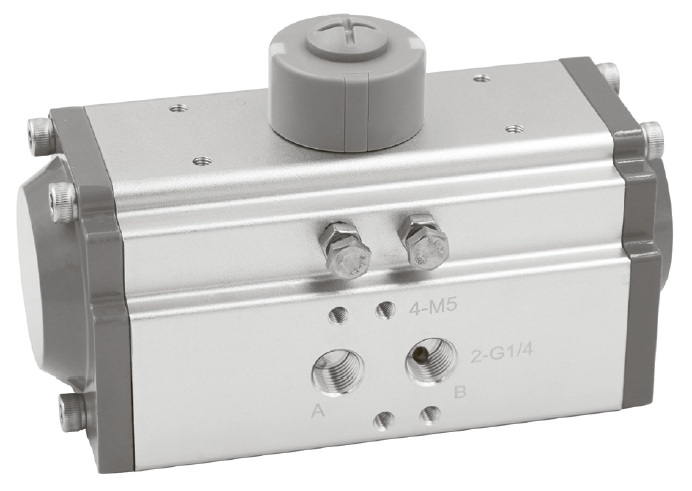

Описание CR075S12-F05/F07-14
Стандарты присоединения к арматуре: ISO 5211 и для навески оборудования: Namur (за исключением привода модели CR032). Поршни и крышки изготовлены из литого алюминиевого сплава, обеспечивающего легкий вес.
Предназначены для управления кранами шаровыми, затворами дисковыми поворотными. Имеют легкий вес, широкий диапазон крутящего момента, простую и надежную конструкцию типа шестерня-рейка.
Снабжены надежными подшипниками скольжения, предотвращающими быстрый износ и обеспечивающими низкое трение, шум и длительный срок службы.
- Современный дизайн и широкий типоразмерный ряд
- Двусторонняя регулировка крайних положений штока в дипазоне ±5°
- Универсальное решение для приводов одностороннего и двустороннего действия
- Визуальный индикатор позиции привода (клапана)
- Пружинные модули обеспечивают безопасную установку и разборку привода при обслуживании
- Мультипозиционные приводы (120°, 135° и 180°) для отдельных типоразмеров
Автор
Антон Бобров
Характеристики CR075S12-F05/F07-14
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 90
- -5 ÷ 5
- 85 ÷ 95
- F05
- F07
- 14x14
- 20
- 12
- ISO 5211
- VDI/VDE 3845 (NAMUR)
- есть
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 3 ÷ 8
- -5 ÷ 80
- любое
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
- алюминий
- Алюминий
- CAMOZZI CR
