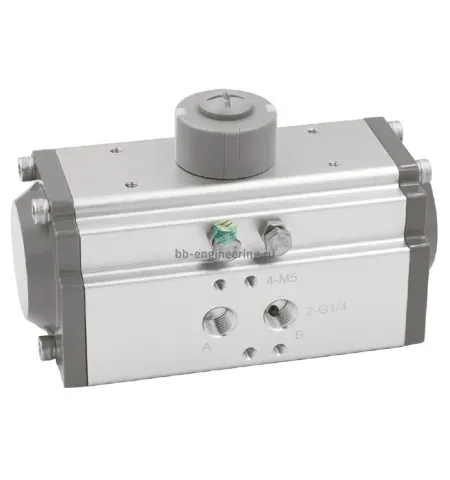

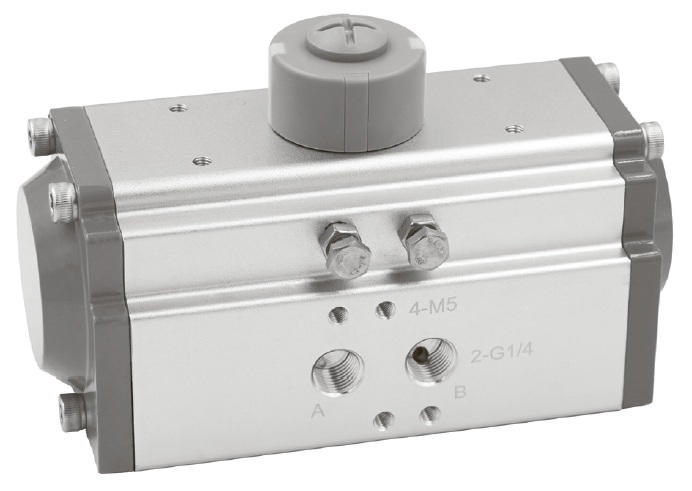

Описание CR270D-F16-46
Стандарты присоединения к арматуре: ISO 5211 и для навески оборудования: Namur (за исключением привода модели CR032). Поршни и крышки изготовлены из литого алюминиевого сплава, обеспечивающего легкий вес.
Предназначены для управления кранами шаровыми, затворами дисковыми поворотными. Имеют легкий вес, широкий диапазон крутящего момента, простую и надежную конструкцию типа шестерня-рейка.
Снабжены надежными подшипниками скольжения, предотвращающими быстрый износ и обеспечивающими низкое трение, шум и длительный срок службы.
- Современный дизайн и широкий типоразмерный ряд
- Двусторонняя регулировка крайних положений штока в дипазоне ±5°
- Универсальное решение для приводов одностороннего и двустороннего действия
- Визуальный индикатор позиции привода (клапана)
- Пружинные модули обеспечивают безопасную установку и разборку привода при обслуживании
- Мультипозиционные приводы (120°, 135° и 180°) для отдельных типоразмеров
Характеристики CR270D-F16-46
Характеристики приводов
Момент при номинальном рабочем давлении и угле поворота 0°
3916
Нм
Момент при номинальном рабочем давлении и угле поворота 90°
3916
Нм
Угол поворота
- 90 °
Диапазон настройки конечного положения при 0°
- -5 ÷ 5 º
Диапазон настройки конечного положения при 90°
- 85 ÷ 95 º
Характеристики запорной арматуры
Присоединительный фланец управления арматурой (по ISO 5211)
- F16
Присоединение вала арматуры
- □ 46 мм
Высота присоединения вала
- 50 мм
Общие характеристики
Типоразмер
270
Тип конструкции
передача рейка-шестерня
Стандарт
- EN 15714-3 (NAMUR 2)
- ISO 5211
Индикатор позиции
- есть
Условия эксплуатации
Рабочая среда
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Рабочее давление
- 3 ÷ 8 бар
Номинальное рабочее давление
6
бар
Рабочая температура
- -5 ÷ 80 °C
Монтажное положение
- любое
Материалы
Крышка
- алюминий
Корпус
алюминий
Уплотнения
бутадиен-нитрильный каучук (NBR)
Поршень
- Алюминий
ВСЕ ХАРАКТЕРИСТИКИ
